Name: BZT52C2V4S 200mW Komponenty elektroniczne Dioda Zener 2.4V Usługa BOM
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 4.6 (171 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa komponentu: Dioda Zenera

Rodzaj opakowania: SOD-323

Rozpraszanie mocy: 200 mW

Napięcie Zenera (Nom.): 2,4 V

Napięcie Zenera (min.): 2,2 V

Napięcie Zenera (maks.): 2,6 V

Zzt: 100 Ω

IZT: 5,0 mA

Podkreślić:

Komponenty elektroniczne o mocy 200 mW

2.4V Komponenty elektroniczne

BOM Dioda Zener 2

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: BZT52C2V4S

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

BZT52C2V4S 200mW Komponenty elektroniczne Dioda Zener 2.4V Usługa BOM

opis produktu

SOD-323 Pakiet Dioda Zener BZT52C2V4S 2.4V 200mW Komponenty elektroniczne BOM Service

Dioda Zenera DATASHEET:BZT52C2V4S~BZT52C75S(SOD-323)_v2106.1.pdf

Właściwości diody Zenera:

Kontrola napięcia stałego
Wybór szerokiego zakresu napięć od 2,4 V do 75 V
Zestaw SOD-323 Thin SMD
Zgodność z RoHS / Zielone EMC
Owoc z ołowiu (Sn)

Maksymalne wartości absolutne diody Zenera (TA=25°C):

Parametry	Symbol	Wartość	Jednostki
Rozpraszanie mocy (Uwaga 1)	P_D	200	mW
Temperatura połączenia	T_J	150	°C
Temperatura przechowywania	T_STG	-55 do +150	°C
Maksymalny prąd regulacji	Ja..._ZM	P_D/ V_Z	mA

Uwaga1: Urządzenie zamontowane na ceramicznych płytkach PCB: 7,6 mm x 9,4 mm x 0,87 mm z powierzchniami podkładek 25 mm2.

Charakterystyka elektryczna diody Zenera (TA=25°C):

Numer części	Zakres napięcia Zenera (uwaga 2)			Maksymalna impedancja Zenera (uwaga 3)				Maksymalny prąd przecieku (uwaga 2)
	V_Z@ I_ZT			Z_ZT@ I_ZT		Z_ZK@ I_ZK		Ja..._R@ V_R
	Numer. ((V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Uwaga 2: krótkotrwały impuls badawczy stosowany w celu zminimalizowania efektu samoogrzewania.

SOD-323 Pakiet Diagram obwodu diody Zenera:

BZT52C2V4S 200mW Komponenty elektroniczne Dioda Zener 2.4V Usługa BOM 0

SOD-323 Opakowanie Wymiary diody Zener:

SOD-323 Informacje dotyczące zamówienia diody Zener:

Numer części	Pakiet	Transport morski

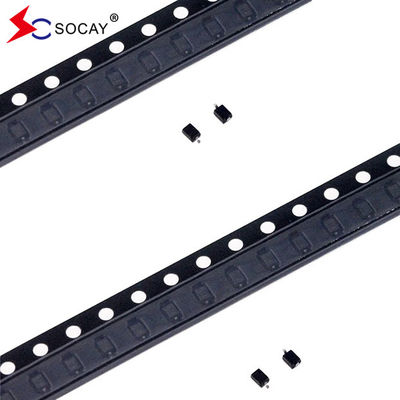

BZT52C2V4S~BZT52C75S	SOD-323	Taśma i rolka 3000 sztuk / 7 ′′ rolka
