Name: SC1812-90CSMD 2-elektrodowy GDT 2KA Urządzenie do montażu powierzchniowego UL uznane
Brand: SOCAY
SKU: SC1812-90CSMD
Rating: 4.9 (132 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Rura wyładowcza gazu

Wielkość: 3,2*2,7*4,5mm

Władowanie prądu stałego @100V/μs: 90V±20%

Maksymalne napięcie impulsowe @100V/μs: 600 V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Napięcie impulsowe przeskoku @: 700 V

Min. Min. Insulation Resistance Rezystancja izolacji: 1GΩ (przy 50V DC)

Max. Maks. Capacitance Pojemność: 1,0 pF

Napięcie łuku @1A: 15V

Prąd impulsowy: 2KA

Temperatura pracy: -40°C~+90°C

Temperatura przechowywania: -40°C~+90°C

Podkreślić:
UL 2-elektrodowy GDT
,
2-elektrodowy GDT 2KA

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SC1812-90CSMD

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

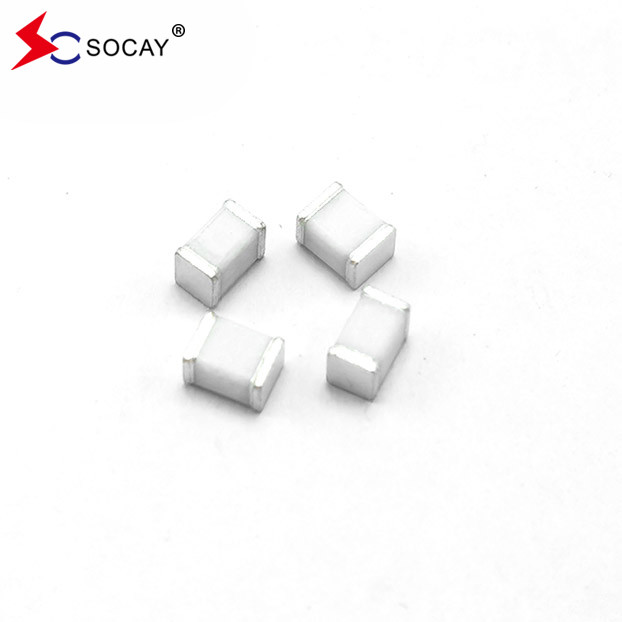

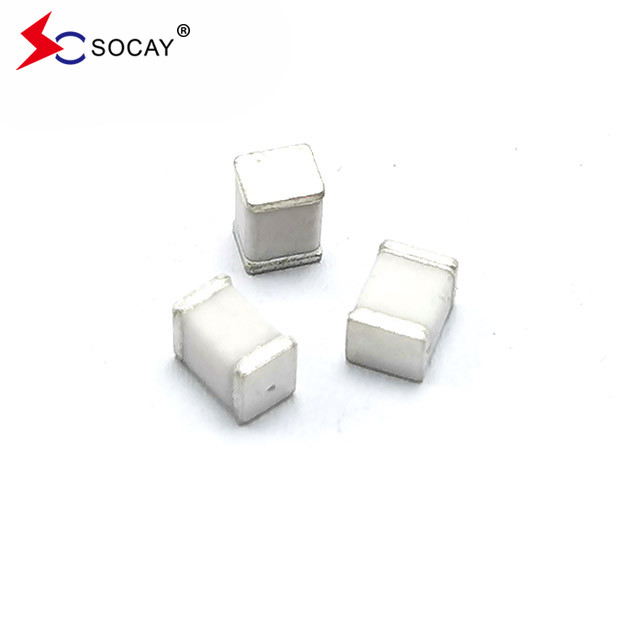

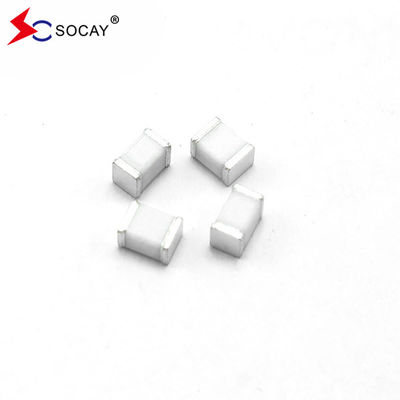

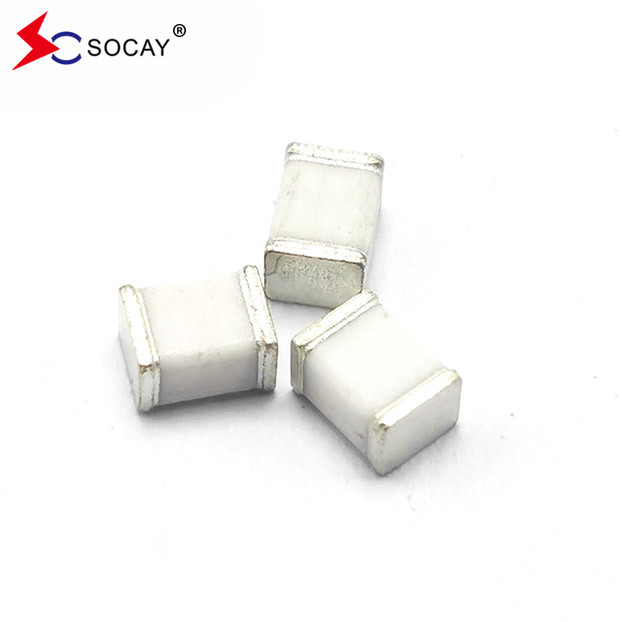

SC1812-90CSMD 2-elektrodowy GDT 2KA Urządzenie do montażu powierzchniowego UL uznane

opis produktu

2-elektrodowa rurka rozładowania gazu (GDT) SC1812-90CSMD, urządzenie do montażu powierzchniowego, UL uznane

DATA SHEET:SC1812_v2106.1.pdf

Numer części napięcie prądu prądu stałego Maksymalny impuls napięcie zapłonowe Minimalna odporność izolacyjna Maksymalna pojemność napięcie łukowe
Nazwa
Prąd impulsowy
@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs
± 5 razy
SC1812-75CSMD 75V±30% < 600V < 700V 1 GΩ (w napięciu 50 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-90CSMD 90V±20% < 600V < 700V 1 GΩ (w napięciu 50 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-150CSMD 150V±20% < 600V < 700V 1 GΩ (w napięciu 50 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-200CSMD 200V±20% < 600V < 750 V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-230CSMD 230V±20% < 600V < 750 V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-300CSMD 300V±20% < 800V < 900V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-350CSMD 350V±20% < 800V < 900V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-400CSMD 400V±20% < 900V < 1000V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-420CSMD 420V±20% < 900V < 1000V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-470CSMD 470V±20% < 900V < 1000V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
SC1812-600CSMD 600V±20% < 1100V < 1200V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~15V 2 KA
Uwaga:
Warunki zgodnie z ITU-T K.12 i GB/T 9043-2008
Przy dostawie AQL 0,65 poziom II, DIN ISO 2859

Opis:
Rury rozładowania gazu (GDT) są klasycznymi elementami zabezpieczającymi instalacje telekomunikacyjne.Istotne jest, aby systemy informatyczne i telekomunikacyjne - ze swoimi wysokiej jakości, ale wrażliwymi obwodami elektronicznymi - były chronione zabezpieczeniami..
GDT z serii 1812 oferuje wysoki poziom napięć w miniaturowym opakowaniu.Niska utrata wstawienia jest doskonale dostosowana do zastosowań sprzętu szerokopasmowegoPojemność nie zmienia się w zależności od napięcia i nie będzie powodować problemów operacyjnych w przypadku ADSL2+, w którym zmiana pojemności w punkcie końcowym i pierścieniu jest niepożądana.Urządzenia te są niezwykle wytrzymałe i są w stanie przekierować impuls 500A w miniaturowym opakowaniu 1812 bez zniszczenia.

Charakterystyka:
Nieradioaktywne
Zgodność z RoHS
Ultra niska pojemność (<1,0 pF)
UL uznany
Doskonała odpowiedź na szybko rosnące tranzyty
2KA zdolność do przepływu napięcia badana przy 8/20μs

Zastosowanie:
Sprzęt komunikacyjny
Urządzenia CATV
Sprzęt do badań
Linie danych
Zasoby zasilania
Ochrona SLIC telekomunikacyjna
Sprzęt szerokopasmowy
Sprzęt ADSL, w tym ADSL2+
Sprzęt XDSL
Sprzęt satelitarny i CATV
Ogólne urządzenia telekomunikacyjne

Etykietka:
ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT
