Name: Niska strata wstawienia GDT Tube SC2E5-230LSMD SMD Pacakage 1.0pF
Brand: SOCAY
SKU: SC2E5-230LSMD
Rating: 4.8 (187 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Rura wyładowcza gazu

Wielkość: 5*5*4,2 mm

Władowanie prądu stałego @100V/μs: 230V±20%

Maksymalne napięcie impulsowe @100V/μs: 600 V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Napięcie impulsowe przeskoku @: 700 V

Min. Min. Insulation Resistance Rezystancja izolacji: 1GΩ (przy 50V DC)

Max. Maks. Capacitance Pojemność: 1,0 pF

Napięcie łuku @1A: 15V

Nom.Max. Prąd impulsowy Prąd impulsowy: 5kA

Temperatura pracy: -40°C~+90°C

Temperatura przechowywania: -40°C~+90°C

Max. Maks. Impulse Discharge Current Impulsowy prąd rozładowania: 10 kA

Nomin. Prąd rozładowy przemienny: 5A

IMPULS ŻYCIA: 100A

Podkreślić:
Rurka GDT o niskim wstawieniu
,
Rurka SMD GDT

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SC2E5-230LSMD

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

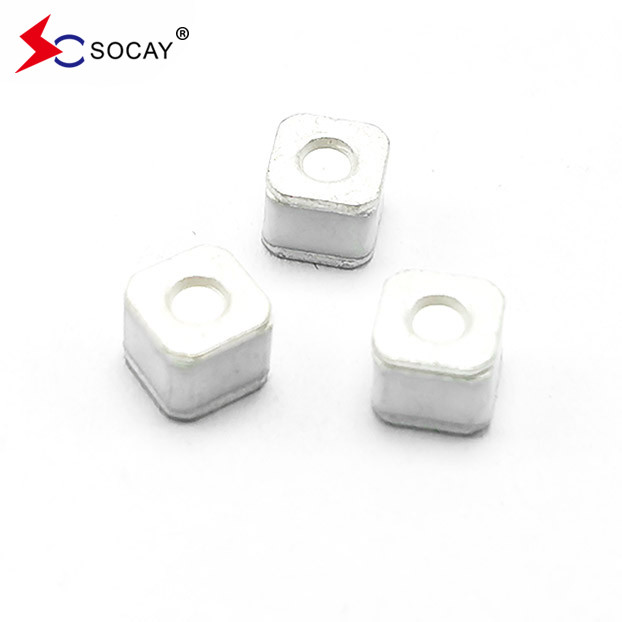

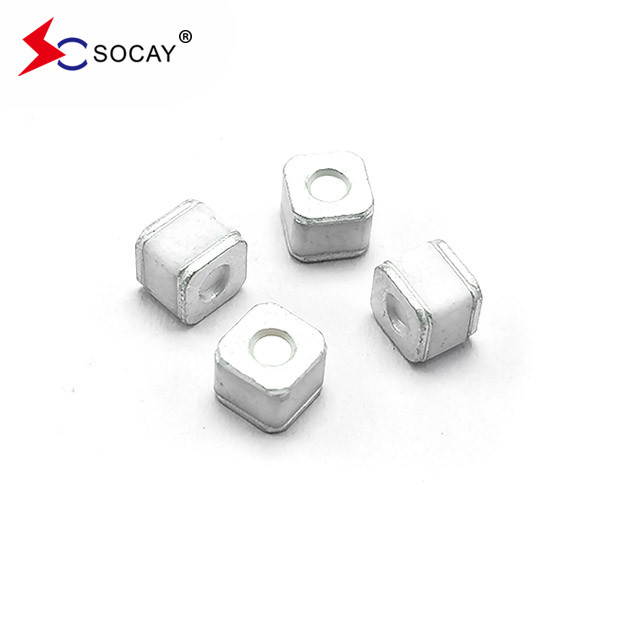

Niska strata wstawienia GDT Tube SC2E5-230LSMD SMD Pacakage 1.0pF

opis produktu

Rurka rozładowania gazu o niskiej stratzie wstawienniczej SC2E5-230LSMD, SMD Pacakage 1.0pF

DATA SHEET:SC2E5-SMD_v2110.1.pdf

Numer części
D.C.

Napięcie zapłonowe

Maksymalny

Impuls Wypalenie

napięcie
Minimalna odporność izolacyjna Maksymalna pojemność napięcie łukowe Życie w służbie

Nazwa

Prąd impulsowy
Maksymalny prąd rozładowy impulsowy NazwaAPrąd rozładowy
Impuls

Życie

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs

± 5 razy

@8/20μs

1 raz

@50Hz

1Sekcja

10czasy

@10/1000μs

300 razy.

SC2E5-230LSMD 230V±20% < 600V < 700V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-300LSMD 300V±20% < 700V < 800V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-350LSMD 350V±20% < 700V < 800V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-420LSMD 420V±20% < 800V < 950 V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-470LSMD 470V±20% < 900V < 1000V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-600LSMD 600V±20% < 1100V < 1200V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-800LSMD 800V±20% < 1200V < 1400V 1 GΩ (w 100 V prądu stałego) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

Uwaga:

Warunki zgodnie z ITU-T K.12 i GB/T 9043-2008

Przy dostawie AQL 0,65 poziom II, DIN ISO 2859

Opis:

Rury rozładowania gazu (GDT) są klasycznymi elementami zabezpieczającymi instalacje telekomunikacyjne.Istotne jest, aby systemy informatyczne i telekomunikacyjne - ze swoimi wysokiej jakości, ale wrażliwymi obwodami elektronicznymi - były chronione zabezpieczeniami.W tym celu są one zamontowane przy wejściu do systemu zasilania wraz z varistorami oraz w punktach podłączenia do linii telekomunikacyjnych.Stały się one niezbędne zarówno do ochrony stacji bazowych w systemach telefonii komórkowej, jak i rozległych sieci telewizji kablowej (CATV) z ich powtórnikami i systemami dystrybucji..

Zastosowanie:

Sprzęt komunikacyjny

Urządzenia CATV

Sprzęt do badań

Linie danych

Zasoby zasilania

Ochrona SLIC telekomunikacyjna

Sprzęt szerokopasmowy

Sprzęt ADSL, w tym ADSL2+

Sprzęt XDSL

Sprzęt satelitarny i CATV

Elektronika użytkowa

Etykietka:
ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT

Osoba kontaktowa :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

Niska strata wstawienia GDT Tube SC2E5-230LSMD SMD Pacakage 1.0pF

Rurka GDT o niskim wstawieniu

Rurka SMD GDT

ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT

Ceramiczna rurka rozładowująca gazy SC2E8-90HL GDT z ołowiem osiowym do ochrony SLIC telekomunikacyjnej

600V węzeł gazowy, zatrzymujący nadciśnienie SC3E8-600HMF

Ośniowa ołowiana ceramiczna rurka rozładowania gazu 600V SC2E8-600ML GDT Elektroniczny komponent

SOCAY GDT SC3E8-600HM Ultra niska pojemność

Ceramiczna 2-elektrodowa rurka wyładowania gazu GDT SC2E8-350HL 20KA

2-elektrodowy ceramiczny zatrzymujący rurę gazową GDT 5KA

SOCAY Przewód przewodowy SC2E5-90LSMD

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Klasyczne komponenty

Numer części	D.C. Napięcie zapłonowe	Maksymalny Impuls Wypalenie napięcie		Minimalna odporność izolacyjna	Maksymalna pojemność	napięcie łukowe	Życie w służbie
							Nazwa Prąd impulsowy	Maksymalny prąd rozładowy impulsowy	NazwaAPrąd rozładowy	Impuls Życie
	@100V/S	@100V/μs	@1KV/μs		@1MHz	@1A	@8/20μs ± 5 razy	@8/20μs 1 raz	@50Hz 1Sekcja 10czasy	@10/1000μs 300 razy.
SC2E5-230LSMD	230V±20%	< 600V	< 700V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-300LSMD	300V±20%	< 700V	< 800V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-350LSMD	350V±20%	< 700V	< 800V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-420LSMD	420V±20%	< 800V	< 950 V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-470LSMD	470V±20%	< 900V	< 1000V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-600LSMD	600V±20%	< 1100V	< 1200V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-800LSMD	800V±20%	< 1200V	< 1400V	1 GΩ (w 100 V prądu stałego)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
Uwaga: Warunki zgodnie z ITU-T K.12 i GB/T 9043-2008 Przy dostawie AQL 0,65 poziom II, DIN ISO 2859
