Name: Urządzenie ośnikowe o napędzie 90 V z dwukładową rurą rozładowania gazu GDT SC2E5-90LL
Brand: SOCAY
SKU: SC2E5-90LL
Rating: 4.7 (119 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Inna nazwa: rurka zatrzymująca

wielkość paczki: φ5,5*6 mm

Władowanie prądu stałego @100V/μs: 90V±20%

Maksymalne napięcie impulsowe @100V/μs: 500 V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Napięcie impulsowe przeskoku @: 600 V

Min. Min. Insulation Resistance Rezystancja izolacji: 1GΩ (przy 50V DC)

Max. Maks. Capacitance Pojemność: 1,0 pF

Napięcie łuku @1A: 15V

Nom.Max. Prąd impulsowy Prąd impulsowy: 5kA

Temperatura pracy: -40°C~+90°C

Temperatura przechowywania: -40°C~+90°C

Max. Maks. Impulse Discharge Current Impulsowy prąd rozładowania: 10 kA

Nomin. Prąd rozładowy przemienny: 5A

IMPULS ŻYCIA: 100A

Podkreślić:
Rurka rozładowująca gazy z dwumalektrodą
,
Rurka rozładowująca gazu 90 V
,
GDT Układ ośniowo prowadzony

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SC2E5-90LL

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 1-3 tygodnie

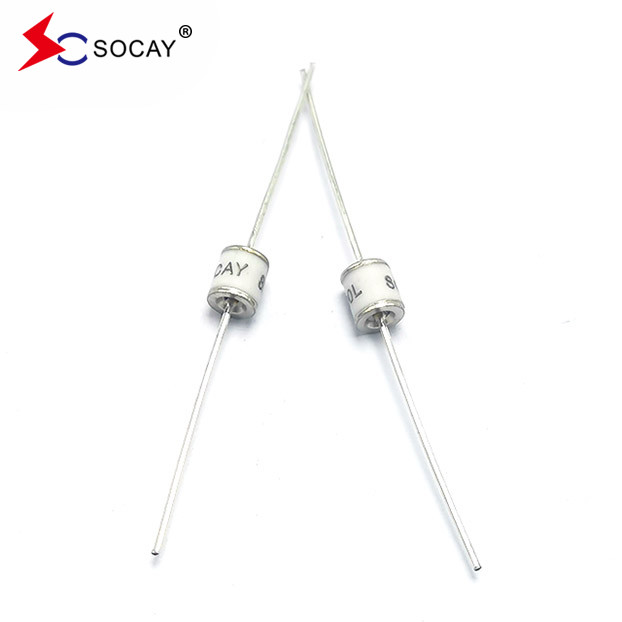

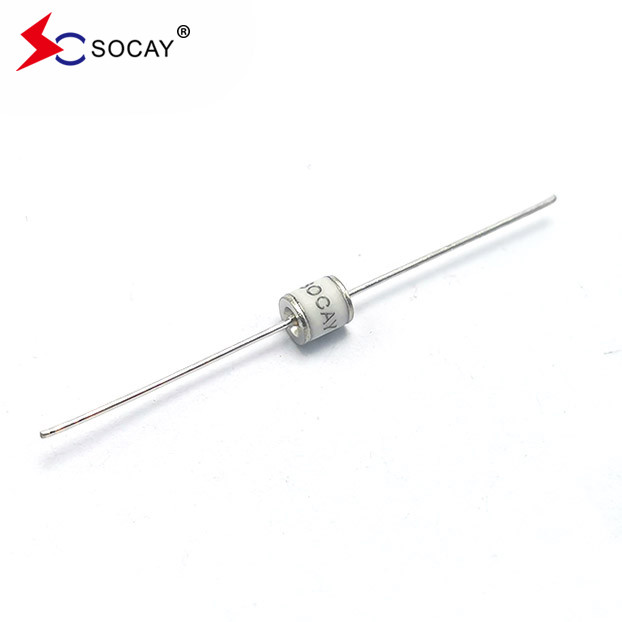

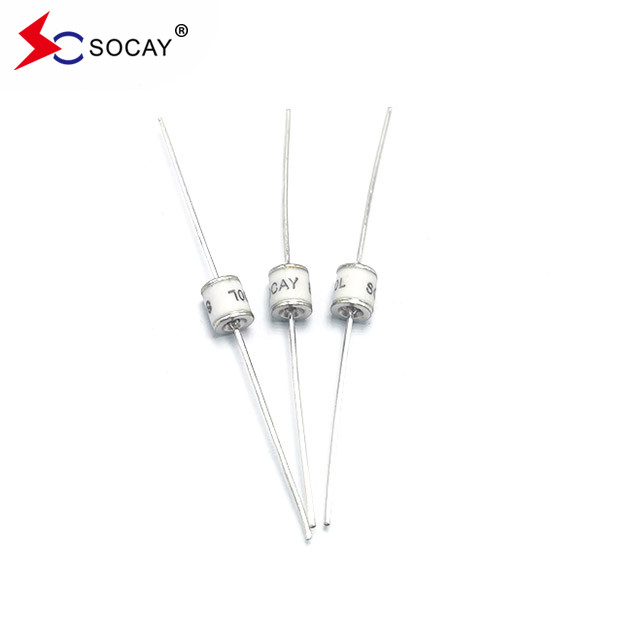

Galeria
Urządzenie ośnikowe o napędzie 90 V z dwukładową rurą rozładowania gazu GDT SC2E5-90LL

opis produktu

2-elektrodowa rurka rozładowania gazu (GDT) SC2E5-90LL, 90V osialne urządzenia ołowiane

DATA SHEET:/SC2E5_v91.1.pdf

Klasyfikacja GDT

Nawierzchnia montażu ((rozmiar opakowania):1206,1210,1812
DIP:2-elektrodę,3-elektrodę

napięcie prądu stałego: 75V~800V

Wysokie napięcie prądu stałego: 1000V~6000V

Prąd:0.5KA~20KA

Czas reakcji ≤ 100 NS, z elementami SWITH

Część

Liczba
Oznakowanie napięcie prądu prądu stałego
Maksymalny

Impulsowy napięcie zapłonowe
Minimalna odporność izolacyjna Maksymalna pojemność napięcie łukowe Życie w służbie

Nazwa

Prąd impulsowy
Maksymalny prąd rozładowy impulsowy NazwaAPrąd rozładowy
Impuls

Życie

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs

± 5 razy

@8/20μs

1 raz

@50Hz

1Sekcja

10czasy

@10/1000μs

300 razy.

SC2E5-75LL

SC2E5-75L
SOCAY75L 75V±20% < 500V < 600V 1 GΩ (w 25V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L 230V±20% < 600V < 700V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250 V±20% < 700V < 800V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L 350V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L 420V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L 470V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L 600V±20% < 1100V < 1200V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800V±20% < 1200V < 1400V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

Uwaga:

1) Określenia zgodnie z ITU-T K.12 i GB/T 9043-2008

2) W momencie dostawy AQL 0,65 poziom II, DIN ISO 2859

Charakterystyka:

Nieradioaktywne

Zgodność z RoHS

Niska utrata wstawienia

Doskonała odpowiedź na szybko rosnące tranzyty

Ultra niska pojemność

Zdolność do przepływu 5KA badana z impulsem 8/20 μs zgodnie z definicją IEC 61000-4-5

Zastosowanie:

moduł zasilania, izolator, falownik, sprzęt medyczny,

485 przekształcacz, produkty komunikacyjne

(maszyna końcowa optyczna, MODEL,

stacji bazowej łączności),

stabilizator, zabezpieczenia, zatrzymacz błyskawicy.

Etykietka:
ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT

Osoba kontaktowa :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

Urządzenie ośnikowe o napędzie 90 V z dwukładową rurą rozładowania gazu GDT SC2E5-90LL

Rurka rozładowująca gazy z dwumalektrodą

Rurka rozładowująca gazu 90 V

GDT Układ ośniowo prowadzony

ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT

Ceramiczna rurka rozładowująca gazy SC2E8-90HL GDT z ołowiem osiowym do ochrony SLIC telekomunikacyjnej

600V węzeł gazowy, zatrzymujący nadciśnienie SC3E8-600HMF

Ośniowa ołowiana ceramiczna rurka rozładowania gazu 600V SC2E8-600ML GDT Elektroniczny komponent

SOCAY GDT SC3E8-600HM Ultra niska pojemność

Ceramiczna 2-elektrodowa rurka wyładowania gazu GDT SC2E8-350HL 20KA

2-elektrodowy ceramiczny zatrzymujący rurę gazową GDT 5KA

SOCAY Przewód przewodowy SC2E5-90LSMD

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Klasyczne komponenty

Część Liczba	Oznakowanie	napięcie prądu prądu stałego	Maksymalny Impulsowy napięcie zapłonowe		Minimalna odporność izolacyjna	Maksymalna pojemność	napięcie łukowe	Życie w służbie
								Nazwa Prąd impulsowy	Maksymalny prąd rozładowy impulsowy	NazwaAPrąd rozładowy	Impuls Życie
		@100V/S	@100V/μs	@1KV/μs		@1MHz	@1A	@8/20μs ± 5 razy	@8/20μs 1 raz	@50Hz 1Sekcja 10czasy	@10/1000μs 300 razy.
SC2E5-75LL SC2E5-75L	SOCAY75L	75V±20%	< 500V	< 600V	1 GΩ (w 25V)	< 1,0 pF	~15V	5KA	10KA	5A	100A
SC2E5-90LL SC2E5-90L	SOCAY90L	90V±20%	< 500V	< 600V	1 GΩ (w napięciu 50 V)	< 1,0 pF	~15V	5KA	10KA	5A	100A
SC2E5-150LL SC2E5-150L	SOCAY150L	150V±20%	< 500V	< 600V	1 GΩ (w napięciu 50 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-230LL SC2E5-230L	SOCAY230L	230V±20%	< 600V	< 700V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-250LL SC2E5-250L	SOCAY250L	250 V±20%	< 700V	< 800V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-300LL SC2E5-300L	SOCAY300L	300V±20%	< 800V	< 900V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-350LL SC2E5-350L	SOCAY350L	350V±20%	< 800V	< 900V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-420LL SC2E5-420L	SOCAY420L	420V±20%	< 900V	< 1000V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-470LL SC2E5-470L	SOCAY470L	470V±20%	< 900V	< 1000V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-600LL SC2E5-600L	SOCAY600L	600V±20%	< 1100V	< 1200V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
SC2E5-800LL SC2E5-800L	SOCAY800L	800V±20%	< 1200V	< 1400V	1 GΩ (w 100 V)	< 1,0 pF	~ 20 V	5KA	10KA	5A	100A
Uwaga: 1) Określenia zgodnie z ITU-T K.12 i GB/T 9043-2008 2) W momencie dostawy AQL 0,65 poziom II, DIN ISO 2859
