Name: Przewlekły blokator ceramiczny GDT SC2E5-800LL do urządzeń komunikacyjnych
Brand: SOCAY
SKU: SC2E5-800LL
Rating: 4.9 (105 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Rura wyładowcza gazu

Wielkość: φ5,5*6 mm

Władowanie prądu stałego @100V/μs: 800V±20%

Maksymalne napięcie impulsowe @100V/μs: 1200 V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Napięcie impulsowe przeskoku @: 1400 V

Max. Maks. Capacitance Pojemność: 1,0 pF

Napięcie łuku @1A: 15V

Nom.Max. Prąd impulsowy Prąd impulsowy: 5kA

Temperatura przechowywania: -40°C~+90°C

IMPULS ŻYCIA: 100A

Podkreślić:
800V GDT Tube
,
GDT Tube SC2E5-800LL

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SC2E5-800LL

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

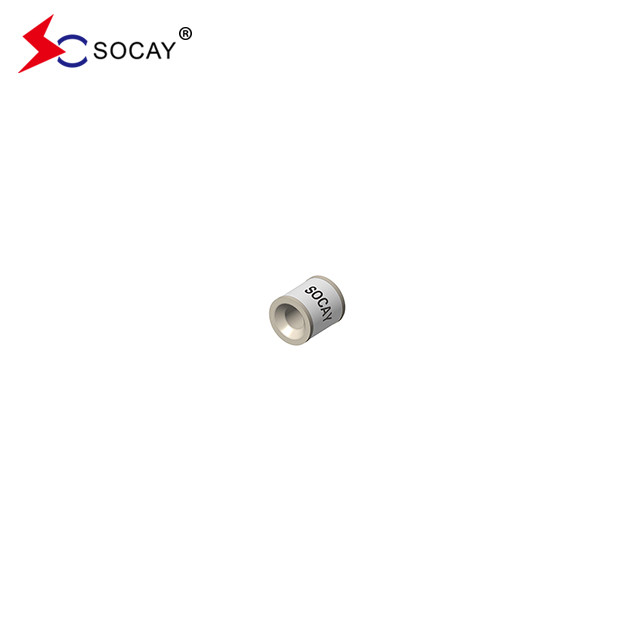

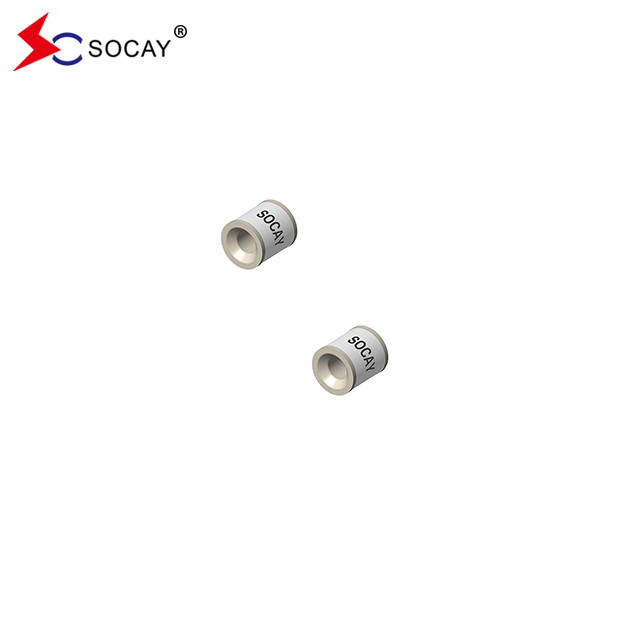

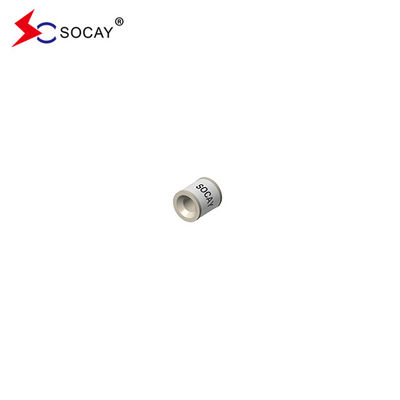

Przewlekły blokator ceramiczny GDT SC2E5-800LL do urządzeń komunikacyjnych

opis produktu

Przewlekły blokator ceramiczny GDT SC2E5-800LL do urządzeń komunikacyjnych

DATA SHEET:/SC2E5_v91.1.pdf

Opis:

Rury rozładowania gazu (GDT) są klasycznymi elementami zabezpieczającymi instalacje telekomunikacyjne.Istotne jest, aby systemy informatyczne i telekomunikacyjne - ze swoimi wysokiej jakości, ale wrażliwymi obwodami elektronicznymi - były chronione zabezpieczeniami.W tym celu są one zamontowane przy wejściu do systemu zasilania wraz z varistorami oraz w punktach podłączenia do linii telekomunikacyjnych.Stały się one niezbędne zarówno do ochrony stacji bazowych w systemach telefonii komórkowej, jak i rozległych sieci telewizji kablowej (CATV) z ich powtórnikami i systemami dystrybucji..

Część

Liczba
Oznakowanie napięcie prądu prądu stałego
Maksymalny

Impulsowy napięcie zapłonowe
Minimalna odporność izolacyjna Maksymalna pojemność napięcie łukowe Życie w służbie

Nazwa

Prąd impulsowy
Maksymalny prąd rozładowy impulsowy NazwaAPrąd rozładowy
Impuls

Życie

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs

± 5 razy

@8/20μs

1 raz

@50Hz

1Sekcja

10czasy

@10/1000μs

300 razy.

SC2E5-75LL

SC2E5-75L
SOCAY75L 75V±20% < 500V < 600V 1 GΩ (w 25V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-90LL

SC2E5-90L
SOCAY90L 90V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,0 pF ~15V 5KA 10KA 5A 100A

SC2E5-150LL

SC2E5-150L
SOCAY150L 150V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-230LL

SC2E5-230L
SOCAY230L 230V±20% < 600V < 700V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-250LL

SC2E5-250L
SOCAY250L 250 V±20% < 700V < 800V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-300LL

SC2E5-300L
SOCAY300L 300V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-350LL

SC2E5-350L
SOCAY350L 350V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-420LL

SC2E5-420L
SOCAY420L 420V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-470LL

SC2E5-470L
SOCAY470L 470V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-600LL

SC2E5-600L
SOCAY600L 600V±20% < 1100V < 1200V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

SC2E5-800LL

SC2E5-800L
SOCAY800L 800V±20% < 1200V < 1400V 1 GΩ (w 100 V) < 1,0 pF ~ 20 V 5KA 10KA 5A 100A

Uwaga:

1) Określenia zgodnie z ITU-T K.12 i GB/T 9043-2008

2) W momencie dostawy AQL 0,65 poziom II, DIN ISO 2859

Charakterystyka:

Nieradioaktywne

Zgodność z RoHS

Niska utrata wstawienia

Doskonała odpowiedź na szybko rosnące tranzyty

Ultra niska pojemność

Zdolność do przepływu 5KA badana z impulsem 8/20 μs zgodnie z definicją IEC 61000-4-5
