Name: SC2E8-230H Ceramiczna rurka rozładowująca gaz 230V 1.5pF 2-elektrodowa GDT dla urządzeń CATV
Brand: SOCAY
SKU: SC2E8-230H
Rating: 4.9 (150 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Rura wyładowcza gazu

Wielkość: φ8*6mm

Władowanie prądu stałego @100V/μs: 230V±20%

Maksymalne napięcie impulsowe @100V/μs: 600 V

Max. Maks. Spark-over Impulse Voltage @1KV/μs Napięcie impulsowe przeskoku @: 700 V

Max. Maks. Capacitance Pojemność: 1,5pF

Prąd impulsowy: 20 kA

Temperatura przechowywania: -40°C~+90°C

Napięcie łuku: 20V

Podkreślić:
Rurka wyładowania gazu 1
,
5 pF

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: UL,REACH,RoHS,ISO

Numer modelu: SC2E8-230H

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

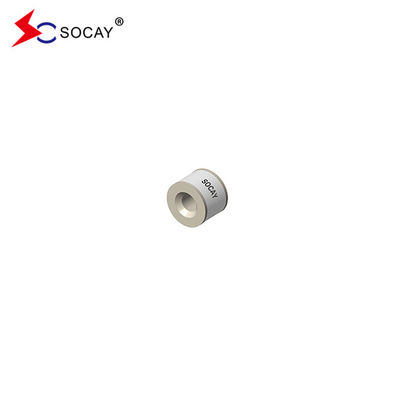

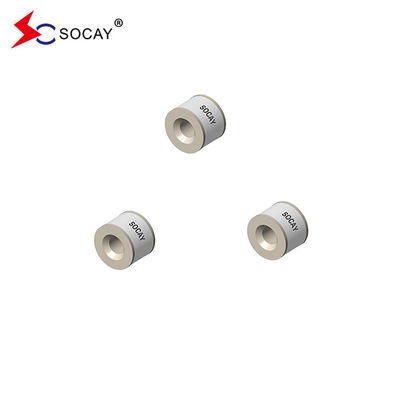

SC2E8-230H Ceramiczna rurka rozładowująca gaz 230V 1.5pF 2-elektrodowa GDT dla urządzeń CATV

opis produktu

230V 1.5pF Ceramiczna rurka rozładowania gazu SC2E8-230H, SOCAY 2-elektrodowa GDT dla urządzeń CATV

DATA SHEET:SC2E8_v91.1.pdf

Komponenty te są niezbędne również w innych sektorach. W systemach przesyłu prądu przemiennego są one często stosowane w połączeniu z varistorami ograniczającymi prąd.W pomieszczeniach klientów urządzenia takie jak modemy DSL, Routery WLAN, telewizory i modemy kablowe W sprzęcie klimatyzacyjnym koncepcja integralnej czarnej skrzynki zapewnia stopniową ochronę poprzez połączenie wstrzykiwaczy z varistorami, PTC, diodami i induktorem.

Numer części Oznakowanie
DC Spark...

nad napięciem
Maksymalny Impulsowy napięcie zapłonowe Minimalna odporność izolacyjna Maksymalna pojemność napięcie łukowe Życie w służbie

Nazwa

Prąd impulsowy
Maksymalny prąd rozładowy impulsowy
Nazwa

Prąd impulsowy
Impulsowe życie

@100V/S @100V/μs @1KV/μs @1MHz @1A
@8/20μs

± 5 razy

@8/20μs

1 raz

@50Hz

1Sekcja

10czasy

@10/1000μs

300 razy.

SC2E8-75H

SC2E8-75HL

SC2E8-75HSMD

SOCAY

75H
75V±20% < 500V < 600V 1 GΩ (w 25V) < 1,5 pF ~15V 20KA 25KA 20A 200A

SC2E8-90H

SC2E8-90HL

SC2E8-90HSMD

SOCAY

90H
90V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,5 pF ~15V 20KA 25KA 20A 200A

SC2E8-150H

SC2E8-150HL

SC2E8-150HSMD

SOCAY

150H
150V±20% < 500V < 600V 1 GΩ (w napięciu 50 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-230H

SC2E8-230HL

SC2E8-230HSMD

SOCAY

230H
230V±20% < 600V < 700V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-250H

SC2E8-250HL

SC2E8-250HSMD

SOCAY

250H
250 V±20% < 700V < 800V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-300H

SC2E8-300HL

SC2E8-300HSMD

SOCAY

300H
300V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-350H

SC2E8-350HL

SC2E8-350HSMD

SOCAY

350H
350V±20% < 800V < 900V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-420H

SC2E8-420HL

SC2E8-420HSMD

SOCAY

420H
420V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-470H

SC2E8-470HL

SC2E8-470HSMD

SOCAY

470H
470V±20% < 900V < 1000V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-600H

SC2E8-600HL

SC2E8-600HSMD

SOCAY

600H
600V±20% < 1100V < 1200V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

SC2E8-800H

SC2E8-800HL

SC2E8-800HSMD

SOCAY

800H
800V±20% < 1200V < 1400V 1 GΩ (w 100 V) < 1,5 pF ~ 20 V 20KA 25KA 20A 200A

Uwaga:

1) Określenia zgodnie z ITU-T K.12 i GB/T 9043-2008

2) W momencie dostawy AQL 0,65 poziom II, DIN ISO 2859

Uwaga i ostrzeżenia:

Rury rozładowania gazu (GDT) nie mogą być obsługiwane bezpośrednio w sieciach zasilania.

Rury wyładowania gazu (GDT) mogą się rozgrzać w przypadku dłuższych okresów napięcia prądu (niebezpieczeństwo spalania).

Rury rozładowania gazu (GDT) mogą być stosowane tylko w zakresie określonych wartości.

Uszkodzone rurki wyładowania gazu (GDT) nie mogą być ponownie wykorzystywane.

Etykietka:
ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT

Osoba kontaktowa :	Sun
Tel :	+8618126201429
Faks :	86-755-88362681

SC2E8-230H Ceramiczna rurka rozładowująca gaz 230V 1.5pF 2-elektrodowa GDT dla urządzeń CATV

Rurka wyładowania gazu 1

5 pF

ogranicznik rury gazowej

Rurka GDT

Komponent elektroniczny GDT

Ceramiczna rurka rozładowująca gazy SC2E8-90HL GDT z ołowiem osiowym do ochrony SLIC telekomunikacyjnej

600V węzeł gazowy, zatrzymujący nadciśnienie SC3E8-600HMF

Ośniowa ołowiana ceramiczna rurka rozładowania gazu 600V SC2E8-600ML GDT Elektroniczny komponent

SOCAY GDT SC3E8-600HM Ultra niska pojemność

Ceramiczna 2-elektrodowa rurka wyładowania gazu GDT SC2E8-350HL 20KA

2-elektrodowy ceramiczny zatrzymujący rurę gazową GDT 5KA

SOCAY Przewód przewodowy SC2E5-90LSMD

SC3E8-600HP GDT Gas Surge Arrester 3 Pole T Lead Devices Klasyczne komponenty

Numer części	Oznakowanie	DC Spark... nad napięciem	Maksymalny Impulsowy napięcie zapłonowe		Minimalna odporność izolacyjna	Maksymalna pojemność	napięcie łukowe	Życie w służbie
								Nazwa Prąd impulsowy	Maksymalny prąd rozładowy impulsowy	Nazwa Prąd impulsowy	Impulsowe życie
		@100V/S	@100V/μs	@1KV/μs		@1MHz	@1A	@8/20μs ± 5 razy	@8/20μs 1 raz	@50Hz 1Sekcja 10czasy	@10/1000μs 300 razy.
SC2E8-75H SC2E8-75HL SC2E8-75HSMD	SOCAY 75H	75V±20%	< 500V	< 600V	1 GΩ (w 25V)	< 1,5 pF	~15V	20KA	25KA	20A	200A
SC2E8-90H SC2E8-90HL SC2E8-90HSMD	SOCAY 90H	90V±20%	< 500V	< 600V	1 GΩ (w napięciu 50 V)	< 1,5 pF	~15V	20KA	25KA	20A	200A
SC2E8-150H SC2E8-150HL SC2E8-150HSMD	SOCAY 150H	150V±20%	< 500V	< 600V	1 GΩ (w napięciu 50 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-230H SC2E8-230HL SC2E8-230HSMD	SOCAY 230H	230V±20%	< 600V	< 700V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-250H SC2E8-250HL SC2E8-250HSMD	SOCAY 250H	250 V±20%	< 700V	< 800V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-300H SC2E8-300HL SC2E8-300HSMD	SOCAY 300H	300V±20%	< 800V	< 900V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-350H SC2E8-350HL SC2E8-350HSMD	SOCAY 350H	350V±20%	< 800V	< 900V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-420H SC2E8-420HL SC2E8-420HSMD	SOCAY 420H	420V±20%	< 900V	< 1000V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-470H SC2E8-470HL SC2E8-470HSMD	SOCAY 470H	470V±20%	< 900V	< 1000V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-600H SC2E8-600HL SC2E8-600HSMD	SOCAY 600H	600V±20%	< 1100V	< 1200V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
SC2E8-800H SC2E8-800HL SC2E8-800HSMD	SOCAY 800H	800V±20%	< 1200V	< 1400V	1 GΩ (w 100 V)	< 1,5 pF	~ 20 V	20KA	25KA	20A	200A
Uwaga: 1) Określenia zgodnie z ITU-T K.12 i GB/T 9043-2008 2) W momencie dostawy AQL 0,65 poziom II, DIN ISO 2859
