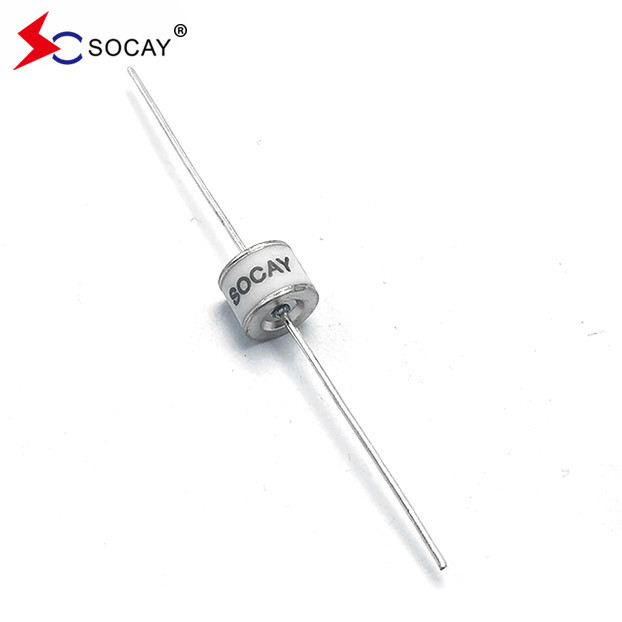

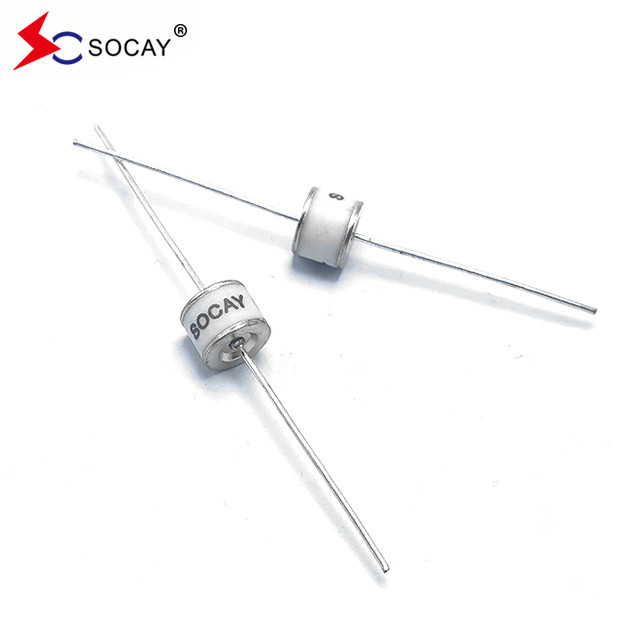

800V ośniowa ołowiana ceramiczna rurka GDT SC2E8-800ML Klasyczne elementy

800V ośniowa ołowiana ceramiczna rurka GDT SC2E8-800ML Klasyczne elementy

DATA SHEET:SC2E8_v91.1.pdf

Typowy obwód zastosowania rur wyładowania gazu (GDT)
Ceramiczne rurki rozładowujące gazy (GDT) są szeroko stosowane w liniach komunikacyjnych i ochronie linii elektroenergetycznych produktów elektronicznych, takich jak komunikacja, bezpieczeństwo i przemysł.W przypadku stosowania w ochronie linii elektroenergetycznych, ceramiczne rurki rozładowujące gazy (GDT) powinny
Stosowane w serii z MOV lub TVS, jak pokazano na rysunku 2. Na rysunku 3 przedstawiono ochronę interfejsu RJ45, na rysunku 4 i na rysunku 5 odpowiednio interfejs RS485 i BNC.
Dwupoziomowy schemat ochrony interfejsu, pierwszy poziom wykorzystuje ceramiczną rurę rozładowania gazu.













Główne właściwości rur wyładowania gazu
>Prężność awaryjna prądu stałego: 70~7500 V
>Prąd rozładowy uderzeniowy (8/20 μs): maksymalnie 100 kA
>Prąd rozładowy uderzeniowy (10/350 μs): maksymalnie 100 kA
>Prąd rozładowy częstotliwości mocy (1 s): maksymalnie 20 A
>Prąd rozładowy częstotliwości mocy (0,2 s): maksymalnie 300 A
>Prężność łukowa: 10~35 V
>Oporność izolacyjna: minimum 1 GΩ
>Kapacitet: co najmniej 0,2 pF




Charakterystyka ceramicznej rurki rozładowania gazu (GDT)
> Pojemność połączenia jest niska, pojemność połączenia większości produktów seryjnych nie przekracza 2 pF, a pojemność połączenia produktów o wyjątkowo dużym przepływie wynosi od kilkudziesięciu do kilkudziesięciu pikofaradów;
> Duża przepływność, nasza jednoosobowa jednostka wyrzutni gazu ceramicznego (GDT) ma zakres przepływu 8/20μs od 500A do 100kA;
> Wysoka odporność izolacyjna, zazwyczaj powyżej 1GΩ, niełatwa do starzenia się i ma wysoką niezawodność;
> zakres napięcia awaryjnego prądu stałego 75V~6000V, zakres napięcia awaryjnego impulsu 600V~7800V;
> Różne pakiety, w tym urządzenia SMD i urządzenia plug-in, urządzenia dwustronne i urządzenia trójstronne, aby sprostać różnym potrzebom aplikacji;
> Łatwe w instalacji;
