Name: Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia
Brand: SOCAY
SKU: P0080SA
Rating: 4.5 (170 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Pozycja: Tyrystorowe tłumiki przepięć (TSS)

Rodzaj opakowania: DO-214AA/SMB

VDRM (min.): 6V

IDRM: 5μA

Vs @100V/μS (maks.): 25V

Jest (maks.): 800mA

Vt @It=2,2A (maks.): 4V

To (maks.): 2.2A

Ih (Min.): 50MA

C0 @1 MHz, odchylenie 2 V (typ.): 50pF

Podkreślić:

Szybkie tłumiące przepływy

Tyrystory tłumiące napięcie 2KV

P0080SA

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: P0080SA

Dokument: Broszura produktu w wersji PDF

Zapłata

Szczegóły pakowania: Opakowanie amunicji luzem

Czas dostawy: 5-8 dni roboczych

Galeria

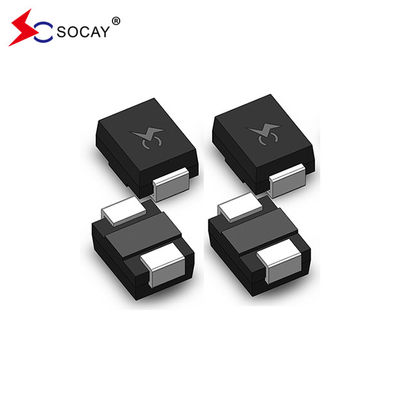

Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia

opis produktu

P0080SA @10/700μS,2KV Surface Mount Thyristor Surge Suppressors (TSS) Niski napięcie przekroczenie

DATA SHEET:PXXX0SA_v2103.1.pdf

Numer części	Oznakowanie	V_DRM@I_DRM= 5 μA	VS ① @100V/μS	V_T @I_T=2.2A	Ja..._S	Ja..._T	Ja..._H	C0 2 @ 1MHz, 2V bias
		Vmin	Vmaks.	Vmaks.	mAmaks.	Amaks.	mAmin	pFtyp
P0080SA	P008A	6	25	4	800	2.2	50	50
P0300SA	P03A	25	40	4	800	2.2	50	70
P0640SA	P06A	58	77	4	800	2.2	150	50
P0720SA	P07A	65	88	4	800	2.2	150	50
P0900SA	P09A	75	98	4	800	2.2	150	45
P1100SA	P11A	90	130	4	800	2.2	150	45
P1300SA	P13A	120	160	4	800	2.2	150	45
P1500SA	P15A	140	180	4	800	2.2	150	40
P1800SA	P18A	170	220	4	800	2.2	150	40
P2300SA	P23A	190	260	4	800	2.2	150	35
P2600SA	P26A	220	300	4	800	2.2	150	35
P3100SA	P31A	275	350	4	800	2.2	150	30
P3500SA	P35A	320	400	4	800	2.2	150	30
Uwaga: 1 Vs mierzy się przy 100 KV/s. 2 Pojemność poza stanem jest mierzona w V_D.C.=2V, V_RMS=1V, f=1MHz.

Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia 0

Opis:

Seria PXXX0SA jest przeznaczona do ochrony sprzętu szerokopasmowego, takiego jak modemy, karty linii, CPE i DSL przed uszkodzeniem przez przechodnie nad napięcie.
Seria ta dostarcza rozwiązania do montażu powierzchniowego, które umożliwia sprzętowi zgodność z światowymi normami regulacyjnymi.

Charakterystyka:

u Niskie przekroczenie napięcia

u Niskie napięcie w stanie bieżącym

u Nie pogarsza zdolności do nadwyżki po wielokrotnych zdarzeniach nadwyżki w zakresie granicznym

u Utrata zwarcia w przypadku przekroczenia wartości ratingowych

u Niska pojemność

Stosowane normy światowe:

u TIA-968-A

u ITU K.20/21 Powiększony poziom

u ITU K.20/21 Poziom podstawowy

u budynek GR 1089 Inter

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parametry	Definicja
Ja..._S	Prąd przełącznikowy- maksymalny prąd wymagany do przejścia na stan włączony
Ja..._DRM	Prąd przecieku- maksymalny szczyt prądu w stanie wyłączonym mierzony w V_DRM
Ja..._H	Prąd utrzymujący- minimalny prąd wymagany do utrzymania stanu
Ja..._T	Prąd w stanie aktywnym- maksymalny nominalny ciągły prąd w stanie aktywnym
V_S	Napięcie przełącznikowe- maksymalne napięcie przed przełączeniem na stat
V_DRM	Szczytowe napięcie w stanie wyłączonym- maksymalne napięcie, które może być zastosowane przy utrzymaniu stanu wyłączonego
V_T	Napięcie w stanie aktywnym- maksymalne napięcie mierzone przy prądzie znamionowym w stanie aktywnym
C₀	Pojemność poza stanem- pojemność typowa zmierzona w stanie wyłączonym

Zestaw	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ja..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Minutkę.	Minutkę.		Minutkę.	Minutkę.	Minutkę.	Amin	Minutkę.	Ampere/μs maksymalnie
A	150	150		90	50	45	50	20	500
Uwaga: Forma fali prądu w μs Forma fali napięcia w μs			- Maksymalny prąd impulsowy (I_PP) jest powtarzalny i gwarantowany przez całe życie produktu. - Ja..._PPWymagania w zakresie temperatury od -40 do +85oC - Urządzenie musi być początkowo w równowadze termicznej przy temperaturze -40°C < T_J< + 150°C

Materiał ołowiu	Zestaw miedzi
Zakończenie terminala	Wyrobek o masie nieprzekraczającej 10 kg
Materiał nadwozia	Uznany przez UL epoksyd spełniający klasyfikację zapalności 94V-0

Numer części	Zestaw składników	Ilość	Opakowanie Opcja	Specyfikacja opakowania
Pxxx0SA	DO-214AA	2500	Taśma i rolka - taśma 12mm/13"	EIA -481 - D

Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia 1

Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia 2

Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia 3

Powierzchniowe zamontowane tłumiące przepływy tirystorowe TSS P0080SA 2KV Niskie przepływy napięcia 4
