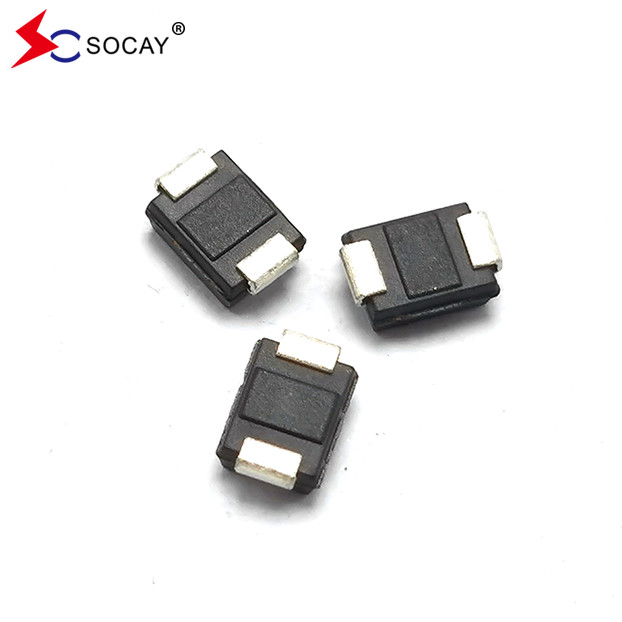

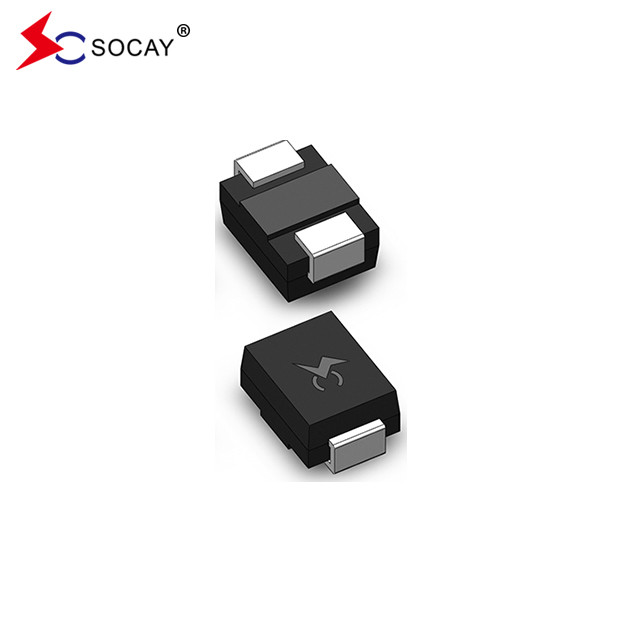

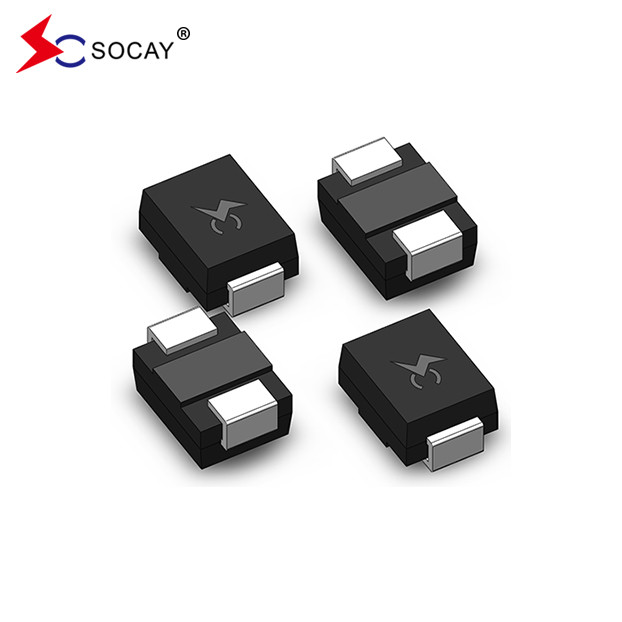

SOCAY P0720SB 4KV Thyristor Suppressors Surge Urządzenia ochronne 150A 65V SMD Thyristor
DATA SHEET:PXXX0SB_v2103.1.pdf
| Numer części |
Oznakowanie |
VDRM@IDRM= 5 μA |
VS ①
@100V/μS
|
VT @IT=2.2A |
Ja...S |
Ja...T |
Ja...H |
C0 2
@ 1MHz, 2V bias
|
| |
|
Vmin |
Vmaks. |
Vmaks. |
mAmaks. |
Amaks. |
mAmin |
pF typ |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| P3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Uwaga:
1 Vs mierzy się przy 100 KV/s.
2 Pojemność poza stanem jest mierzona w VD.C.=2V, VRMS=1V, f=1MHz.
|
Opis:
Seria PXXX0SB jest przeznaczona do ochrony sprzętu szerokopasmowego, takiego jak modemy, karty linii, CPE i DSL przed uszkodzeniem przez przepływy nad napięciem.Seria dostarcza rozwiązania do montażu powierzchniowego, które umożliwia sprzętowi zgodność z światowymi normami regulacyjnymi.
Zalety półprzewodnikowych rur rozładowania:
1. Przed awarią jest równoważny otwartemu obwodowi, odporność izolacyjna jest bardzo duża, a prąd wycieku jest bardzo mały;
2Ma cechy dwuwymiarowej symetrii;
3Szybkość reakcji jest bardzo wysoka.
4/Wspęty awaryjne mają dobrą konsystencję.
Wady półprzewodnikowych rur rozładowawczych:
1W porównaniu z rurami wyładowaniami z ceramiki przepływ jest mniejszy, zaledwie kilkaset A;
2. napięcie awaryjne ma tylko pewne specyficzne wartości;
3Pojemność jest duża, waha się od dziesiątek do setek pF.
Wady półprzewodnikowych rur rozładowawczych:
1W porównaniu z rurami wyładowaniami z ceramiki przepływ jest mniejszy, zaledwie kilkaset A;
2. napięcie awaryjne ma tylko pewne specyficzne wartości;
3Pojemność jest duża, waha się od dziesiątek do setek pF.
| Parametry |
Definicja |
| Ja...S |
Prąd przełącznikowy- maksymalny prąd wymagany do przejścia na stan włączony |
| Ja...DRM |
Prąd przecieku- maksymalny szczyt prądu w stanie wyłączonym mierzony w VDRM |
| Ja...H |
Prąd utrzymujący- minimalny prąd wymagany do utrzymania stanu |
| Ja...T |
Prąd w stanie aktywnym- maksymalny nominalny ciągły prąd w stanie aktywnym |
| VS |
Napięcie przełącznikowe- maksymalne napięcie przed przełączeniem na stat |
| VDRM |
Szczytowe napięcie w stanie wyłączonym- maksymalne napięcie, które może być zastosowane przy utrzymaniu stanu wyłączonego |
| VT |
Napięcie w stanie aktywnym- maksymalne napięcie mierzone przy prądzie znamionowym w stanie aktywnym |
| C0 |
Pojemność poza stanem- pojemność typowa zmierzona w stanie wyłączonym |
| Zestaw |
2/10 μS1 |
8/20 μS1 |
10/160 μS1 |
10/560 μS1 |
10/1000 μS1 |
5/310 μS1 |
Ja...TSM
50/60 Hz
|
di/dt |
| |
2/10 μS2 |
1.2/50 μS2 |
10/160 μS2 |
10/560 μS2 |
10/1000 μS2 |
10/700 μS2 |
|
|
| |
Minutkę. |
Minutkę. |
Minutkę. |
Minutkę. |
Minutkę. |
Amin |
Minutkę. |
Ampere/μs maksymalnie |
| B |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Uwaga:
- Forma fali prądu w μs
- Forma fali napięcia w μs
|
- Maksymalny prąd impulsowy (IPP) jest powtarzalny i gwarantowany przez całe życie produktu.
- Ja...PPWymagania w zakresie temperatury od -40 do +85oC
- Urządzenie musi być początkowo w równowadze termicznej przy temperaturze -40°C < TJ< + 150°C
|
| Blokowanie napięcia wysokiej temperatury |
80% nominalny VDRM (szczyt VAC) +125°C lub +150°C, ołowiany materiał stop miedziany wysokiej temperatury, blokada napięcia 504 lub 1008 godzin MIL-STD-750 (metoda 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Cykl temp. |
-65°C do +150°C, 15 min. pobyt, 10 do 100 cykli. |
|
| |
|
|
| Temperatura i wilgotność stronnicze |
52 VDC (+85°C) 85% RH, 504 do 1008 h. EIA/ JEDEC, JESD22-A-101 |
|
| Przechowywanie w wysokiej temperaturze |
+150°C 1008 h. MIL-STD-750 (metoda 1031) JEDEC, JESD22-A-101 |
|
| Przechowywanie w niskich temperaturach |
-65°C, 1008 godzin. |
|
| Wstrząs cieplny |
0°C do +100°C, 5 min. pobyt, 10 s. przeniesienie, wstrząs cieplny 10 cykli. |
|
| Autoklaw (Próba w kuchence ciśnieniowej) |
+121°C, 100%RH, 2atm, 24 do 168 h. EIA/Test w kuchence) JEDEC, JESD22-A-102 |
|
| Odporność na ciepło lutowe |
+260°C, 30 s. MIL-STD-750 (metoda 2031 |
|
| Poziom wrażliwości na wilgoć |
85% RH, +85°C, 168 godzin, 3 cykle ponownego przepływu Poziom (+260°C Szczyt). |
|
| Materiał ołowiu |
Zestaw miedzi |
|
| Zakończenie terminala |
Wyrobek o masie nieprzekraczającej 10 kg |
|
| Materiał nadwozia |
Uznany przez UL epoksyd spełniający klasyfikację zapalności 94V-0 |
|
| Numer części |
Zestaw składników |
Ilość |
Opakowanie Opcja |
Specyfikacja opakowania |
|
| Pxxx0SB |
DO-214AA |
2500 |
Taśma i rolka - taśma 12mm/13" |
EIA -481 - D |
|
Cechy produktu
Doskonała zdolność do absorpcji przejściowych napięć
Szybka reakcja na napięcie napięcia
Eliminuje nad napięcie spowodowane przez szybko rosnące przejściowe
Technologia krzemu w stanie stałym, niepodlegająca degradacji
Zastosowanie
Linia audio/wideo
Sieci i telekomunikacje
Linie danych i systemy bezpieczeństwa
Porty seryjne
