Name: TSS VF 3V Wysokonapięciowy Obrońca SLIC TISP61089B SOCAY SOP-8L
Brand: SOCAY
SKU: TISP61089B
Rating: 4.8 (155 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Tyrystorowe tłumiki przepięć (TSS)

Rodzaj opakowania: SOP-8L

VF: 3V

VFRM: 10V

C: 110pF

Podkreślić:

TSS SLIC Protector

3V SLIC Protector

TISP61089B

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: TISP61089B

Dokument: Broszura produktu w wersji PDF

Zapłata

Szczegóły pakowania: Opakowanie amunicji luzem

Czas dostawy: 5-8 dni roboczych

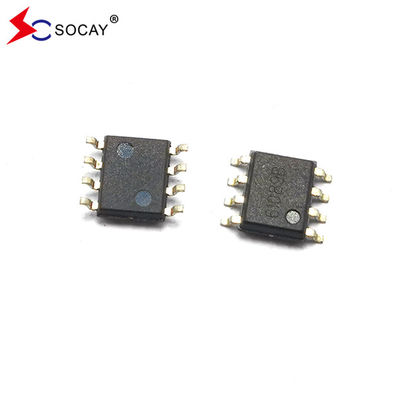

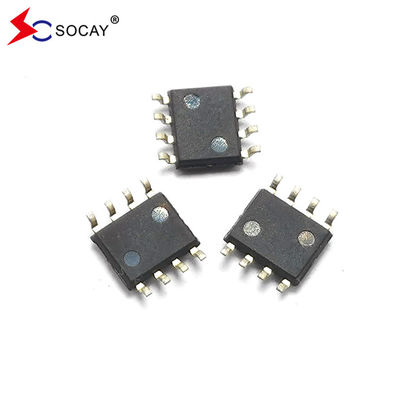

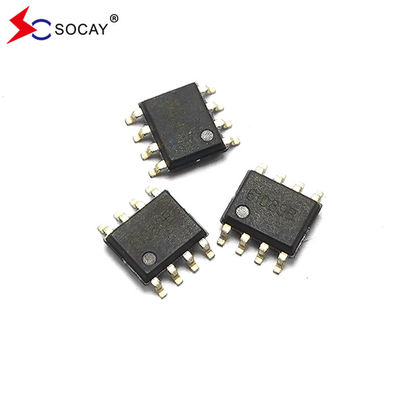

Galeria

TSS VF 3V Wysokonapięciowy Obrońca SLIC TISP61089B SOCAY SOP-8L

opis produktu

SOCAY SOP-8L Pakiet Wysokonapięciowy Obrączek SLIC Ochroniarz TISP61089B Tyristor Tlenki (TSS) VF 3V

DATA SHEET:TISP61089B_v2108.1.pdf

Parametry		Symbol	Wartość	Jednostka
Nie powtarzające się najwyższy poziom aktywności prąd impulsowy	10/1000 μs	Ja..._PPSM	30	A
	(Telcordia (Bellcore) GR-1089-CORE, numer 3)
	5/310 μs		40
	(ITU-T K.20, K.21& K.45, K.44 kształt fali napięcia w otwartym obwodzie 10/700 μs)
	2/10 μs		120
	(Telcordia (Bellcore) GR-1089-CORE, numer 3)
Nie powtarzające się prąd szczytowy w stanie aktywnym (sinusoidalny) 60 Hz	0.1s	Ja..._TSM	6.5	A
	1s		4.5
	5s		2.4
	Trzydzieści		1.3
	900-te		0.72
Powtórne napięcie szczytowe w stanie wyłączonym, V_GK= 0		V_DRM	-170	V
Powtórne napięcie szczytowe w katodzie bramy, V_KA= 0		V_GKRM	-167	V
Zakres temperatury pracy na wolnym powietrzu		T_A	-40~+85	°C
Zakres temperatury przechowywania		T_STG	-40~+150	°C
Temperatura połączenia		T_J	-40~+150	°C
Maksymalna temperatura ołowiu do lutowania w ciągu 10 s		T_L	260	°C
Połączenie z oporem cieplnym wolnego powietrza		R_BJA	120	°C/W

Parametry	Symbol	Warunki badania	Min.	Typowy.	Max, proszę.	Jednostka
Włókno przednie	V_F	Ja..._F= 5A, t_W= 200 μs	- Tak.	- Tak.	3	V
Napięcie odzyskiwania impulsu	V_FRM	2/10 μs, I_F= 100A, R_S= 50Ω, di/dt = 80A/μs	- Tak.	- Tak.	10	V
Prąd w stanie niesprawnym	Ja..._D	V_D= -170V, V_GK= 0, T_J= 25°C	- Tak.	- Tak.	- 5	μA
Prąd w stanie niesprawnym	Ja..._D	V_D= -170V, V_GK= 0, T_J= 85°C	- Tak.	- Tak.	- 5	μA
Napięcie przerwania impulsu	V_(BO)	2/10 μs, I_TM= 100A, R_S= 50Ω	- Tak.	- Tak.	-112	V
Napięcie przerwania impulsu	V_(BO)	di/dt = -80A/μs, V_GG= -100V	- Tak.	- Tak.	-112	V
Prąd utrzymujący	Ja..._H	Ja..._T= -1A, di/dt = 1A/ms, V_GG= -100V	- 150	- Tak.	- Tak.	mA
Prąd odwrotny w bramie	Ja..._GAS	V_GG= V_GK= -167V, V_KA= 0, T_J= 25°C	- Tak.	- Tak.	- 5	μA
Prąd odwrotny w bramie	Ja..._GAS	V_GG= V_GK= -167V, V_KA= 0, T_J= 85°C	- Tak.	- Tak.	- 5	μA
Prąd uruchamiający bramę	Ja..._GT	Ja..._T= 3A, tp(g) ≥ 20μs, V_GG= -100V	- Tak.	- Tak.	5	mA
Napięcie uruchomienia bramy	V_GT	Ja..._T= 3A, tp(g) ≥ 20μs, V_GG= -100V	- Tak.	- Tak.	2.5	V
Pojemność anodowo-katodowa w stanie niesprawnym	C_KA	f = 1MHz,V_D= 1V, I_G= 0, V_D= -3V	- Tak.	- Tak.	110	pF
Pojemność anodowo-katodowa w stanie niesprawnym	C_KA	f = 1MHz,V_D= 1V, I_G= 0, V_D= -48V	- Tak.	- Tak.	55	pF

Opis:

Urządzenie to jest specjalnie zaprojektowane do ochrony obwodu interfejsu linii abonenta (SLIC) przed przejściowym przeciążeniem.Negatywne fale są tłumione przez 2 tirystoryWykorzystuje się w ten sposób bardzo niskie napięcie wywołujące prąd w bramie i minimalizuje napięcie nad napięciem na SLIC.

Charakterystyka:

Dwuciągowy programowalny tłumiący napięcie przejściowe.
Szeroki zasięg baterii.
Niski prąd uruchamiający.
Wysoki prąd.
Bezpieczeństwo ESD ((HBM): JESD22 klasa 3B, ≥8KV.
MLS: dźwignia 1.

Zastosowanie:

Karta przełącznika linii
Karta linia sieciowa dostępu
PBX
VoIP

Urządzenie	Pakiet	Transport morski
TISP61089B	SOP-8L	3000 sztuk na rolkę i taśmę
