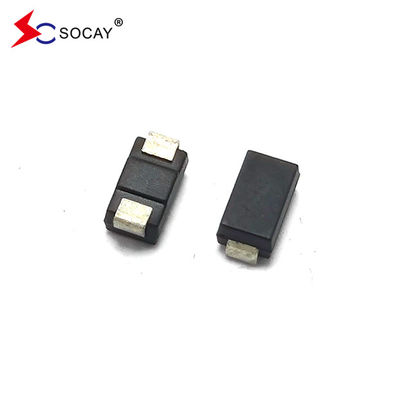

TSS Thyristor Surge Protector DO-214AA P0720TB @10/700μs 3/4KV
DATA SHEET:PXXX0TB_v2101.2.pdf
Thyristor Surge Protector DO-214AA P0720TB Thyristor to rodzaj półprzewodnikowego komponentu.T1/E1,xDSL, PBX i więcej.
| Numer części |
Oznakowanie |
VDRM
@IDRM= 5 μA
|
VS①
@100V/μS
|
Ja...S |
VT
@IT=2.2A
|
Ja...T |
Ja...H |
C0②
@1MHz, 2Vbias
|
| |
|
V Mw. |
V Moś. |
mA Moś. |
V maks.. |
Amaks.. |
mA min. |
pFtyp. |
| P0080TB |
P008B |
6 |
25 |
800 |
4 |
2.2 |
50 |
130 |
| P0220TB |
P22B |
15 |
30 |
800 |
4 |
2.2 |
50 |
120 |
| P0300TB |
P03B |
25 |
40 |
800 |
4 |
2.2 |
50 |
120 |
| P0640TB |
P06B |
58 |
77 |
800 |
4 |
2.2 |
120 |
80 |
| P0720TB |
P07B |
66 |
87 |
800 |
4 |
2.2 |
120 |
75 |
| P0900TB |
P09B |
75 |
98 |
800 |
4 |
2.2 |
120 |
70 |
| P1100TB |
P11B |
90 |
130 |
800 |
4 |
2.2 |
120 |
70 |
| P1300TB |
P13B |
120 |
160 |
800 |
4 |
2.2 |
120 |
60 |
| P1500TB |
P15B |
140 |
180 |
800 |
4 |
2.2 |
120 |
55 |
| P1800TB |
P18B |
170 |
220 |
800 |
4 |
2.2 |
120 |
50 |
| P2300TB |
P23B |
190 |
260 |
800 |
4 |
2.2 |
120 |
50 |
| P2600TB |
P26B |
220 |
300 |
800 |
4 |
2.2 |
120 |
45 |
| P3100TB |
P31B |
275 |
350 |
800 |
4 |
2.2 |
120 |
45 |
| P3500TB |
P35B |
320 |
400 |
800 |
4 |
2.2 |
150 |
40 |
|
Uwaga:
1 VSjest mierzona przy 100 KV/s;
2 Pojemność poza stanem pomiaru mierzona jest w VD.C.=2V, VRMS=1V, f=1MHz.
|
Zalety półprzewodnikowych rur rozładowania:
1. Przed awarią jest równoważny otwartemu obwodowi, odporność izolacyjna jest bardzo duża, a prąd wycieku jest bardzo mały;
2Ma cechy dwuwymiarowej symetrii;
3Szybkość reakcji jest bardzo wysoka.
4/Wspęty awaryjne mają dobrą konsystencję.
Wady półprzewodnikowych rur rozładowawczych:
1W porównaniu z rurami wyładowaniami z ceramiki przepływ jest mniejszy, zaledwie kilkaset A;
2. napięcie awaryjne ma tylko pewne specyficzne wartości;
3Pojemność jest duża, waha się od dziesiątek do setek pF.
Wybór półprzewodnikowych rur rozładowania:
Przy wyborze TSS należy zasadniczo przestrzegać następujących zasad:
1. Wybór napięcia odcięcia VDRM: napięcie odcięcia musi być większe niż maksymalne napięcie robocze chronionego obwodu;
2. Wybór napięcia przejściowego VBO: napięcie przejściowe musi być mniejsze niż maksymalne przejściowe napięcie szczytowe, na które może wytrzymać urządzenie;
3. Wybór prądu utrzymania IH: prąd utrzymania musi być większy niż prąd roboczy i prąd zwarcia urządzenia;
4. Wybór pojemności pasożytniczej C: pojemność pasożytnicza jest wybierana zgodnie z utratą wstawienia dopuszczalną przez obwód lub częstotliwością transmisji sygnału;
5. Wybór prądu nadwyżkowego: różne poziomy prądu nadwyżkowego są wybierane zgodnie z wymaganiami obwodu lub normami badań nadwyżkowych.
Opis:
Tyrystory serii PXXX0TB to rodzaj komponentów półprzewodnikowych. Są przeznaczone do zastosowań,modemów, telefonów, kart linii, automaty odpowiedzi, faxów, SLIC, T1/E1, xDSL, PBX i innych.
Charakterystyka:
|
u Doskonała zdolność do wchłaniania przejściowych napięć
u Szybka reakcja na napięcie napięcia (ns Poziom)
u Eliminuje nad napięcie spowodowane przez szybko rosnące transienty
u Poziom wrażliwości na wilgoć: poziom 1
u Waga 69 mg (określona)
u Niedegeneracyjne
|
| Parametry |
Symbol |
Wartość |
Jednostka |
| Zakres temperatury przechowywania |
Tstg |
-60 do +150 |
°C |
| Zakres temperatury w punkcie łączenia |
Tj |
-40 do +150 |
°C |
| Powtarzający się prąd impulsowy szczytowy |
Ja...PP |
80 |
A |
| Parametry |
Definicja |
| Ja...S |
Prąd przełącznikowy- maksymalny prąd wymagany do przejścia na stan włączony |
| Ja...DRM |
Prąd przecieku- maksymalny szczyt prądu w stanie wyłączonym mierzony w VDRM |
| Ja...H |
Prąd utrzymujący- minimalny prąd wymagany do utrzymania stanu |
| Ja...T |
Prąd w stanie aktywnym- maksymalny nominalny ciągły prąd w stanie aktywnym |
| VS |
Napięcie przełącznikowe- maksymalne napięcie przed przełączeniem na stat |
| VDRM |
Szczytowe napięcie w stanie wyłączonym- maksymalne napięcie, które może być zastosowane przy utrzymaniu stanu wyłączonego |
| VT |
Napięcie w stanie aktywnym- maksymalne napięcie mierzone przy prądzie znamionowym w stanie aktywnym |
| C0 |
Pojemność poza stanem- pojemność typowa zmierzona w stanie wyłączonym |
| Opis |
Węzeł (pc) |
Na karton (pc) |
Średnica rolki (mm) |
|
| Nagrywanie |
5,000 |
80,000 |
330 |
|
