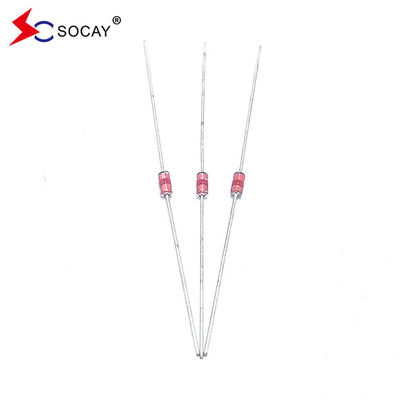

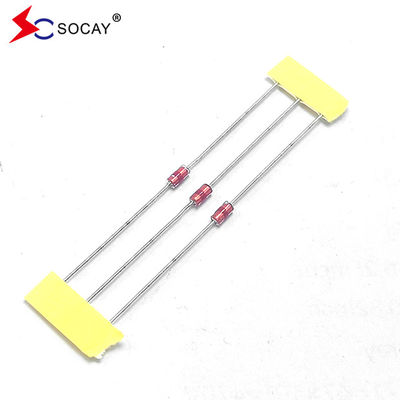

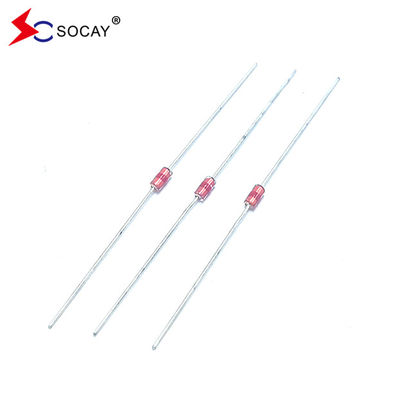

Osiowe ochraniacze przed iskry z ołowiu (SPG) SCA-141N Vs 140(98~182)V 1.0pF @8/20μS 500A
DATA SHEET:SCA_v2204.1.pdf
Opis
SPG jak rurka rozładowania gazu, jego zastosowanie szklanego opakowania, jego głównymi cechami są: mała objętość, mała pojemność elektrody, wysoka odporność izolacyjna, napięcie awaryjne opcjonalny zakres,powolna prędkość reakcji (wysokie napięcie pozostałe).
| CzęśćLiczba |
Prąd stały
napięcie
Vs(V)
|
Minimalne
Izolacja
Odporność
IR ((OHM) /DC
|
Maksymalny
Pojemność
1KHZ-6Vmax
C (pF)
|
WzrostCwynajem
Pojemność
8/20 μS
|
Życie na fali Badanie |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-201M |
200 ((160~240) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-301M |
300 ((240~360) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-401M |
400 ((320~480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-601M |
600 ((480~720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, > 200T |
Charakterystyka:
|
u Przybliżenie prądu przecieku zerowego przed napięciem zaciskowym
u Mniejszy rozpad w stanie włączony/wyłączony.
u Wysoka zdolność do wytrzymania powtarzających się uderzeń piorunów.
u Niska pojemność elektrody (≤1,0 pF) i wysoka izolacja (≥100MΩ).
U zgodne z RoHS.
U Dwustronne symetryczne.
u Niewrażliwy na temperaturę, wilgotność i lekkość.
u Temperatura robocza: -45 °C ~ +85 °C
u Temperatura przechowywania: -45°C ~ +85°C
u Spełnia poziom MSL 1 na J-STD-020
|
Zasada działania
Równolegle na obwodzie, gdy urządzenie nie działa, wartość oporu jest wysoka (GΩ), niska ekwiwalentna pojemność może być uważana za otwarty obwod, prawie bez wpływu na obwód.Kiedy występuje nieprawidłowy puls, wewnętrzny rezystancja spada natychmiast po osiągnięciu wartości napięcia roboczego, a prąd jest uwalniany natychmiast.Wraca do stanu wysokiego oporu, a obwód działa normalnie.
Zastosowanie:
Wszelkiego rodzaju produkty energetyczne,
izolatory, falowniki, sprzęt medyczny,
485 przetwornik, produkty komunikacyjne,
produkty bezpieczeństwa.
| CzęśćLiczba |
Kod koloru1 |
Kod koloru2 |
Kod koloru3 |
| SCA-141N |
Żółty |
Czarne |
- |
| SCA-201M |
Czerwony |
- |
- |
| SCA-301M |
Pomarańczowy |
- |
- |
| SCA-401M |
Żółty |
- |
- |
| SCA-501M |
Zielona |
- |
- |
| SCA-601M |
Niebieski |
- |
- |
| SCA-102M |
Czarne |
- |
- |
Lutowanie ręczne
Temperatura lutowania żelaza: 350±5°C
Czas ogrzewania: maksymalnie 3 sekundy.
