Name: SCBE-141N Osiowa szklana rurka rozładowująca SPG 140 VS Arrester Spark Gap
Brand: SOCAY
SKU: SCBE-141N
Rating: 5 (176 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Ostrzeżacze przeciwsłoneczne (SPG)

Rodzaj opakowania: Przewód osiowy

Vs: 140(98~182)V

Podczerwień/prąd stały: 100M/50V

C: 1,0 pF

8/20μS: 1000A

Test żywotności udarowej: 10KV / 150A, >200T

Podkreślić:

Szklana rurka rozładowująca 140 VS

Rury rozładowujące ołowiane szkło ośne

Osiowy zatrzymujący szparę ołowiową

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: SCBE-141N

Dokument: Broszura produktu w wersji PDF

Zapłata

Szczegóły pakowania: Opakowanie amunicji luzem

Czas dostawy: 5-8 dni roboczych

Galeria

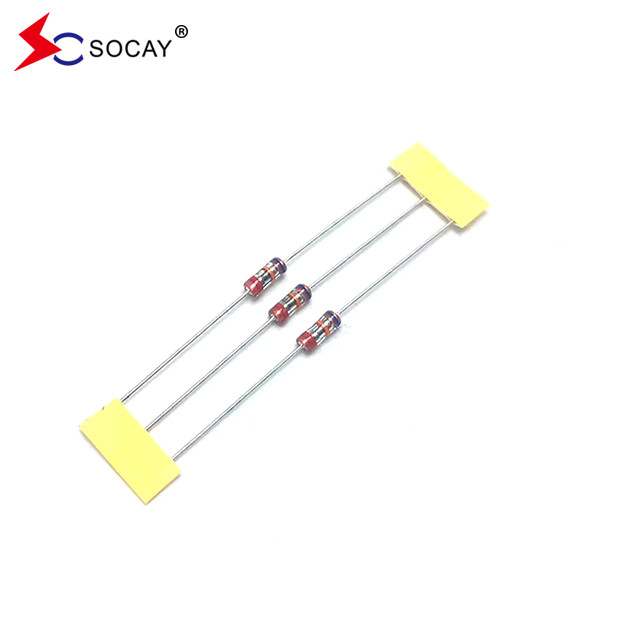

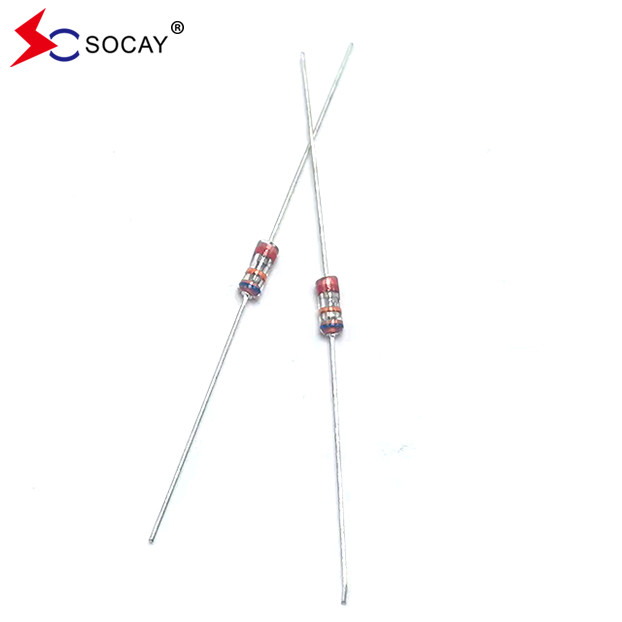

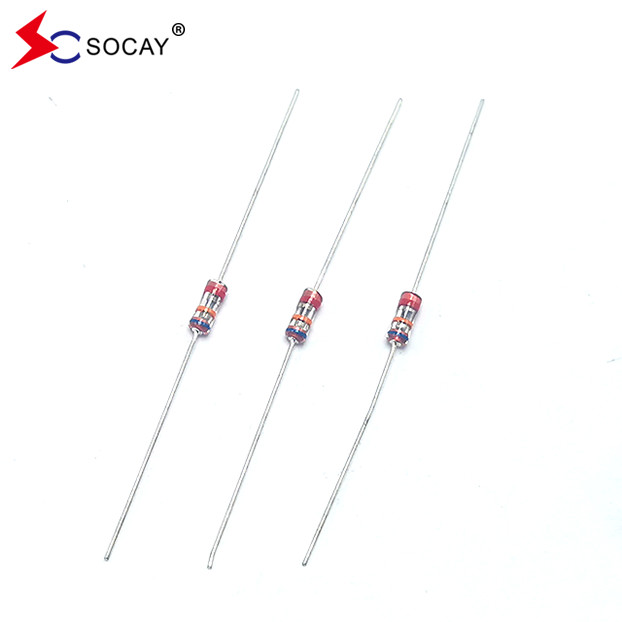

SCBE-141N Osiowa szklana rurka rozładowująca SPG 140 VS Arrester Spark Gap

opis produktu

SOCAY SCBE Series Szklana rurka rozładowująca SCBE-141N SPG 140VS Niska pojemność elektrody (≤1,0 pF)

DATA SHEET:SCBE_v2204.1.pdf

CzęśćLiczba	Prąd stały napięcie Vs(V)	Minimalne Izolacja Odporność IR ((OHM) /DC	Maksymalny Pojemność 1KHZ-6Vmax C (pF)	WzrostCwynajem Pojemność 8/20 μS	Życie na fali Badanie
SCBE-141N	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCBE-201M	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-251M	250 ((200~300)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-301M	300 ((240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-401M	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-601M	600 ((480~720)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCBE-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, > 200T

SCBE-141N Osiowa szklana rurka rozładowująca SPG 140 VS Arrester Spark Gap 0

Charakterystyka:

u Przybliżenie prądu przecieku zerowego przed napięciem zaciskowym

u Mniejszy rozpad w stanie włączony/wyłączony.

u Wysoka zdolność do wytrzymania powtarzających się uderzeń piorunów.

u Niska pojemność elektrody (≤1,0 pF) i wysoka izolacja (≥100MΩ).

U zgodne z RoHS.

U Dwustronne symetryczne.

u Niewrażliwy na temperaturę, wilgotność i lekkość.

u Temperatura robocza: -45°C ~ +125 °C

u Temperatura przechowywania: -45 °C ~ +125 °C

u Spełnia poziom MSL 1 na J-STD-020

Zastosowanie:

u Zasoby zasilania

u Eliminacja iskry silnika

u Przełączanie przekaźnika wchłaniające iskry

u Ochrona impulsu linii danych

u Urządzenia elektroniczne wymagające zgodności z UL497A i UL497B

u Telefon/Faks/Modem

u Nadajniki/odbiorniki sygnałów wysokiej częstotliwości

u Antena satelitarna

u Wzmacniacze radiowe

u Systemy alarmowe

u Przewody katodowe w monitorach/telewizorach

CzęśćLiczba	Kod koloru1	Kod koloru2	Kod koloru3
SCBE-141N	Brązowy	Czerwony	Biały
SCBE-201M	Czerwony	Pomarańczowy	Niebieski
SCBE-251M	Czerwony	Pomarańczowy	Zielona
SCBE-301M	Pomarańczowy	Czerwony	Biały
SCBE-401M	Żółty	Czarne	Brązowy
SCBE-501M	Zielona	Żółty	Pomarańczowy
SCBE-601M	Niebieski	Czerwony	Żółty
SCBE-102M	Czarne	Pomarańczowy	Czerwony
SCBE-122M	Czarne	Czerwony	Pomarańczowy

Lutowanie ręczne
Temperatura lutowania żelaza: 350±5°C
Czas ogrzewania: maksymalnie 3 sekundy.

Ogólna uwaga na lutowanie

Wysokie temperatury lutowania i długie czasy lutowania mogą powodować wydalanie końcówki, zmniejszenie siły przyczepności i zmianę właściwości.
W przypadku lutowania należy stosować powyższe krzywe lutowania, jednakże ekspozycje na temperatury przekraczające 200°C należy utrzymywać w czasie krótszym niż 50 sekund.
Użyj miękkiego strumienia (zawierającego mniej niż 0,2 wt% CI).należy dokładnie umyć, aby usunąć wszelkie pozostałości z dolnej strony komponentów, które mogą wpływać na odporność.

Oczyszczanie
W przypadku czyszczenia ultradźwiękowego płyta może rezonować, jeśli moc wyjściowa jest zbyt wysoka.zalecamy stosowanie poniższych warunków:
Częstotliwość: maksymalnie 40 kHz.
Moc wyjściowa: 20 W/l
Czas czyszczenia: maksymalnie 5 minut.

SCBE-141N Osiowa szklana rurka rozładowująca SPG 140 VS Arrester Spark Gap 1
