Name: SMD Ochrona przed wpadkami SPG 1000A 100M/50V SOCAY SCB-141N-SMD
Brand: SOCAY
SKU: SCB-141N-SMD
Rating: 4.9 (182 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Pozycja: Ochraniacze iskier

wielkość paczki: SMD

Vs: 140(119~221)V

Podczerwień/prąd stały: 100M/50V

C: 1,0 pF

8/20μS: 1000A

Test żywotności udarowej: 10KV / 150A, >200T

Podkreślić:

Ostrzeżacze przeciwdźwiękowe SPG

SMD ochraniacze węzłów iskry

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: SCB-141N-SMD

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

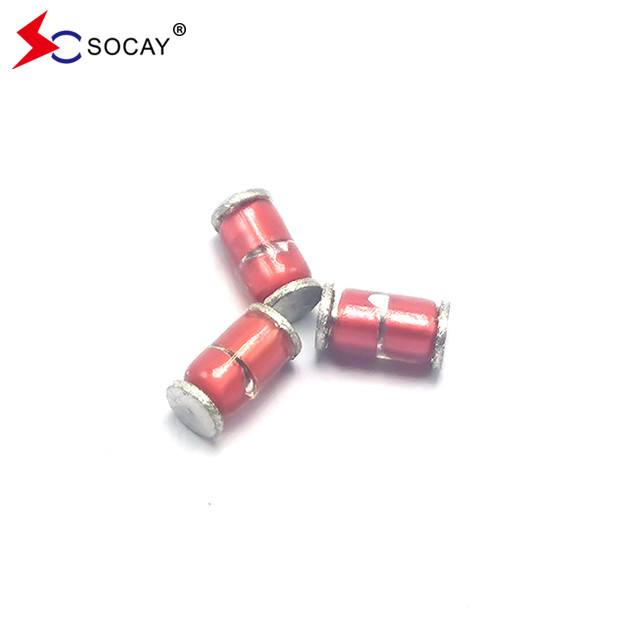

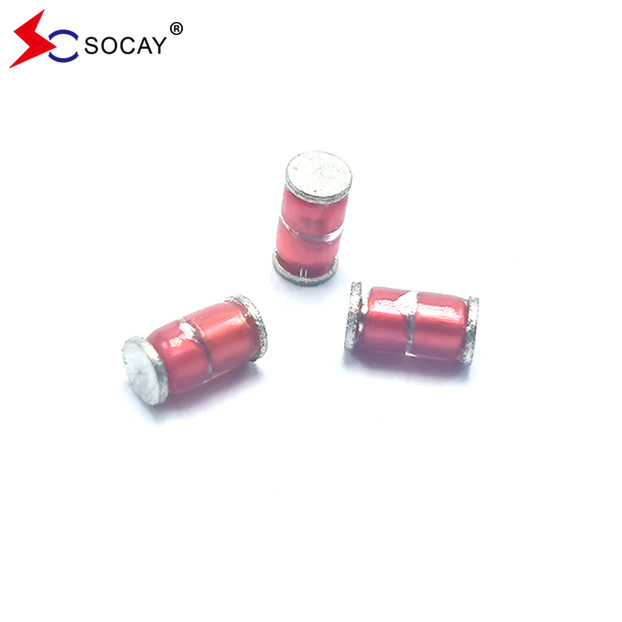

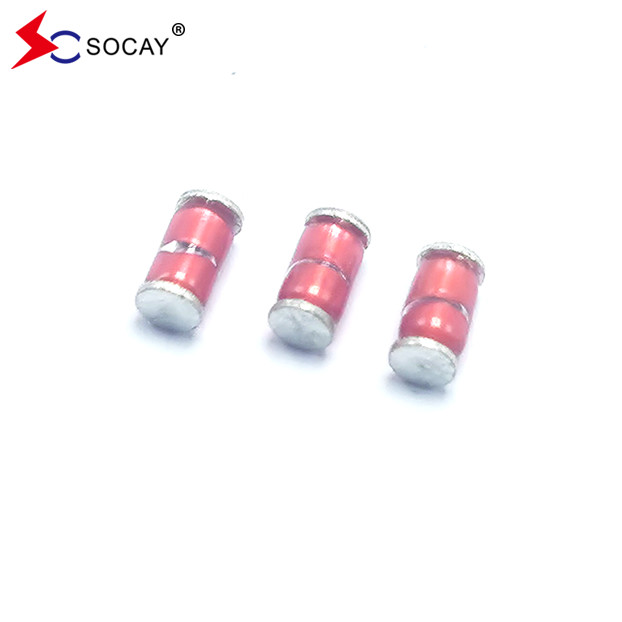

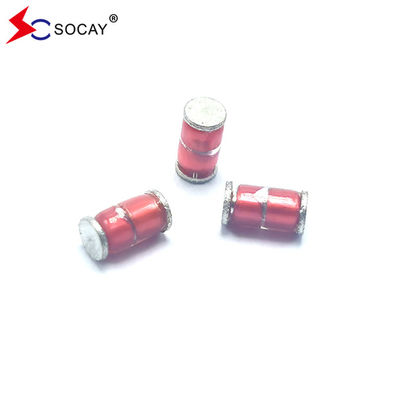

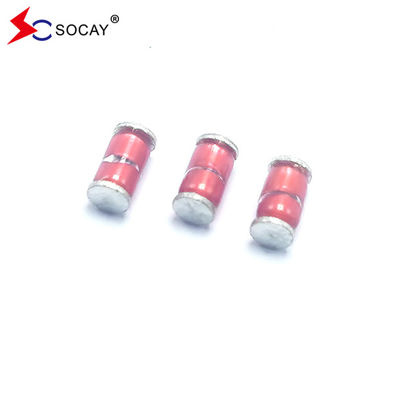

SMD Ochrona przed wpadkami SPG 1000A 100M/50V SOCAY SCB-141N-SMD

opis produktu

SOCAY SCB-141N-SMD SMD Spark Gap Protectors (SPG) 1000A @8/20μS IR/DC 100M/50V

DATA SHEET:SCB-SMD_v2204.1.pdf

CzęśćLiczba	Prąd stały napięcie Vs(V)	Minimalne Izolacja Odporność IR ((OHM) /DC	Maksymalny Pojemność 1KHZ-6Vmax C (pF)	WzrostCwynajem Pojemność 8/20 μS	Życie na fali Badanie
SCB-141N-SMD	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-181N-SMD	180 ((126~234)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-201M-SMD	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-301M-SMD	300 ((240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-401M-SMD	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-501M-SMD	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T

SMD Ochrona przed wpadkami SPG 1000A 100M/50V SOCAY SCB-141N-SMD 0

I.Metoda wyboru/Nazwa modelu

1Aby poznać napięcie robocze klienta, produkt, port aplikacyjny, poziom ochrony.
2"Minimalne napięcie awaryjne prądu stałego > 1,2 razy normalne napięcie robocze prądu stałego.
3,Wybrać opakowanie, rozmiar i przepływ urządzenia zgodnie z portem aplikacji i poziomem ochrony.

Zastosowanie:

Wszelkiego rodzaju produkty energetyczne, izolatory, falowniki, sprzęt medyczny, konwerter 485, produkty komunikacyjne, produkty bezpieczeństwa.

Pozycje	Metoda badania	Standardowy
napięcie prądu prądu stałego	Wymierzyć napięcie rozładowania początkowego (Vs) poprzez stopniowe zwiększanie zastosowanego napięcia prądu stałego. Prąd badawczy wynosi maksymalnie 0,5 mA. A napięcie prądu stałego wzrasta w zakresie 100V/s ((Vs<1000V) lub 500V/s ((Vs≥1000V).	Stopę zmiany, w granicach ± 30% odporność izolacyjna i pojemność, spełniające specyfikację.
Odporność na izolację	Zmierz opór izolacyjny w całym terminalu przy normalnym napięciu, ale napięcie testowe nie przekracza napięcia zapłonowego prądu stałego.
Pojemność	Mierzyć pojemność elektrostatyczną poprzez stosowanie napięcia mniejszego niż 6V (w 1KHz) między końcówkami.
Życie statyczne	10KV z 1500pf kondensatorem jest rozładowywany przez rezystor 2KΩ. 200 razy w odstępie 10 sekund.	△Vs/Vs≤30% Charakterystyka innych elementów musi spełniać określoną wartość
Prąd napięciowy Pojemność	10,2/50 μs i 8/20 μs, 1000 A, podłączone elektrycznie do rezystora (1~2 Ω), ±5 razy, w każdym przedziale czasowym 60 sekund. Następnie wizualnie bada się wygląd zewnętrzny.	Żadnych pęknięć i niepowodzeń
Odporność na zimno	Pomiar po -40°C/1000 HRS i temperaturze normalnej/2 HRS.	Właściwości spełniają specyfikację
Odporność na ciepło	Pomiar po 125°C /1000 HRS i temperaturze normalnej/2 HRS.
Odporność na wilgotność	Pomiar po wilgotności 90~95°C ((45°C)) /1000 HRS i temperaturze normalnej/2 HRS.
Cykl temperatury	10 razy powtórzenie cyklu -40°C /30min →normalna, temperatura/2 min →125°C/30min, pomiar po normalnej temperaturze/2 HRS.
Umiejętność lutowania	Wykorzystanie strumienia i zanurzenie w stopionej lutowni w temperaturze 230 ± 5 °C przez 3 sekundy do punktu oddalonego o 1,5 mm od ciała.	Włókno ołowiowe jest równomiernie pokryte lutowaniem
Ciepło lutownicze	Pomiar po zanurzeniu drutu ołowiowego do punktu 1,5 mm od ciała w lutowni w temperaturze 260 ± 5 °C przez 10 sekund	Zgodne ze specyfikacją nominalną
Wciągnij siłę	Naładowanie 0,5 kg przez 10 sekund	Ołów nie powinien wyciągać się do pękania
Siła zgięcia	Zgiąć przewód ołowiowy w punkcie 2 mm od ciała pod obciążeniem 0,25 i z powrotem do pierwotnego punktu.	Ołów nie powinien wyciągać się do pękania

SMD Ochrona przed wpadkami SPG 1000A 100M/50V SOCAY SCB-141N-SMD 1

Główne produkty SOCAY obejmują pełną gamę ceramicznych rur rozładowania gazu (GDT), diod tranzytowych tłumiących (TVS), tłumiącego ESD, tłumiącego nadmiar tirystoru (TSS),Ostrzeżacze przeciwsłoneczne (SPG), Warystory (MOV), Warystory Chip (MLV), bezpieczniki PTC regulowane, termistory o ujemnym współczynniku temperatury (NTC Thermistors), Chip Bead, Diody Schottky, Diody Zener itp.Od projektowania obwodu do testowania produktu (i dostarczania raportów z badań)Dzięki doskonałej jakości i usłudze, SOCAY zyskał szerokie uznanie klientów i szacunek branży.
