Name: SCB-141N Szklana rurka rozładowująca Ołów osiowy 1.0pF 1000A Nadaje się do zasilania
Brand: SOCAY
SKU: SCB-141N
Rating: 4.9 (138 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa produktu: Ostrzeżacze przeciwsłoneczne (SPG)

Rodzaj opakowania: Przewód osiowy

Vs: 140(119~221)V

Podczerwień/prąd stały: 100M/50V

C: 1,0 pF

8/20μS: 1000A

Test żywotności udarowej: 10KV / 150A, >200T

Podkreślić:

Ołów osialny z rurki wyładowania szklanego

Szklana rurka rozładowująca 1

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: SCB-141N

Dokument: Broszura produktu w wersji PDF

Zapłata

Szczegóły pakowania: Opakowanie amunicji luzem

Czas dostawy: 5-8 dni roboczych

Galeria

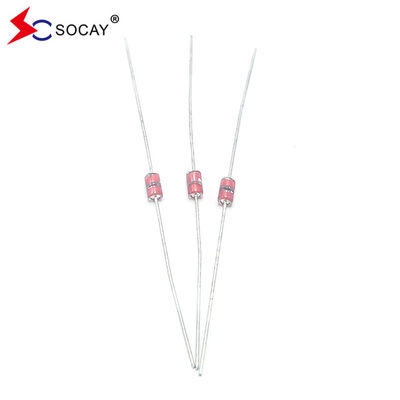

SCB-141N Szklana rurka rozładowująca Ołów osiowy 1.0pF 1000A Nadaje się do zasilania

opis produktu

Rury rozładowania ołowianego szkła ośnistego SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A Nadaje się do zasilania

DATA SHEET:SCB_v2204.1.pdf

CzęśćLiczba	Prąd stały napięcie Vs(V)	Minimalne Izolacja Odporność IR ((OHM) /DC	Maksymalny Pojemność 1KHZ-6Vmax C (pF)	WzrostCwynajem Pojemność 8/20 μS	Życie na fali Badanie
SCB-141N	140 ((126~210)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-181N	180 ((126~234)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-201M	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-301M	300 ((240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-401M	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-601M	600 ((480~720)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-701M	700 ((560~840)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCB-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCB-152M	1500 ((1200~1800)	100M / 500V	1.0	1000A	10KV / 150A, > 200T

SCB-141N Szklana rurka rozładowująca Ołów osiowy 1.0pF 1000A Nadaje się do zasilania 0

Charakterystyka:

u Przybliżenie prądu przecieku zerowego przed napięciem zaciskowym

u Mniejszy rozpad w stanie włączony/wyłączony.

u Wysoka zdolność do wytrzymania powtarzających się uderzeń piorunów.

u Niska pojemność elektrody (≤1,0 pF) i wysoka izolacja (≥100MΩ).

U zgodne z RoHS.

U Dwustronne symetryczne.

u Niewrażliwy na temperaturę, wilgotność i lekkość.

u Temperatura robocza: -45°C ~ +125 °C

u Temperatura przechowywania: -45°C ~ + 125°C

u Spełnia poziom MSL 1 na J-STD-020

Zastosowanie:

u Zasoby zasilania

u Eliminacja iskry silnika

u Przełączanie przekaźnika wchłaniające iskry

u Ochrona impulsu linii danych

u Urządzenia elektroniczne wymagające zgodności z UL497A i UL497B

u Telefon/Faks/Modem

u Nadajniki/odbiorniki sygnałów wysokiej częstotliwości

u Antena satelitarna

u Wzmacniacze radiowe

u Systemy alarmowe

u Przewody katodowe w monitorach/telewizorach

CzęśćLiczba	Kod koloru1	Kod koloru2	Kod koloru3
SCB-141N	Czarne	Żółty	-
SCB-181N	Szary	-	-
SCB-201M	Czerwony	-	-
SCB-301M	Pomarańczowy	-	-
SCB-401M	Żółty	-	-
SCB-501M	Zielona	-	-
SCB-601M	Niebieski	-	-
SCB-701M	Kolorowy	-	-
SCB-102M	Czarne	-	-
SCB-122M	Czarne	Czerwony	Czerwony
SCB-152M	Czarne	Zielona	Czerwony

Pozycje	Metoda badania	Standardowy
napięcie prądu prądu stałego	Wymierzyć napięcie rozładowania początkowego (Vs) poprzez stopniowe zwiększanie zastosowanego napięcia prądu stałego. Prąd badawczy wynosi maksymalnie 0,5 mA. A napięcie prądu stałego wzrasta w zakresie 100V/s ((Vs<1000V) lub 500V/s ((Vs≥1000V).	Stopę zmiany, w granicach ± 30% odporność izolacyjna i pojemność, spełniające specyfikację.
Odporność na izolację	Zmierz opór izolacyjny w całym terminalu przy normalnym napięciu, ale napięcie testowe nie przekracza napięcia zapłonowego prądu stałego.
Pojemność	Mierzyć pojemność elektrostatyczną poprzez stosowanie napięcia mniejszego niż 6V (w 1KHz) między końcówkami.
Życie statyczne	10KV z 1500pf kondensatorem jest rozładowywany przez rezystor 2KΩ. 200 razy w odstępie 10 sekund.	△Vs/Vs≤30% Charakterystyka innych elementów musi spełniać określoną wartość
Prąd napięciowy Pojemność	10,2/50 μs i 8/20 μs, 1000 A, podłączone elektrycznie do rezystora (1~2 Ω), ±5 razy, w każdym przedziale czasowym 60 sekund. Następnie wizualnie bada się wygląd zewnętrzny.	Żadnych pęknięć i niepowodzeń
Odporność na zimno	Pomiar po -40°C/1000 HRS i temperaturze normalnej/2 HRS.	Właściwości spełniają specyfikację
Odporność na ciepło	Pomiar po 125°C /1000 HRS i temperaturze normalnej/2 HRS.
Odporność na wilgotność	Pomiar po wilgotności 90~95°C ((45°C)) /1000 HRS i temperaturze normalnej/2 HRS.
Cykl temperatury	10 razy powtórzenie cyklu -40°C /30min →normalna, temperatura/2 min →125°C/30min, pomiar po normalnej temperaturze/2 HRS.
Umiejętność lutowania	Wykorzystanie strumienia i zanurzenie w stopionej lutowni w temperaturze 230 ± 5 °C przez 3 sekundy do punktu oddalonego o 1,5 mm od ciała.	Włókno ołowiowe jest równomiernie pokryte lutowaniem
Ciepło lutownicze	Pomiar po zanurzeniu drutu ołowiowego do punktu 1,5 mm od ciała w lutowni w temperaturze 260 ± 5 °C przez 10 sekund	Zgodne ze specyfikacją nominalną
Wciągnij siłę	Naładowanie 0,5 kg przez 10 sekund	Ołów nie powinien wyciągać się do pękania
Siła zgięcia	Zgiąć przewód ołowiowy w punkcie 2 mm od ciała pod obciążeniem 0,25 i z powrotem do pierwotnego punktu.	Ołów nie powinien wyciągać się do pękania

napięcie prądu prądu stałego	Wymierzyć napięcie rozładowania początkowego (Vs) poprzez stopniowe zwiększanie zastosowanego napięcia prądu stałego. Prąd badawczy wynosi maksymalnie 0,5 mA. A napięcie prądu stałego wzrasta w zakresie 100V/s ((Vs<1000V) lub 500V/s ((Vs≥1000V).	Stopę zmiany, w granicach ± 30% odporność izolacyjna i pojemność, spełniające specyfikację.
Odporność na izolację	Zmierz opór izolacyjny w całym terminalu przy normalnym napięciu, ale napięcie testowe nie przekracza napięcia zapłonowego prądu stałego.
Pojemność	Mierzyć pojemność elektrostatyczną poprzez stosowanie napięcia mniejszego niż 6V (w 1KHz) między końcówkami.
Życie statyczne	10KV z 1500pf kondensatorem jest rozładowywany przez rezystor 2KΩ. 200 razy w odstępie 10 sekund.	△Vs/Vs≤30% Charakterystyka innych elementów musi spełniać określoną wartość
Prąd napięciowy Pojemność	10,2/50 μs i 8/20 μs, 1000 A, podłączone elektrycznie do rezystora (1~2 Ω), ±5 razy, w każdym przedziale czasowym 60 sekund. Następnie wizualnie bada się wygląd zewnętrzny.	Żadnych pęknięć i niepowodzeń
Odporność na zimno	Pomiar po -40°C/1000 HRS i temperaturze normalnej/2 HRS.	Właściwości spełniają specyfikację
Odporność na ciepło	Pomiar po 125°C /1000 HRS i temperaturze normalnej/2 HRS.
Odporność na wilgotność	Pomiar po wilgotności 90~95°C ((45°C)) /1000 HRS i temperaturze normalnej/2 HRS.
Cykl temperatury	10 razy powtórzenie cyklu -40°C /30min →normalna, temperatura/2 min →125°C/30min, pomiar po normalnej temperaturze/2 HRS.
Umiejętność lutowania	Wykorzystanie strumienia i zanurzenie w stopionej lutowni w temperaturze 230 ± 5 °C przez 3 sekundy do punktu oddalonego o 1,5 mm od ciała.	Włókno ołowiowe jest równomiernie pokryte lutowaniem
Ciepło lutownicze	Pomiar po zanurzeniu drutu ołowiowego do punktu 1,5 mm od ciała w lutowni w temperaturze 260 ± 5 °C przez 10 sekund	Zgodne ze specyfikacją nominalną
Wciągnij siłę	Naładowanie 0,5 kg przez 10 sekund	Ołów nie powinien wyciągać się do pękania
Siła zgięcia	Zgiąć przewód ołowiowy w punkcie 2 mm od ciała pod obciążeniem 0,25 i z powrotem do pierwotnego punktu.	Ołów nie powinien wyciągać się do pękania

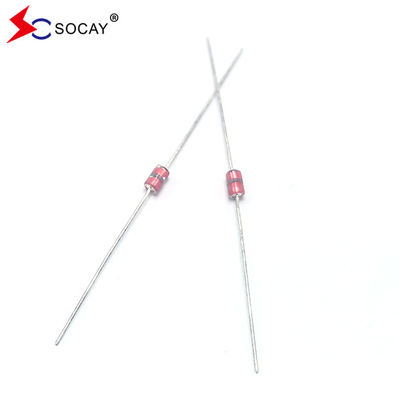

SCB-141N Szklana rurka rozładowująca Ołów osiowy 1.0pF 1000A Nadaje się do zasilania 1

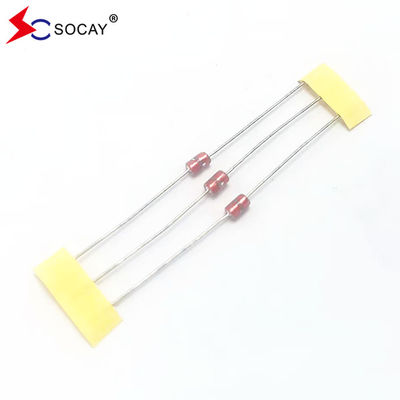

SCB-141N Szklana rurka rozładowująca Ołów osiowy 1.0pF 1000A Nadaje się do zasilania 2
