Imax 40A PPTC Zresetowalny bezpiecznik SCF050-9-0805RB 0.5A 9Vmax SMD0805 Pakiet

4000szt
MOQ
negotiable
Cena £
Imax 40A PPTC Zresetowalny bezpiecznik SCF050-9-0805RB 0.5A 9Vmax SMD0805 Pakiet
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: resetowalny bezpiecznik pptc
Rodzaj opakowania: SMD0805
Trzymam.: 0,5A
podróżuję: 1A
V max: 9V
Maksymalnie: 40A
Typ P.: 0,5 W
Maksymalny czas do zadziałania prądu: 8A
Maksymalny czas do wyłączenia: 0,1 sek
Odporność min: 0,15 Ω
Maks. rezystancja: 0,9 Ω
Podkreślić:

40A PPTC bezpiecznik zwrotny

,

SMD0805 PPTC bezpiecznik zwrotny

,

40A bezpiecznik zwrotny
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL, TUV, REACH, RoHS, ISO
Numer modelu: SCF050-9-0805RB
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

SOCAY PPTC Zresetowalny bezpiecznik SCF050-9-0805RB 0.5A 9Vmax SMD0805 Pakiet Imax 40A



DATA SHEET:SCF0805RB Seria_v2208.1.pdf



Numer części Prąd w trybie utrzymania Aktualność podróży Napęd nominalny Maksymalny prąd Typowa moc

Maksymalny czas

Do Trip.

 Odporność
  Ja...Wstrzymać.(A) Ja...wycieczka(A)

Vmaks.

(Vdc)

Ja...maks.

(A)

PDtypowy.

(W)

Aktualność

(A)

Czas

(sek.)

Rmin

(Ω)

R1max

(Ω)
SCF005-0805RB 0.05 0.15 15.0 100 0.50 0.50 1.50 1.500 25.00
SCF010-0805RB 0.10 0.30 15.0 100 0.50 0.50 1.50 1.000 8.000
SCF010-24-0805RB 0.10 0.30 24.0 100 0.50 0.50 1.50 1.000 8.000
SCF020-0805RB 0.20 0.50 9.0 100 0.50 8.00 0.02 0.500 3.500
SCF025-0805RB 0.25 0.50 6.0 100 0.50 8.00 0.02 0.450 3.200
SCF030-0805RB 0.30 0.70 6.0 100 0.50 8.00 0.10 0.250 2.000
SCF035-0805RB 0.35 0.75 6.0 100 0.50 8.00 0.10 0.250 1.200
SCF035-12-0805RB 0.35 0.75 12.0 100 0.50 8.00 0.10 0.250 1.300
SCF050-0805RB 0.50 1.00 6.0 100 0.60 8.00 0.10 0.150 0.850
SCF050-9-0805RB 0.50 1.00 9.0 40 0.50 8.00 0.10 0.150 0.900
SCF075-0805RB 0.75 1.50 6.0 100 0.60 8.00 0.20 0.090 0.385
SCF100-0805RB 1.00 1.95 6.0 100 0.60 8.00 0.30 0.060 0.230
SCF110-0805RB 1.10 2.20 6.0 100 0.60 8.00 0.30 0.060 0.210

Ja... Wstrzymać.Maksymalny prąd urządzenia nie będzie uruchomiony w 25°CCiągłe powietrze.

Ja... wycieczka= Prąd wybuchowy. Minimalny prąd, przy którym urządzenie zawsze wybucha w 25°CCiągłe powietrze.

V maks.= Maksymalne napięcie robocze urządzenia może wytrzymać bez uszkodzenia przy prądzie nominalnym (Imax).

Ja... maks.= Maksymalny prąd uszkodzenia, jaki urządzenie może wytrzymać bez uszkodzenia przy napięciu znamionowym (Vmax).

P dtyp= maksymalne rozpraszanie mocy przy uruchomieniu urządzenia w 25°Cśrodowisko powietrza nieruchomego przy napięciu znamionowym.

R min= minimalny opór urządzenia przed uruchomieniem przy 25°C.

R 1max= Maksymalny opór urządzenia mierzy się po godzinie od odtoku.









Charakterystyka:

u Zgodne z przepisami RoHS i wolne od halogenów

u Szybsze wybicie, 0805 Wymiar, Mountable na powierzchni, Solid state

u Prąd roboczy: 0,05A ~ 1,10A

u Maksymalne napięcie: 6V ~ 24Vdc

u Temperatura pracy: -40°C ~ + 85°C





BadaniePozycja Warunki badania Przyjmij. / Kryteria odrzucenia
Odporność W powietrzu nieruchomym @ 25°C Rmin≤R≤R1maks.
Czas na podróż Prąd określony, Vmaks., 25°C T≤ maksymalny czas podróży
Prąd utrzymujący 30min, w IH Żadnej podróży.
Życie cyklu podróży Vmaks.Ja...maks., 100 cykli Brak łuku lub pieczenia
Wytrzymałość w podróży Vmaks., 1 godzina Brak łuku lub pieczenia





Materiały końcowe Pozostałe, o szerokości przekraczającej 1 mm
Strefa lutowania spełnia specyfikację EIA RS 186-9E i ANSI/J-STD-002 Kategoria 3.





BadaniePozycja Warunki badania Zmiana oporu
Pasywne starzenie się 85°C, 1000 godzin ± 10%
Wilgotność, starzenie się 85°C/85%RH.100 godzin ± 5%
Wstrząs cieplny

MIL-STD-202, metoda 107G

+85°C/-40°C, 20 razy

 ±33% zmiany typowego oporu
Odporność na rozpuszczalniki MIL-STD-202, metoda 215 Żadnych zmian.
Wibracje ML-STD-883C, warunek badania A Żadnych zmian.



Model Maksymalna temperatura pracy otoczenia (°C)
  -40 -20 0 25 40 50 60 70 85
SCF005-0805RB 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0805RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF010-24-0805RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0805RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0805RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.013 0.090
SCF030-0805RB 0.420 0.380 0.350 0.300 0.255 0.210 0.180 0.150 0.110
SCF035-0805RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF035-12-0805RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF050-0805RB 0.680 0.620 0.550 0.500 0.400 0.370 0.330 0.290 0.230
SCF050-9-0805RB 0.680 0.620 0.550 0.500 0.400 0.370 0.330 0.290 0.230
SCF075-0805RB 1.000 0.900 0.790 0.750 0.630 0.570 0.530 0.410 0.340
SCF100-0805RB 1.350 1.250 1.100 1.000 0.820 0.740 0.650 0.550 0.420
SCF110-0805RB 1.450 1.350 1.200 1.100 0.920 0.840 0.750 0.650 0.520

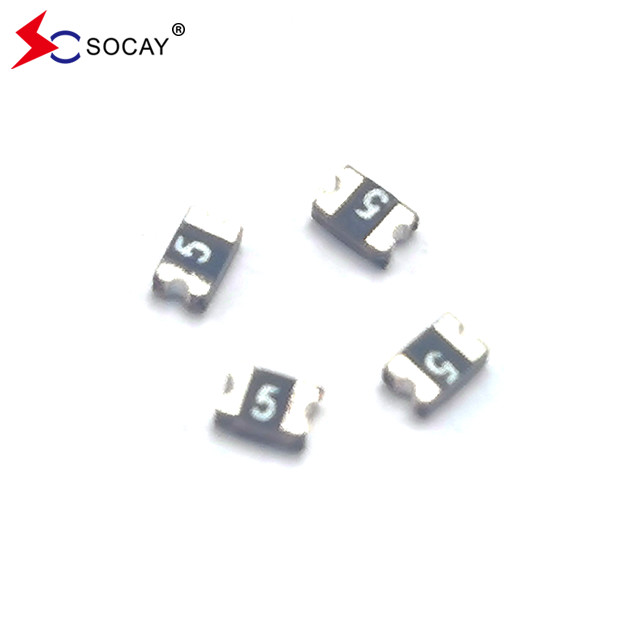

Imax 40A PPTC Zresetowalny bezpiecznik SCF050-9-0805RB 0.5A 9Vmax SMD0805 Pakiet 0

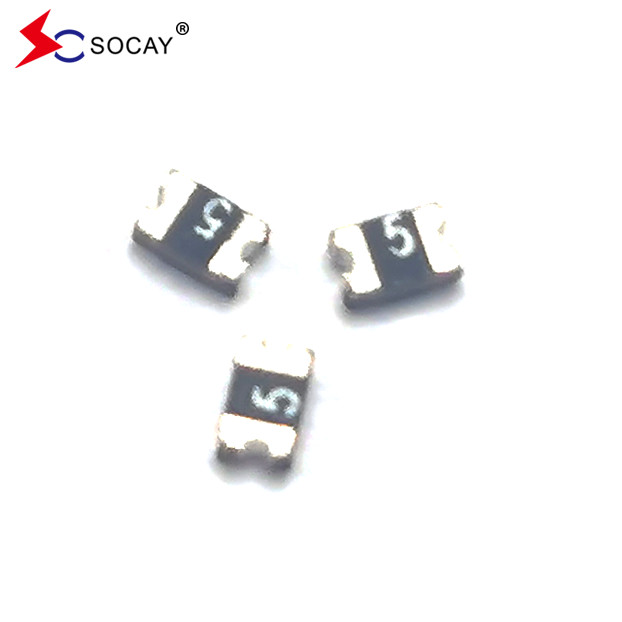

Imax 40A PPTC Zresetowalny bezpiecznik SCF050-9-0805RB 0.5A 9Vmax SMD0805 Pakiet 1

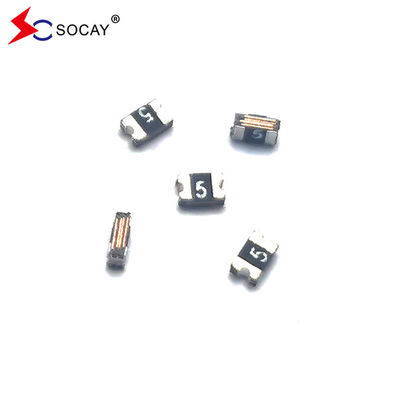

Imax 40A PPTC Zresetowalny bezpiecznik SCF050-9-0805RB 0.5A 9Vmax SMD0805 Pakiet 2



Numer części Ilość Numer części Ilość
SCF005-0805RB 5000 sztuk SCF035-12-0805RB 5000 sztuk
Wymogi w zakresie bezpieczeństwa 5000 sztuk SCF050-0805RB 5000 sztuk
SCF020-0805RB 5000 sztuk SCF050-9-0805RB 4000 sztuk
SCF025-0805RB 5000 sztuk SCF075-0805RB 4000 sztuk
SCF030-0805RB 5000 sztuk SCF100-0805RB 4000 sztuk
SCF035-0805RB 5000 sztuk SCF110-0805RB 4000 sztuk
Etykietka:

Środki zabezpieczające SMD

Bezpiecznik resetowalny do montażu powierzchniowego

Zresetowalny PPTC polimerowy
