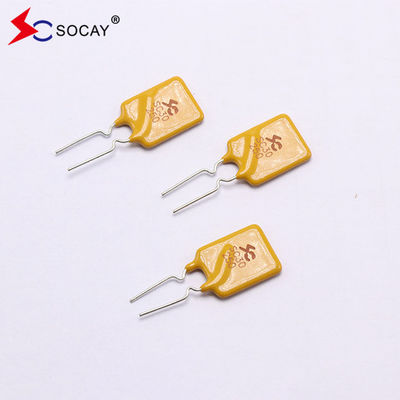

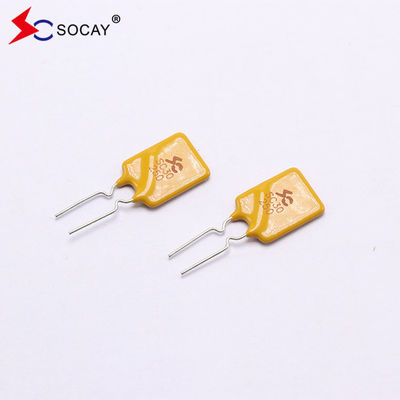

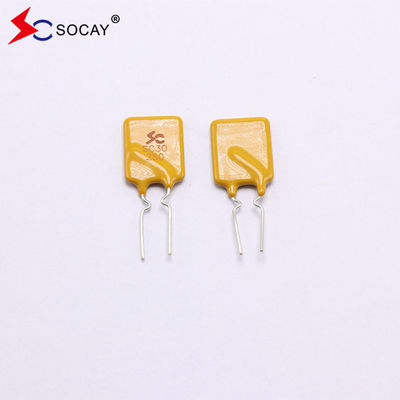

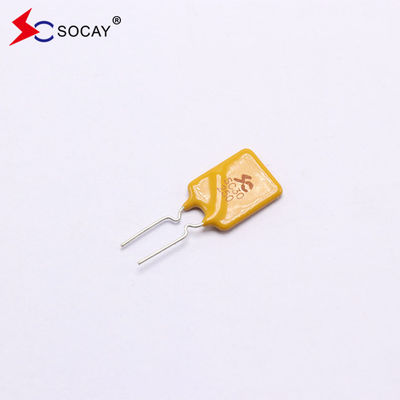

SC30-250SW0D 2.5A PPTC Zresetowalny bezpiecznik Maksymalne napięcie 30Vdc Spełnia wymagania UL94V-0
DATA SHEET:SC30-250SW0D_v96.2.pdf
Parametry elektryczne:
| Numer części |
Trzymam (A) |
I podróż (A) |
V max
(Vdc)
|
Maksymalnie
(A)
|
Pdtyp
(W)
|
Maksymalny czas
Do Trip.
|
Odporność |
| |
|
|
|
|
|
Aktualność
(A)
|
Czas
(S)
|
R min
(Ω)
|
R max
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Prosimy o kontakt z nami, jeśli potrzebujesz pełnej karty danych lub więcej informacji
cechy produktu bezpieczników regulowanych:
Najbardziej oczywistą różnicą między bezpiecznikami z polimeru i bezpiecznikami zwykłymi są ich właściwości.Polimerowy bezpiecznik zwrotny może zapewniać ochronę przed prądem wielokrotnie, podczas gdy zwykły bezpiecznik musi zostać wymieniony po wybuchu, aby obwód działał prawidłowoW przegrzanym i nadwoznym środowisku niektóre właściwości bezpieczników polimerowych mogą ulec uszkodzeniu; w normalnych warunkach składowaniażywotność bezpieczników polimerowych można uznać za nieograniczoną.
Wybór bezpiecznika zwrotnego:
Przy wyborze PPTC należy zasadniczo przestrzegać następujących zasad, a odpowiedni model należy wybrać w oparciu o maksymalne napięcie robocze linii V,normalny prąd roboczy I, prąd awarii IF i maksymalna temperatura otoczenia TMAX. Przy maksymalnej temperaturze otoczenia TMAX należy spełnić następujące wymagania:
1Wybór prądu podtrzymującego IH: prąd podtrzymujący IH jest nieco większy niż prąd roboczy I;
2. Wybór SI prądu uszkodzenia: SI prądu uszkodzenia powinien być większy niż prąd uruchomienia IT i mniejszy niż maksymalny prąd I max;
3. Maksymalne napięcie V max: Maksymalne napięcie V max jest większe niż napięcie robocze linii. Przy wyborze PPTC należy wziąć pod uwagę i obniżyć temperaturę roboczą.
Wykres temperatury IWstrzymać.(A):
| Temperatura pracy otoczenia |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Odsetek zmniejszenia |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedury badań i wymagania:
| Badanie |
Warunki badania |
Kryteria akceptacji/odmowy |
| Odporność |
W powietrzu nieruchomym @25±2°C |
Rmin≤R≤Rmax |
| Prąd w trybie utrzymania |
60 min, w miejscu zatrzymania, w spokojnym powietrzu @25±2°C |
Żadnej podróży. |
| Czas na podróż |
Prąd określony, Vmax, @25±2°C |
T≤ maksymalny czas do podróży |
| Życie cyklu podróży |
Vmax, Imax, 100 cykli |
Brak łuku lub pieczenia |
| Wytrzymałość w podróży |
Vmax, 24 godziny |
Brak łuku lub pieczenia |
Specyfikacje fizyczne:
| Materiał ołowiu |
0.03-1.85A Stal platerowana miedzią
2.50-5.00A Miedź platerowana cynową
|
| Charakterystyka lutowania |
Zdolność lutowania zgodnie z MIL-STD-202, metodą 208E |
| Materiał izolacyjny |
Utrzymany, opalany polimer epoksydowy spełnia wymagania normy UL 94V-0. |
| Etykietowanie urządzenia |
Oznakowane: SC, napięcie, nominalny prąd |
Opakowanie Ilość:
| Numer części |
Ilość (pc/zwojowiec) |
| SC30-250SW0D |
1000 |
Zastosowanie
Produkty cyfrowe, aparaty fotograficzne, telefony komórkowe, ramki do zdjęć, panele sterujące, zabawki, lcd, zasilacze,
Sprzęt komunikacyjny, produkty bezpieczeństwa, audio, konwertery.
