Name: Światło promieniowe PPTC bezpiecznik regulowany SC60-090CW0D I utrzymać 0,9A Maksymalne napięcie 60Vdc
Brand: SOCAY
SKU: SC60-090CW0D
Rating: 4.7 (195 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa komponentu: resetowalny bezpiecznik pptc

Pakiet: Ołów promieniowy

Trzymam.: 0,9A

podróżuję: 1.8A

V max: 60 V

Maksymalnie: 40A

Typ P.: 1,0 W

Maksymalny czas do zadziałania prądu: 4.5A

Maksymalny czas do wyłączenia: 10.0sek

Odporność min: 0.2Ω

Maks. rezystancja: 0.31Ω

Odporność 1max: 0.47Ω

Podkreślić:

Światłowe bezpieczniki PPTC

Zmiennik PPTC 60VDC

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH, RoHS, ISO

Numer modelu: SC60-090CW0D

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

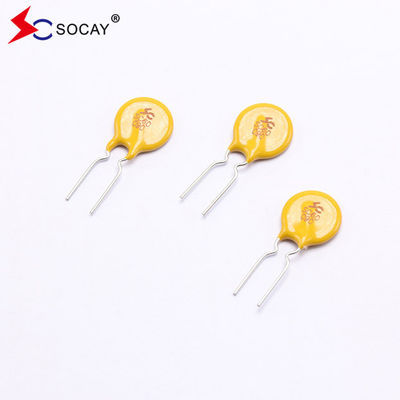

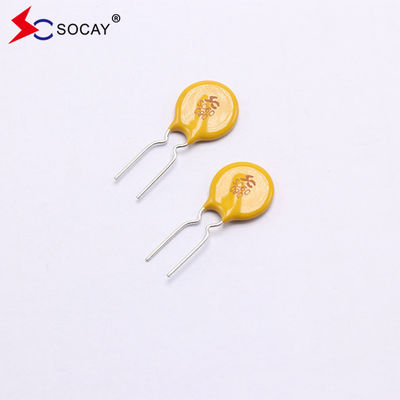

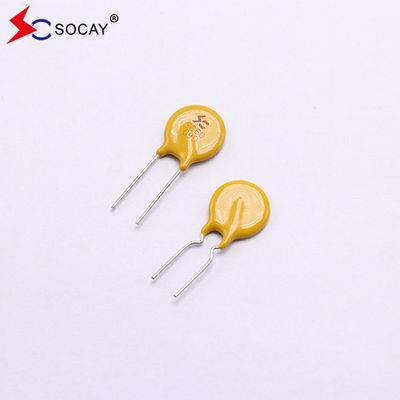

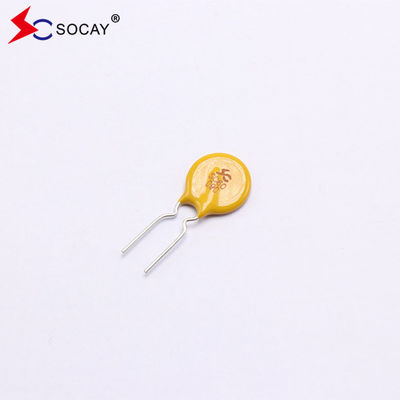

Światło promieniowe PPTC bezpiecznik regulowany SC60-090CW0D I utrzymać 0,9A Maksymalne napięcie 60Vdc

opis produktu

Światło promieniowe PPTC bezpiecznik regulowany SC60-090CW0D I utrzymać 0,9A Maksymalne napięcie 60Vdc

PPTC resetable fuse DATASHEET:SC60-090CW0D_v96.2.pdf

Metody selekcji

1"Wartość wyjściowa (prąd utrzymujący) > normalny prąd roboczy w obwodzie Vmax ≥ normalne napięcie w obwodzie, temperatura otoczenia.

2"Prąd roboczy klienta dzielony przez współczynnik temperatury ≤ prąd roboczy produktu.

Parametry elektryczne:

CzęśćLiczba	Ja..._Wstrzymać.(A)	Ja..._wycieczka(A)	V_maks. (Vdc)	Ja..._maks. (A)	P_dtyp (W)	Maksymalny czas Do Trip.		Ristnienie
Środki zabezpieczające PPTC do ponownego ustawienia						Aktualność (A)	Czas (S)	R_min (Ω)	R_maks. (Ω)	R1_maks. (Ω)
SC60-090CW0D	0.90	1.80	60	40	1.00	4.5	10.0	0.20	0.31	0.47

Właściwości termistora o dodatnim współczynniku temperatury polimerowego PPTC (przystosowalny bezpiecznik)
> wrażliwe na prąd i temperaturę, wzrasta opór wraz ze wzrostem temperatury i prądu;
> Prędkość reakcji termistora o dodatnim współczynniku temperatury polimerowego PPTC (przystosowalny bezpiecznik) jest powolna, zazwyczaj dziesiątki milisekund lub nawet sekundy,i prąd nie przepływa przez termistor o dodatnim współczynniku temperatury polimeru PPTC (przystosowany bezpiecznik). związane;
> Ma właściwości samoodwracalne i może być wielokrotnie stosowany w układach w zakresie jego znamionowego użytkowania;
> Termistor o dodatnim współczynniku temperatury polimerowego PPTC (przystosowany bezpiecznik) ma niską wartość oporu w normalnych warunkach pracy obwodu i nie ma prawie żadnego wpływu na obwód;
> Podczas użytkowania termistor o dodatnim współczynniku temperatury polimerowego PPTC (przystosowalny bezpiecznik) jest podłączony szeregowo do obwodu;
> Nasz PPTC polimerowy termistor o dodatnim współczynniku temperatury (przystosowalny bezpiecznik) utrzymuje prąd 30mA ~ 14A i maksymalne napięcie 5V ~ 600V.

Wykorzystanie bezpieczników PPTC z możliwością ponownego ustawienia:

u Huby USB, porty i urządzenia peryferyjne

u Porty zasilania

u porty IEEE1394

u Ochrona silnika

u Komputery i urządzenia peryferyjne

u Elektronika ogólna

Wykres temperatury I_Wstrzymać.(A):

Temperatura pracy otoczenia	-40°C	-20°C	0°C	23°C	30°C	40°C	50°C	60°C	70°C	85°C
Odsetek zmniejszenia	145%	130%	120%	100%	95%	88%	80%	71%	66%	56%

Procedury badań i wymagania:

Badanie	Warunki badania	Kryteria akceptacji/odmowy
Odporność	W powietrzu nieruchomym @25±2°C	Rmin≤R≤Rmax
Prąd w trybie utrzymania	60 min, w miejscu zatrzymania, w spokojnym powietrzu @25±2°C	Żadnej podróży.
Czas na podróż	Prąd określony, Vmax, @25±2°C	T≤ maksymalny czas do podróży
Życie cyklu podróży	Vmax, Imax, 100 cykli	Brak łuku lub pieczenia
Wytrzymałość w podróży	Vmax, 24 godziny	Brak łuku lub pieczenia

Specyfikacje fizyczne bezpieczników PPTC do ponownego ustawienia:

Materiał ołowiu	0.03-1.85A Stal platerowana miedzią 2.50-5.00A Miedź platerowana cynową
Charakterystyka lutowania	Zdolność lutowania zgodnie z MIL-STD-202, metodą 208E
Materiał izolacyjny	Utrzymany, opalany polimer epoksydowy spełnia wymagania normy UL 94V-0.
Etykietowanie urządzenia	Oznakowane: SC, napięcie, nominalny prąd

Wymagania dotyczące bezpieczeństwa i bezpieczeństwa

Numer części	Ilość (pc/zwojowiec)
SC60-090CW0D	1000

Światło promieniowe PPTC bezpiecznik regulowany SC60-090CW0D I utrzymać 0,9A Maksymalne napięcie 60Vdc 0

Wnioski

Produkty cyfrowe, aparaty fotograficzne, telefony komórkowe, ramki do zdjęć, panele sterujące, zabawki, ekrany LCD, źródła zasilania, sprzęt komunikacyjny, produkty bezpieczeństwa, audio, konwertery.Jest stosowany w prawie wszystkich produktach zasilania niskiego napięcia, i opakowania ochronne przed błyskawicami itp.
