24V PPTC regulowany bezpiecznik SCF035-24-1206RB SMD1206 pakiet Imax 100A

3500 SZT
MOQ
negotiable
Cena £
24V PPTC regulowany bezpiecznik SCF035-24-1206RB SMD1206 pakiet Imax 100A
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: resetowalny bezpiecznik pptc
Rodzaj opakowania: SMD1206
Trzymam.: 0,35A
podróżuję: 0,75A
V max: 24v
Maksymalnie: 100A
Typ P.: 0,6 W
Maksymalny czas do zadziałania prądu: 8A
Maksymalny czas do wyłączenia: 0,1 sek
Odporność min: 0,25 Ω
Maks. rezystancja: 1,4 Ω
Podkreślić:

24V PPTC bezpiecznik odresetowalny

,

PPTC resetowalny bezpiecznik 100A

,

PPTC 24V bezpiecznik zwrotny
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL, TUV, REACH, RoHS, ISO
Numer modelu: SCF035-24-1206RB
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

Oryginalny dostawca fabryczny 24V bezpiecznik zwrotny PPTC SCF035-24-1206RB SMD1206 Pakiet Imax 100A



DATA SHEET:SCF1206RB Seria_v2207.1.pdf



Numer części Prąd w trybie utrzymania Aktualność podróży Napęd nominalny Maksymalny prąd Typowa moc

Maksymalny czas

Do Trip.

 Odporność
  Ja...Wstrzymać.(A) Ja...wycieczka(A)

Vmaks.

(Vdc)

Ja...maks.

(A)

PDtypowy.

(W)

Aktualność

(A)

Czas

(sek.)

Rmin

(Ω)

R1max

(Ω)
SCF005-1206RB 0.05 0.15 60.0 100 0.4 0.25 1.50 3.600 50.00
SCF010-1206RB 0.10 0.25 60.0 100 0.4 0.50 1.00 1.600 15.00
SCF012-1206RB 0.12 0.29 30.0 100 0.4 1.00 0.20 1.350 12.00
SCF016-1206RB 0.16 0.37 30.0 100 0.4 1.00 0.30 1.000 6.000
SCF020-1206RB 0.20 0.46 24.0 100 0.6 8.00 0.08 0.350 3.500
SCF020-30-1206RB 0.20 0.46 30.0 100 0.6 8.00 0.08 0.350 3.500
SCF025-24-1206RB 0.25 0.50 24.0 100 0.6 8.00 0.08 0.350 2.700
SCF025-1206RB 0.25 0.50 16.0 100 0.6 8.00 0.08 0.350 2.700
SCF030-1206RB 0.30 0.65 16.0 100 0.6 8.00 0.10 0.250 2.000
SCF035-1206RB 0.35 0.75 16.0 100 0.6 8.00 0.10 0.250 1.300
Wymagania w zakresie bezpieczeństwa 0.35 0.75 24.0 100 0.6 8.00 0.10 0.250 1.400
SCF035-30-1206RB 0.35 0.75 30.0 100 0.6 8.00 0.10 0.250 1.400
SCF050-1206RB 0.50 1.00 6.0 100 0.6 8.00 0.10 0.150 0.700
Wymagania w zakresie bezpieczeństwa 0.50 1.00 13.2 100 0.6 8.00 0.10 0.150 0.700
SCF050-16-1206RB 0.50 1.00 16.0 100 0.6 8.00 0.10 0.150 1.000
SCF050-24-1206RB 0.50 1.00 24.0 100 0.6 8.00 0.10 0.150 0.750
SCF075-1206RB 0.75 1.50 6.0 100 0.6 8.00 0.20 0.090 0.500
Wymogi dotyczące: 0.75 1.50 13.2 100 0.6 8.00 0.20 0.090 0.500
SCF075-16-1206RB 0.75 1.50 16.0 100 0.6 8.00 0.20 0.090 0.500
SCF100-1206RB 1.00 1.80 6.0 100 0.6 8.00 0.30 0.055 0.270
SCF100-13.2-1206RB 1.00 1.80 13.2 100 0.6 8.00 0.30 0.055 0.270
SCF110-1206RB 1.10 1.80 8.0 100 0.6 8.00 0.30 0.050 0.230
SCF110-16-1206RB 1.10 1.80 16 100 0.6 8.00 0.30 0.050 0.260
SCF150-1206RB 1.50 3.00 6.0 100 0.8 8.00 1.00 0.040 0.130
SCF150-12-1206RB 1.50 3.00 12.0 40 0.6 8.00 1.00 0.040 0.130
SCF200-1206RB 2.00 3.50 6.0 100 0.8 8.00 1.00 0.018 0.080

Ja... Wstrzymać.Maksymalny prąd urządzenia nie będzie uruchomiony w 25°CCiągłe powietrze.

Ja... wycieczka= Prąd wybuchowy. Minimalny prąd, przy którym urządzenie zawsze wybucha w 25°CCiągłe powietrze.

V maks.= Maksymalne napięcie robocze urządzenia może wytrzymać bez uszkodzenia przy prądzie nominalnym (Imax).

Ja... maks.= Maksymalny prąd uszkodzenia, jaki urządzenie może wytrzymać bez uszkodzenia przy napięciu znamionowym (Vmax).

P dtyp= maksymalne rozpraszanie mocy przy uruchomieniu urządzenia w 25°Cśrodowisko powietrza nieruchomego przy napięciu znamionowym.

R min= minimalny opór urządzenia przed uruchomieniem przy 25°C.

R 1max= Maksymalny opór urządzenia mierzy się po godzinie od odtoku.





Charakterystyka:

u Zgodne z przepisami RoHS i wolne od halogenów

u Szybsze wybicie, 1206 wymiar, montaż powierzchni, stan stały

u Prąd pracy: 0,05A ~ 2,00A

u Maksymalne napięcie: 6V ~ 60Vdc

u Temperatura pracy: -40°C ~ + 85°C







BadaniePozycja Warunki badania Przyjmij. / Kryteria odrzucenia
Odporność W powietrzu nieruchomym @ 25°C Rmin≤R≤R1maks.
Czas na podróż Prąd określony, Vmaks., 25°C T≤ maksymalny czas podróży
Prąd utrzymujący 30min, w IH Żadnej podróży.
Życie cyklu podróży Vmaks.Ja...maks., 100 cykli Brak łuku lub pieczenia
Wytrzymałość w podróży Vmaks., 1 godzina Brak łuku lub pieczenia









BadaniePozycja Warunki badania Zmiana oporu
Pasywne starzenie się 85°C, 1000 godzin ± 10%
Wilgotność, starzenie się 85°C/85%RH.100 godzin ± 5%
Wstrząs cieplny

MIL-STD-202, metoda 107G

+85°C/-40°C, 20 razy

 ±33% zmiany typowego oporu
Odporność na rozpuszczalniki MIL-STD-202, metoda 215 Żadnych zmian.
Wibracje ML-STD-883C, warunek badania A Żadnych zmian.





Model Maksymalna temperatura pracy otoczenia (°C)
  -40 -20 0 25 40 50 60 70 85
SCF005-1206RB 0.09 0.08 0.06 0.05 0.04 0.036 0.033 0.029 0.02
SCF010-1206RB 0.18 0.16 0.12 0.10 0.08 0.072 0.066 0.058 0.04
SCF012-1206RB 0.216 0.192 0.144 0.120 0.096 0.086 0.079 0.070 0.048
SCF016-1206RB 0.288 0.256 0.192 0.160 0.128 0.115 0.106 0.093 0.064
SCF020-1206RB 0.31 0.26 0.22 0.20 0.18 0.16 0.15 0.13 0.07
SCF020-30-1206RB 0.31 0.26 0.22 0.20 0.18 0.16 0.15 0.13 0.07
SCF025-24-1206RB 0.37 0.33 0.29 0.25 0.22 0.20 0.17 0.15 0.12
SCF025-1206RB 0.37 0.33 0.29 0.25 0.22 0.20 0.17 0.15 0.12
SCF030-1206RB 0.444 0.396 0.348 0.30 0.264 0.24 0.204 0.18 0.144
SCF035-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
Wymagania w zakresie bezpieczeństwa 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF035-30-1206RB 0.50 0.45 0.40 0.35 0.30 0.27 0.24 0.21 0.15
SCF050-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
Wymagania w zakresie bezpieczeństwa 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-16-1206RB 0.71 0.64 0.57 0.50 0.42 0.39 0.35 0.31 0.25
SCF050-24-1206RB 0.639 0.576 0.513 0.50 0.378 0.351 0.315 0.279 0.225
SCF075-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
Wymogi dotyczące: 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF075-16-1206RB 1.14 1.01 0.88 0.75 0.65 0.59 0.54 0.49 0.41
SCF100-1206RB 1.45 1.31 1.15 1.00 0.84 0.77 0.69 0.61 0.48
SCF100-13.2-1206RB 1.305 1.179 1.035 1.00 0.756 0.693 0.621 0.549 0.432
SCF110-1206RB 1.595 1.441 1.265 1.10 0.924 0.847 0.759 0.671 0.528
SCF110-16-1206RB 1.595 1.441 1.265 1.10 0.924 0.847 0.759 0.671 0.528
SCF150-1206RB 2.18 1.94 1.72 1.50 1.28 1.17 1.06 0.96 0.77
SCF150-12-1206RB 2.18 1.94 1.72 1.50 1.28 1.17 1.06 0.96 0.77
SCF200-1206RB 2.60 2.44 2.35 2.00 1.78 1.67 1.50 1.45 1.10

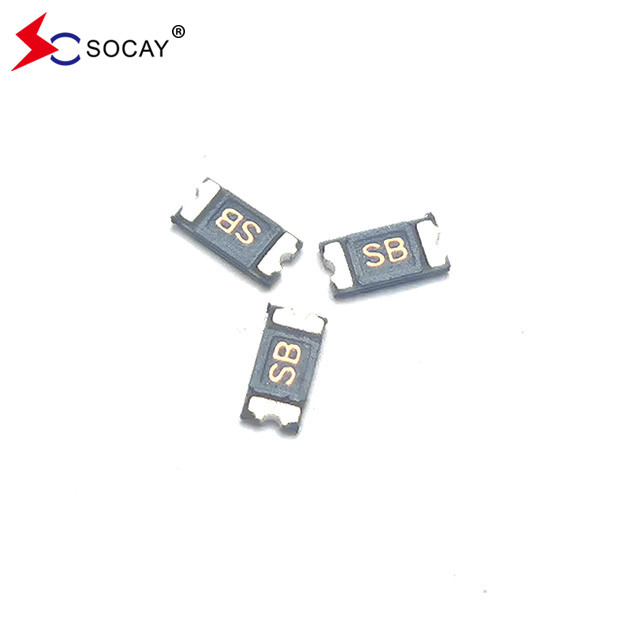

24V PPTC regulowany bezpiecznik SCF035-24-1206RB SMD1206 pakiet Imax 100A 0

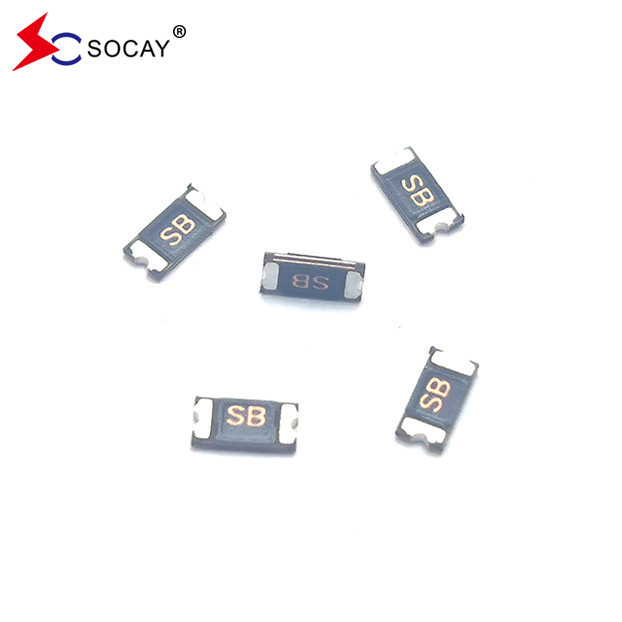

24V PPTC regulowany bezpiecznik SCF035-24-1206RB SMD1206 pakiet Imax 100A 1

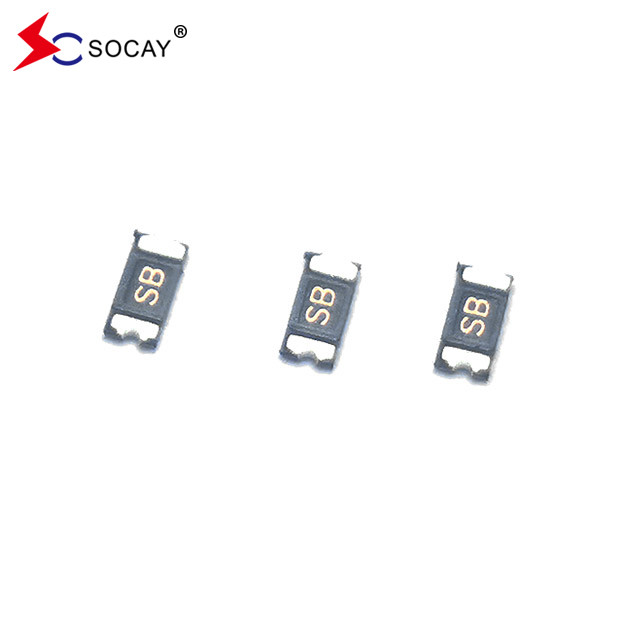

24V PPTC regulowany bezpiecznik SCF035-24-1206RB SMD1206 pakiet Imax 100A 2

24V PPTC regulowany bezpiecznik SCF035-24-1206RB SMD1206 pakiet Imax 100A 3



Numer części Ilość Numer części Ilość
SCF005-1206RB 3500 sztuk SCF050-24-1206RB 3500 sztuk
SCF010-1206RB 3500 sztuk SCF075-1206RB 5000 sztuk
SCF012-1206RB 3500 sztuk Wymogi dotyczące: 5000 sztuk
SCF016-1206RB 5000 sztuk SCF075-16-1206RB 3500 sztuk
SCF020-1206RB 5000 sztuk SCF100-1206RB 5000 sztuk
SCF020-30-1206RB 5000 sztuk SCF100-13.2-1206RB 3500 sztuk
SCF025-1206RB 5000 sztuk SCF110-1206RB 5000 sztuk
SCF025-24-1206RB 5000 sztuk SCF110-16-1206RB 3500 sztuk
SCF030-1206RB 5000 sztuk SCF150-1206RB 3500 sztuk
SCF035-1206RB 5000 sztuk SCF150-12-1206RB 3500 sztuk
Wymagania w zakresie bezpieczeństwa 3500 sztuk SCF200-1206RB 3500 sztuk
SCF035-30-1206RB 3500 sztuk - Tak. - Tak.
SCF050-1206RB 5000 sztuk - Tak. - Tak.
Wymagania w zakresie bezpieczeństwa 5000 sztuk - Tak. - Tak.
SCF050-16-1206RB 5000 sztuk - Tak. - Tak.





Etykietka:

Środki zabezpieczające SMD

Bezpiecznik resetowalny do montażu powierzchniowego

Zresetowalny PPTC polimerowy
