Nazwa produktu: Tyrystorowe tłumiki przepięć (TSS)

Sprawa: DO-214AA/SMB

VDRM (min.): 190 V

IDRM: 5μA

Vs @100V/μS (maks.): 260 V

Jest (maks.): 800mA

Vt @It=2,2A (maks.): 4V

To (maks.): 2.2A

Ih (Min.): 150mA

C0 @1 MHz, odchylenie 2 V (typ.): 60pF

Podkreślić:

Tyrystory ESD

Słupki ESD do ochrony przed napięciem

P2300SB

Podstawowe informacje

Miejsce pochodzenia: Shenzhen, Guangdong, Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH,RoHS,ISO

Numer modelu: P2300SB

Dokument: Broszura produktu w wersji PDF

Zapłata

Szczegóły pakowania: szpula z taśmą, luzem

Czas dostawy: 5-8 dni roboczych

Galeria

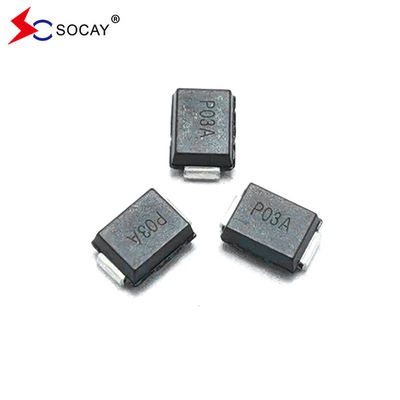

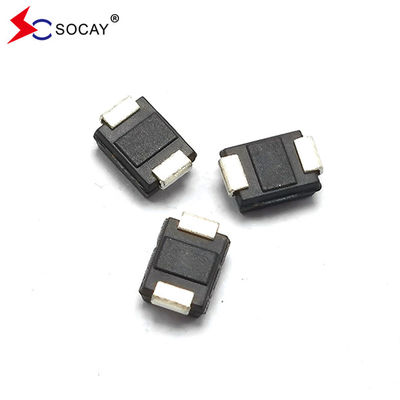

Thyristor P2300SB ESD Suppressors DO-214AA Półprzewodnik do ochrony przed przeciążeniami

opis produktu

Thyristor P2300SB Esd Suppressors DO-214AA Półprzewodnik do ochrony przed przeciążeniami

DATA SHEET:PXXX0SB_v2103.1.pdf

Numer części	Oznakowanie	V_DRM@I_DRM= 5 μA	VS ① @100V/μS	V_T @I_T=2.2A	Ja..._S	Ja..._T	Ja..._H	C0 2 @ 1MHz, 2V bias
		Vmin	Vmaks.	Vmaks.	mAmaks.	Amaks.	mAmin	pF typ
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
P3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Uwaga: 1 Vs mierzy się przy 100 KV/s. 2 Pojemność poza stanem jest mierzona w V_D.C.=2V, V_RMS=1V, f=1MHz.

Thyristor P2300SB ESD Suppressors DO-214AA Półprzewodnik do ochrony przed przeciążeniami 0

Opis:

Seria PXXX0SB jest przeznaczona do ochrony sprzętu szerokopasmowego, takiego jak modemy, karty linii, CPE i DSL przed uszkodzeniem przez przepływy nad napięciem.Seria dostarcza rozwiązania do montażu powierzchniowego, które umożliwia sprzętowi zgodność z światowymi normami regulacyjnymi.

Charakterystyka:

u Niskie przekroczenie napięcia

u Niskie napięcie w stanie bieżącym

u Nie pogarsza zdolności do nadwyżki po wielokrotnych zdarzeniach nadwyżki w zakresie granicznym

u Utrata zwarcia w przypadku przekroczenia wartości ratingowych

u Niska pojemność

Stosowane normy światowe:

u TIA-968-A

u ITU K.20/21 Powiększony poziom

u ITU K.20/21 Poziom podstawowy

u budynek GR 1089 Inter

u IEC 6100-4-5

u YD/T 1082

u YD/T 993

u YD/T 950

Parametry	Definicja
Ja..._S	Prąd przełącznikowy- maksymalny prąd wymagany do przejścia na stan włączony
Ja..._DRM	Prąd przecieku- maksymalny szczyt prądu w stanie wyłączonym mierzony w V_DRM
Ja..._H	Prąd utrzymujący- minimalny prąd wymagany do utrzymania stanu
Ja..._T	Prąd w stanie aktywnym- maksymalny nominalny ciągły prąd w stanie aktywnym
V_S	Napięcie przełącznikowe- maksymalne napięcie przed przełączeniem na stat
V_DRM	Szczytowe napięcie w stanie wyłączonym- maksymalne napięcie, które może być zastosowane przy utrzymaniu stanu wyłączonego
V_T	Napięcie w stanie aktywnym- maksymalne napięcie mierzone przy prądzie znamionowym w stanie aktywnym
C₀	Pojemność poza stanem- pojemność typowa zmierzona w stanie wyłączonym

Zestaw	2/10 μS¹	8/20 μS¹		10/160 μS¹	10/560 μS¹	10/1000 μS¹	5/310 μS¹	Ja..._TSM 50/60 Hz	di/dt
	2/10 μS²	1.2/50 μS²		10/160 μS²	10/560 μS²	10/1000 μS²	10/700 μS²
	Minutkę.	Minutkę.		Minutkę.	Minutkę.	Minutkę.	Amin	Minutkę.	Ampere/μs maksymalnie
B	250	250		150	100	80	100	30	500
Uwaga: Forma fali prądu w μs Forma fali napięcia w μs			- Maksymalny prąd impulsowy (I_PP) jest powtarzalny i gwarantowany przez całe życie produktu. - Ja..._PPWymagania w zakresie temperatury od -40 do +85oC - Urządzenie musi być początkowo w równowadze termicznej przy temperaturze -40°C < T_J< + 150°C

Blokowanie napięcia wysokiej temperatury	80% nominalny VDRM (szczyt VAC) +125°C lub +150°C, ołowiany materiał stop miedziany wysokiej temperatury, blokada napięcia 504 lub 1008 godzin MIL-STD-750 (metoda 1040) JEDEC, JESD22-A-101

Cykl temp.	-65°C do +150°C, 15 min. pobyt, 10 do 100 cykli.

Temperatura i wilgotność stronnicze	52 VDC (+85°C) 85% RH, 504 do 1008 h. EIA/ JEDEC, JESD22-A-101
Przechowywanie w wysokiej temperaturze	+150°C 1008 h. MIL-STD-750 (metoda 1031) JEDEC, JESD22-A-101
Przechowywanie w niskich temperaturach	-65°C, 1008 godzin.
Wstrząs cieplny	0°C do +100°C, 5 min. zatrzymania, 10 s. przenoszenia, wstrząs cieplny 10 cykli.
Autoklaw (Próba w kuchence ciśnieniowej)	+121°C, 100%RH, 2atm, 24 do 168 h. EIA/Test w kuchence) JEDEC, JESD22-A-102
Odporność na ciepło lutowe	+260°C, 30 s. MIL-STD-750 (metoda 2031
Poziom wrażliwości na wilgoć	85% RH, +85°C, 168 godzin, 3 cykle ponownego przepływu Poziom (+260°C Szczyt).

Materiał ołowiu	Zestaw miedzi
Zakończenie terminala	Wyrobek o masie nieprzekraczającej 10 kg
Materiał nadwozia	Uznany przez UL epoksyd spełniający klasyfikację zapalności 94V-0

Numer części	Zestaw składników	Ilość	Opakowanie Opcja	Specyfikacja opakowania
Pxxx0SB	DO-214AA	2500	Taśma i rolka - taśma 12mm/13"	EIA -481 - D

Thyristor P2300SB ESD Suppressors DO-214AA Półprzewodnik do ochrony przed przeciążeniami 1
