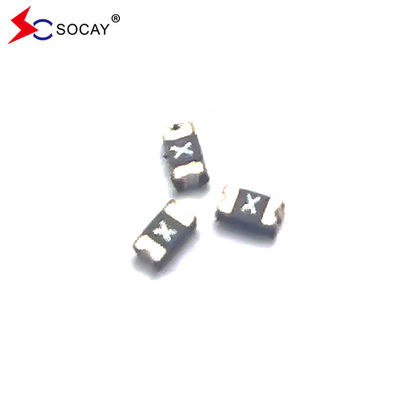

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie

4000szt
MOQ
negotiable
Cena £
PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa produktu: resetowalny bezpiecznik pptc
Rodzaj opakowania: SMD0603
Trzymam.: 0.02A
podróżuję: 0,06A
V max: 30V
Maksymalnie: 20A
Typ P.: 0,5 W
Maksymalny czas do zadziałania prądu: 0,2A
Maksymalny czas do wyłączenia: 1 sekunda
Odporność min: 12Ω
Maks. rezystancja: 70 Ω
Podkreślić:

Zapewnienie o bezpieczeństwie

,

Zapewnienie na powierzchni
Podstawowe informacje
Miejsce pochodzenia: Shenzhen, Guangdong, Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: UL, TUV, REACH, RoHS, ISO
Numer modelu: SCF002-0603RB
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

Nawierzchnia podgrzewana, regulowalna PPTC SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie 0603 Wymiar Solid Stat



DATA SHEET:SCF0603RB Seria_v2108.1.pdf



Numer części Prąd w trybie utrzymania Aktualność podróży Napęd nominalny Maksymalny prąd Typowa moc

Maksymalny czas

Do Trip.

 Odporność
  Ja...Wstrzymać.(A) Ja...wycieczka(A)

Vmaks.

(Vdc)

Ja...maks.

(A)

PDtypowy.

(W)

Aktualność

(A)

Czas

(sek.)

Rmin

(Ω)

R1max

(Ω)
SCF001-0603RB 0.01 0.03 30.0 20.0 0.50 0.20 1.00 15.00 100.0
Wymagania w zakresie bezpieczeństwa 0.02 0.06 30.0 20.0 0.50 0.20 1.00 12.00 70.00
Wymagania w zakresie bezpieczeństwa 0.03 0.09 30.0 20.0 0.50 0.15 1.00 6.000 65.00
SCF004-0603RB 0.04 0.12 24.0 20.0 0.50 0.20 1.00 4.000 45.00
Wymagania w zakresie ochrony środowiska 0.05 0.15 24.0 20.0 0.50 0.25 1.00 3.000 35.00
SCF010-0603RB 0.10 0.30 15.0 40.0 0.50 0.50 1.00 0.900 8.000
SCF020-0603RB 0.20 0.50 9.0 40.0 0.50 1.00 0.60 0.550 3.500
SCF025-0603RB 0.25 0.55 9.0 40.0 0.50 8.00 0.08 0.500 3.000
SCF030-0603RB 0.30 0.70 6.0 40.0 0.50 8.00 0.10 0.300 2.000
SCF035-0603RB 0.35 0.75 6.0 40.0 0.50 8.00 0.10 0.200 1.400
SCF040-0603RB 0.40 0.80 6.0 40.0 0.50 8.00 0.10 0.150 0.900
SCF050-0603RB 0.50 1.00 6.0 40.0 0.50 8.00 0.10 0.100 0.800

Ja... Wstrzymać.Maksymalny prąd urządzenia nie będzie uruchomiony w 25°C, nie ruszaj się.

Ja... wycieczka= Prąd wybuchowy. Minimalny prąd, przy którym urządzenie zawsze wybucha w 25°C, nie ruszaj się.

V maks.= Maksymalne napięcie robocze urządzenia może wytrzymać bez uszkodzenia przy prądzie nominalnym (Imax).

Ja... maks.= Maksymalny prąd uszkodzenia, jaki urządzenie może wytrzymać bez uszkodzenia przy napięciu znamionowym (Vmax).

P dtyp= maksymalne rozpraszanie mocy przy uruchomieniu urządzenia w 25°Środowisko C bez ruchu powietrza przy napięciu nominalnym.

R min= minimalny opór urządzenia przed uruchomieniem przy 25°C.

R 1max= Maksymalny opór urządzenia mierzy się po godzinie od odtoku.





PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie 0



Charakterystyka:

u Zgodne z przepisami RoHS i wolne od halogenów

u Szybsze wybicie, 0603 Wymiar, Mountable na powierzchni, Stałe

u Prąd pracy: 0,01A ~ 0,50A

u Maksymalne napięcie: 6V ~ 30Vdc

u Temperatura pracy: -40°C ~ + 85°C







BadaniePozycja Warunki badania Przyjmij. / Kryteria odrzucenia
Odporność W powietrzu nieruchomym @ 25°C Rmin≤R≤R1maks.
Czas na podróż Prąd określony, Vmaks., 25°C T≤ maksymalny czas podróży
Prąd utrzymujący 30min, w IH Żadnej podróży.
Życie cyklu podróży Vmaks.Ja...maks., 100 cykli Brak łuku lub pieczenia
Wytrzymałość w podróży Vmaks., 1 godzina Brak łuku lub pieczenia



Materiały końcowe Pozostałe, o szerokości przekraczającej 1 mm
Strefa lutowania spełnia specyfikację EIA RS 186-9E i ANSI/J-STD-002 Kategoria 3.



BadaniePozycja Warunki badania Zmiana oporu
Pasywne starzenie się 85°C, 1000 godzin ± 10%
Wilgotność, starzenie się 85°C/85%RH.100 godzin ± 5%
Wstrząs cieplny

MIL-STD-202, metoda 107G

+85°C/-40°C, 20 razy

 ±33% zmiany typowego oporu
Odporność na rozpuszczalniki MIL-STD-202, metoda 215 Żadnych zmian.
Wibracje ML-STD-883C, warunek badania A Żadnych zmian.



Model Maksymalna temperatura pracy otoczenia (°C)
  -40 -20 0 25 40 50 60 70 85
SCF001-0603RB 0.014 0.0125 0.0115 0.010 0.0085 0.007 0.006 0.005 0.0035
Wymagania w zakresie bezpieczeństwa 0.028 0.025 0.023 0.020 0.017 0.014 0.012 0.010 0.007
Wymagania w zakresie bezpieczeństwa 0.042 0.038 0.035 0.030 0.026 0.021 0.018 0.015 0.011
SCF004-0603RB 0.056 0.050 0.046 0.040 0.034 0.028 0.024 0.020 0.014
Wymagania w zakresie ochrony środowiska 0.070 0.063 0.058 0.050 0.043 0.035 0.030 0.025 0.018
SCF010-0603RB 0.140 0.125 0.115 0.100 0.085 0.070 0.060 0.050 0.035
SCF020-0603RB 0.280 0.250 0.230 0.200 0.170 0.140 0.120 0.100 0.070
SCF025-0603RB 0.350 0.310 0.290 0.250 0.210 0.180 0.150 0.130 0.090
SCF030-0603RB 0.420 0.380 0.350 0.300 0.260 0.210 0.180 0.150 0.110
SCF035-0603RB 0.470 0.440 0.390 0.350 0.300 0.270 0.240 0.200 0.140
SCF040-0603RB 0.540 0.500 0.450 0.400 0.340 0.310 0.270 0.230 0.160
SCF050-0603RB 0.670 0.630 0.560 0.500 0.430 0.390 0.340 0.290 0.200

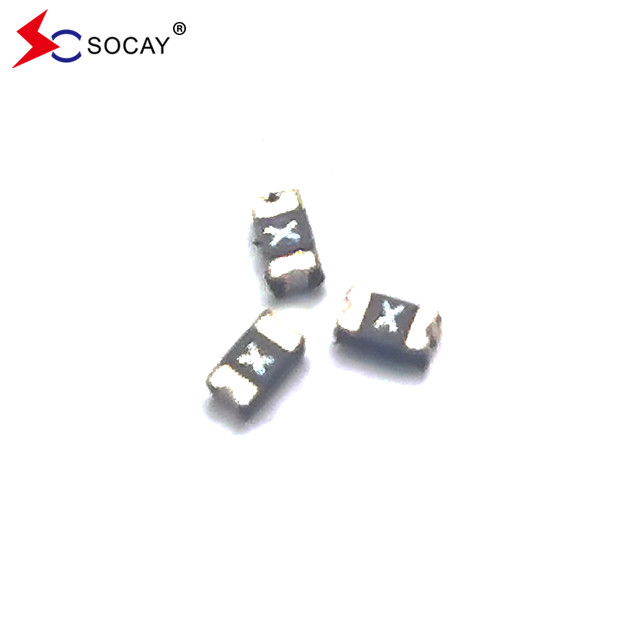

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie 1

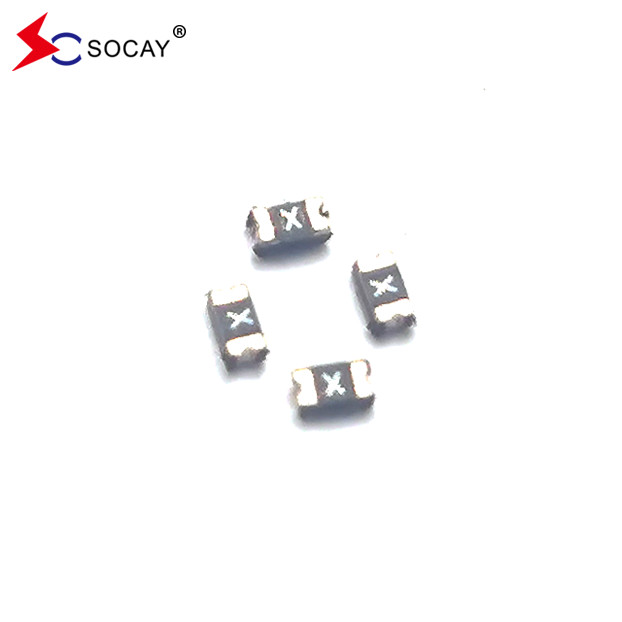

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie 2

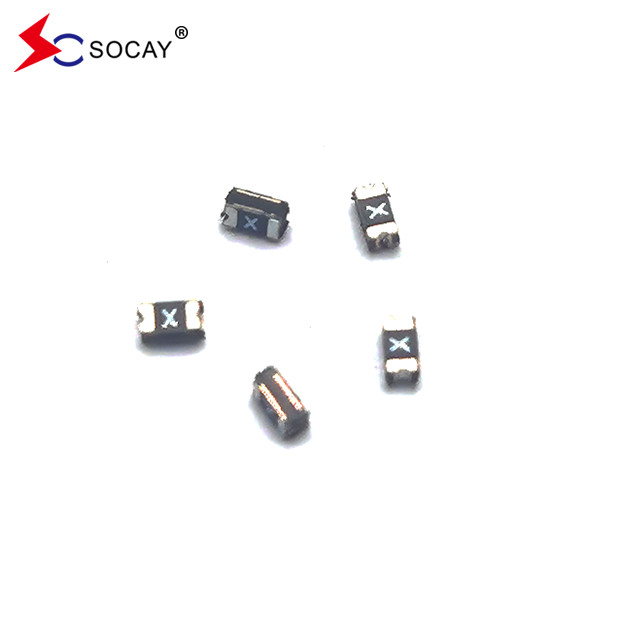

PPTC Surface Mount Resetable Fuse SCF002-0603RB 0.02A 30Vmax Szybsze uruchamianie 3



Numer części Ilość Numer części Ilość
SCF001-0603RB 4000 sztuk SCF020-0603RB 5000 sztuk
Wymagania w zakresie bezpieczeństwa 4000 sztuk SCF025-0603RB 5000 sztuk
Wymagania w zakresie bezpieczeństwa 5000 sztuk SCF030-0603RB 5000 sztuk
SCF004-0603RB 5000 sztuk SCF035-0603RB 5000 sztuk
Wymagania w zakresie ochrony środowiska 5000 sztuk SCF040-0603RB 4000 sztuk
SCF010-0603RB 5000 sztuk SCF050-0603RB 4000 sztuk



Etykietka:

Środki zabezpieczające SMD

Bezpiecznik resetowalny do montażu powierzchniowego

Zresetowalny PPTC polimerowy
