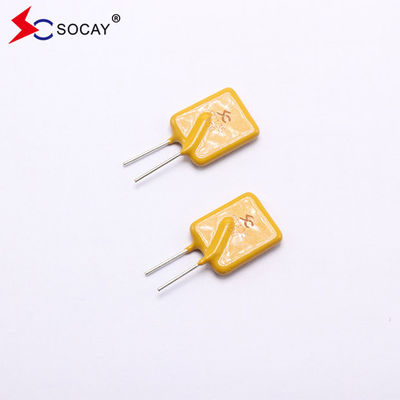

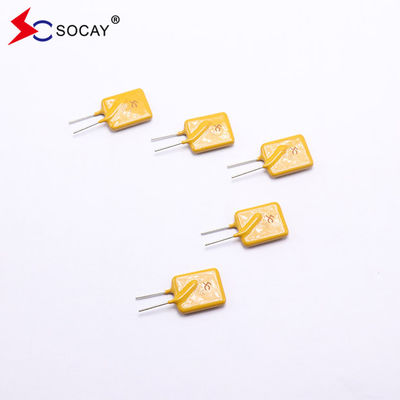

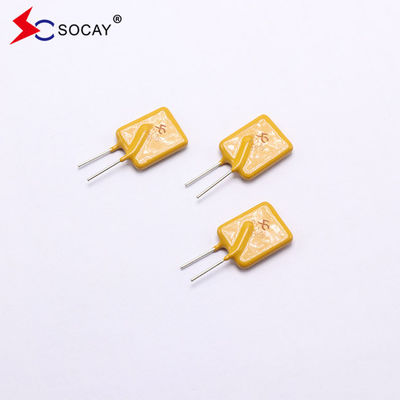

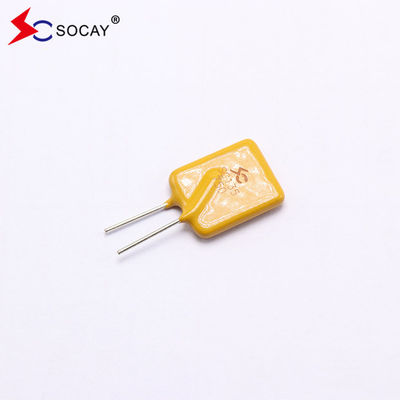

SOCAY PPTC SC135-750SZ0D Prąd operacyjny 0,75A dla portów zasilania
Zresetowalny PPTC polimerowy- Nie.DATA SHEET:SC135-750SZ0D_v912.1.pdf
Parametry elektryczne:
| Numer części |
Ja...Wstrzymać.(A) |
Ja...wycieczka(A) |
Vmaks.
(Vdc)
|
Ja...maks.
(A)
|
Pdtyp
(W)
|
Maksymalny czas
Do Trip.
|
Ristnienie |
| Zresetowalny PPTC polimerowy |
|
|
|
|
|
Aktualność
(A)
|
Czas
(S)
|
Rmin
(Ω)
|
Rmaks.
(Ω)
|
R1maks.
(Ω)
|
|
SC135-750SZ0D
|
0.75 |
1.50 |
135 |
20 |
3.5 |
3.75 |
20.00 |
0.50 |
0.85 |
1.28 |
| |
O PPTC
Współczynnik pozytywnej temperatury polimerowej jest rodzajem elektronicznego elementu ochronnego przed prądem prądu, który jest wykonany z polimeru organicznego o wysokim poziomie polimeru w warunkach wysokiego ciśnienia,reakcja wysokiej temperatury i wulkanizacji, po dopingu materiałami przewodzącymi cząstkami i przetworzone specjalną technologią.podczas gdy bezpiecznik samorecovery ma ochronę przed przegrzaniem prądu, automatyczne odzyskiwanie podwójnych funkcji.
Standardy robocze PPTC
Standard pracy PPTC
Podłączone do obwodu, gdy występuje nieprawidłowy prąd, wartość oporu momentalnie wzrasta i działa jako ograniczacz prądu.Wraca do stanu niskiego oporu i obwód działa normalnie..
Wymagania w odniesieniu do PPTC polimerowego:
|
u Zgodne z RoHS i wolne od halogenów
u Urządzenia oświetlone promieniowo
u Utrzymujący ogień, epoksydowy polimerowy materiał izolacyjny spełnia wymagania UL94V-0
u PPTC Prąd operacyjny bezpiecznika zwrotnego: 0,90A, maksymalne napięcie: 60Vdc, temperatura pracy: -40°C do +85°C
|
Zresetowalne aplikacje PPTC polimerowe:
|
u Huby USB, porty i urządzenia peryferyjne
u Porty zasilania
u porty IEEE1394
u Ochrona silnika
u Komputery i urządzenia peryferyjne
u Elektronika ogólna
|
Wykres temperatury IWstrzymać.(A):
| Temperatura pracy otoczenia |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Odsetek zmniejszenia |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedury badań i wymagania:
| Badanie |
Warunki badania |
Kryteria akceptacji/odmowy |
| Odporność |
W powietrzu nieruchomym @25±2°C |
Rmin≤R≤Rmax |
| Prąd w trybie utrzymania |
60 min, w miejscu zatrzymania, w spokojnym powietrzu @25±2°C |
Żadnej podróży. |
| Czas na podróż |
Prąd określony, Vmax, @25±2°C |
T≤ maksymalny czas do podróży |
| Życie cyklu podróży |
Vmax, Imax, 100 cykli |
Brak łuku lub pieczenia |
| Wytrzymałość w podróży |
Vmax, 24 godziny |
Brak łuku lub pieczenia |
Specyfikacje fizyczne PPTC polimerowego do zresetowania:
| Materiał ołowiu |
0.03-1.85A Stal platerowana miedzią
2.50-5.00A Miedź platerowana cynową
|
| Charakterystyka lutowania |
Zdolność lutowania zgodnie z MIL-STD-202, metodą 208E |
| Materiał izolacyjny |
Utrzymany, opalany polimer epoksydowy spełnia wymagania normy UL 94V-0. |
| Etykietowanie urządzenia |
Oznakowane: SC, napięcie, nominalny prąd |
Opakowania PPTC z polimeru regulowanego ilość:
| Numer części |
Ilość (pc/zwojowiec) |
|
SC135-750SZ0D
|
500 |
Główne produkty SOCAYobejmują pełną gamę ceramicznych rur rozładowawczych (GDT), diod tranzytowych (TVS), tłumiczy ESD, tłumiczy przepływów tirystorowych (TSS), ochronników węzłów zapalnych (SPG), varystorów (MOV),Warystory chip (MLV), bezpieczniki PTC, termistory o współczynniku ujemnej temperatury (termistory NTC), żwiry chipowe, diody Schottky'ego, diody Zenera itp. Od projektowania obwodu do testowania produktu (i dostarczania raportów z badań),Dzięki doskonałej jakości i usłudze, SOCAY zyskała szerokie uznanie klientów i szacunek branży.
