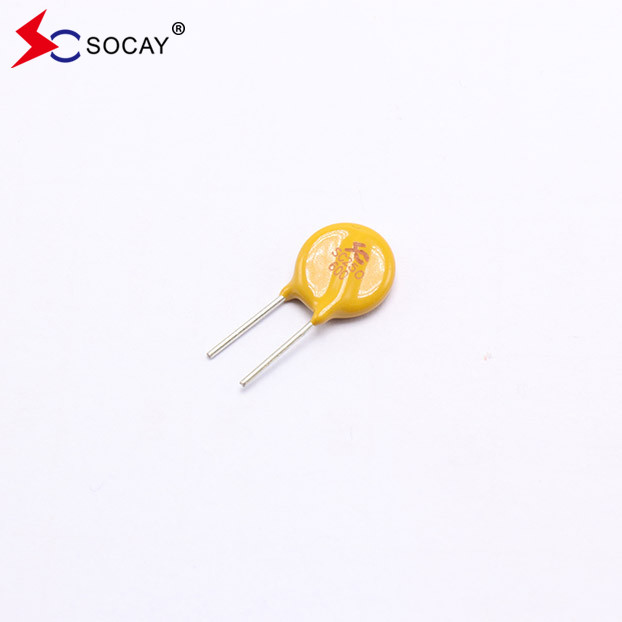

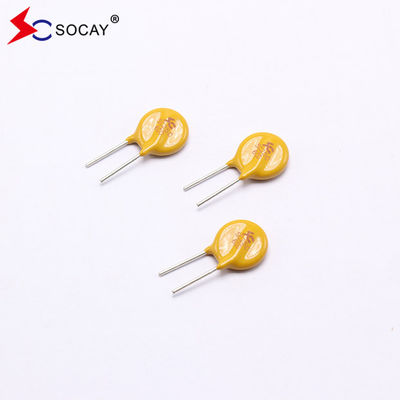

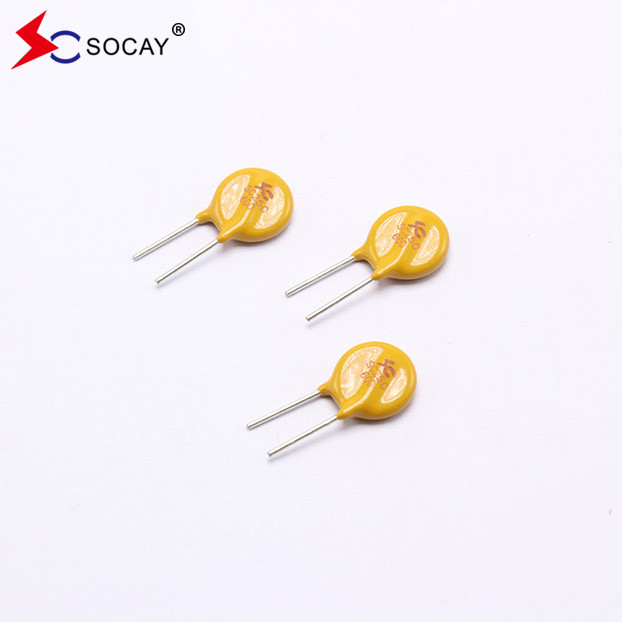

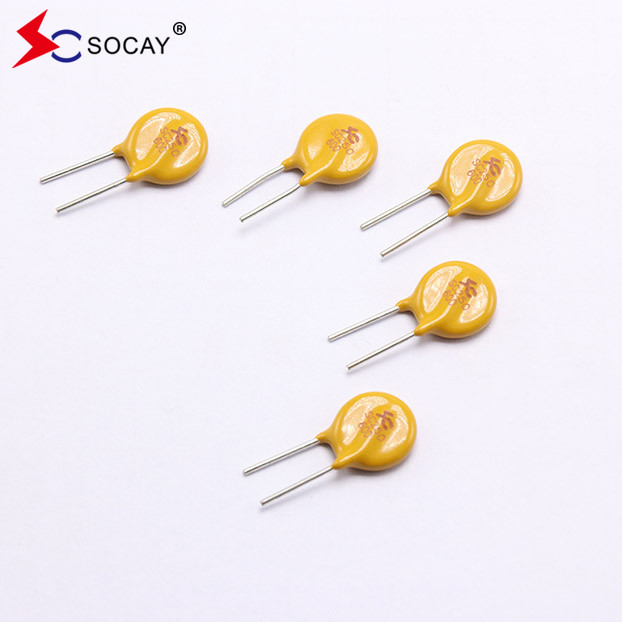

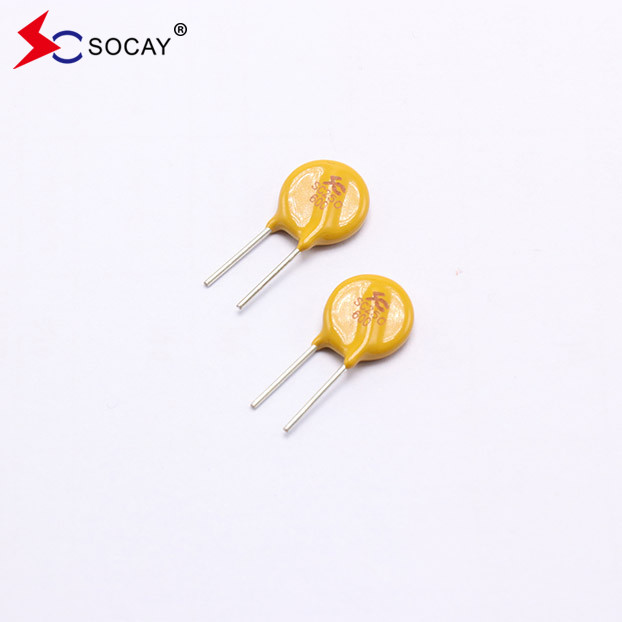

Oryginalny fabryczny SOCAY PPTC SC250-600CZ0D
Zresetowalny PPTC polimerowy- Nie.DATA SHEET:SC250-600CZ0D_v98.1.pdf
Parametry elektryczne:
| Numer części |
Ja...Wstrzymać.(A) |
Ja...wycieczka(A) |
Vmaks.
(Vdc)
|
Ja...maks.
(A)
|
Pdtyp
(W)
|
Maksymalny czas
Do Trip.
|
Ristnienie |
| Zresetowalny PPTC polimerowy |
|
|
|
|
|
Aktualność
(A)
|
Czas
(S)
|
Rmin
(Ω)
|
Rmaks.
(Ω)
|
R1maks.
(Ω)
|
|
SC250-600CZ0D
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
O PPTC
Urządzenia PTC (Polymer Positive Temperature Coefficient) mogą pomóc w ochronie przed nadciśnieniami prądu i awariami nadciśnieniowymi.Urządzenia typu termistoru ograniczają przepływ niebezpiecznie dużych prądów w warunkach awariiJednakże różni się od tradycyjnych bezpieczników, które mogą być używane tylko raz i muszą być wymieniane.Urządzenie PTC, które Jidentong starannie stworzył przez wiele lat, można zresetować po rozwiązaniu problemów i odłączeniu zasilania.Wykorzystanie urządzeń do ochrony obwodu PTC jest wykonane z polimerowych surowców PTC zmieszanych z cząstkami nanoprzewodnikowymi.materiał ściśle wiąże przewodnika w strukturę krystaliczną, tworząc łącze o niskiej impedancji. Jednakże, gdy przechodzi przez niego duży prąd lub temperatura otoczenia wzrasta, co powoduje, że temperatura urządzenia jest wyższa niż temperatura robocza,przewodniki w polimerze topią się i stają się nieregularnie ułożone, powodując rozszerzenie objętości i powodując gwałtowny wzrost impedancji.
Typowe zastosowania bezpieczników regulowanych w obwodach elektronicznych:
1. Ochrona ładowarki akumulatora
W obwodzie ładowarki akumulatora,nieregulowane napięcie wyjściowe prądu stałego konwertera mocy jest modulowane przez obwód stabilizujący napięcie i przekształcane w odpowiednie napięcie do ładowania akumulatoraUrządzenia PPTC i urządzenia zabezpieczające przed przeciążeniem napięciem współpracują ze sobą w celu ochrony przed następującymi usterkami:
* Nadmiar prądu. Nadmiar prądu może uszkodzić zasilanie FET lub akumulator;
W tym momencie dioda jest włączona i urządzenie PPTC wchodzi w stan wysokiej impedancji w celu ograniczenia prądu;
W tym momencie działają urządzenia zabezpieczające przed przeciążeniem napięciem, a urządzenie PPTC ogranicza prąd.
Wymagania w odniesieniu do PPTC polimerowego:
|
u Zgodne z RoHS i wolne od halogenów
u Urządzenia oświetlone promieniowo
u Utrzymujący ogień, epoksydowy polimerowy materiał izolacyjny spełnia wymagania UL94V-0
u PPTC Prąd operacyjny bezpiecznika zwrotnego: 0,90A, maksymalne napięcie: 60Vdc, temperatura pracy: -40°C do +85°C
|
Zresetowalne aplikacje PPTC polimerowe:
|
u Huby USB, porty i urządzenia peryferyjne
u Porty zasilania
u porty IEEE1394
u Ochrona silnika
u Komputery i urządzenia peryferyjne
u Elektronika ogólna
|
Wykres temperatury IWstrzymać.(A):
| Temperatura pracy otoczenia |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Odsetek zmniejszenia |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Procedury badań i wymagania:
| Badanie |
Warunki badania |
Kryteria akceptacji/odmowy |
| Odporność |
W powietrzu nieruchomym @25±2°C |
Rmin≤R≤Rmax |
| Prąd w trybie utrzymania |
60 min, w miejscu zatrzymania, w spokojnym powietrzu @25±2°C |
Żadnej podróży. |
| Czas na podróż |
Prąd określony, Vmax, @25±2°C |
T≤ maksymalny czas do podróży |
| Życie cyklu podróży |
Vmax, Imax, 100 cykli |
Brak łuku lub pieczenia |
| Wytrzymałość w podróży |
Vmax, 24 godziny |
Brak łuku lub pieczenia |
Specyfikacje fizyczne PPTC polimerowego do zresetowania:
| Materiał ołowiu |
0.03-1.85A Stal platerowana miedzią
2.50-5.00A Miedź platerowana cynową
|
| Charakterystyka lutowania |
Zdolność lutowania zgodnie z MIL-STD-202, metodą 208E |
| Materiał izolacyjny |
Utrzymany, opalany polimer epoksydowy spełnia wymagania normy UL 94V-0. |
| Etykietowanie urządzenia |
Oznakowane: SC, napięcie, nominalny prąd |
Opakowania PPTC z polimeru regulowanego ilość:
| Numer części |
Ilość (pc/zwojowiec) |
|
SC250-600CZ0D
|
500 |
Częste pytania
Czy mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
Co z czasem realizacji?
Odpowiedź: Próbka potrzebuje 1 dni, czas masowej produkcji potrzebuje 1-2 tygodnie dla ilości zamówienia więcej niż
Czy macie MOQ?
A: MOQ zależy od rodzaju produktu, 1pc do kontroli próbki jest dostępny
P4: Jak wysyłasz towary i jak długo trwa ich przywóz?
Odp.: Zazwyczaj wysyłamy za pomocą DHL, UPS, FedEx lub TNT. Zazwyczaj przywóz trwa 3-5 dni. Wysyłka lotnicza i morska jest również opcjonalna.
P5: Jak wykonać zamówienie?
A: Po pierwsze, daj nam znać swoje wymagania lub aplikację.
Po drugie, cytujemy zgodnie z Waszymi wymaganiami lub sugestiami.
Po trzecie, klient potwierdza próbki i składa depozyt na formalne zamówienie.
Po czwarte, zorganizujemy produkcję.
