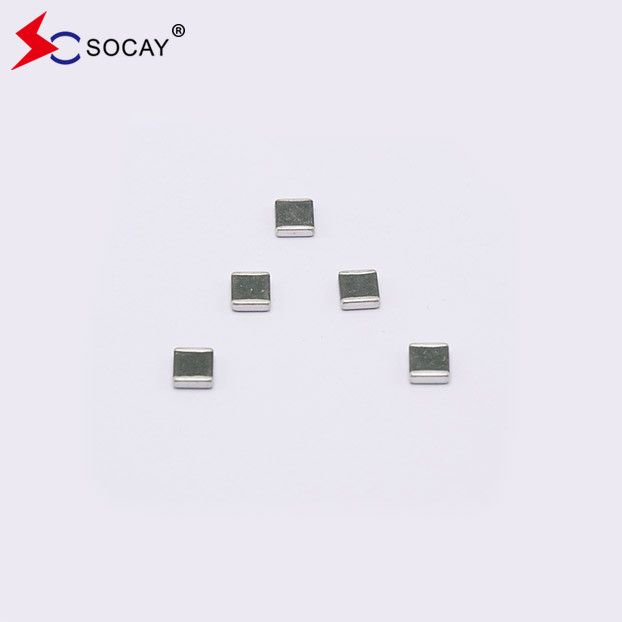

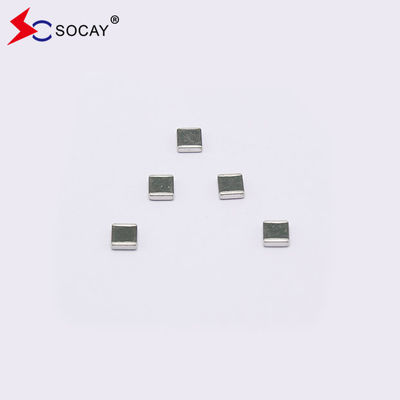

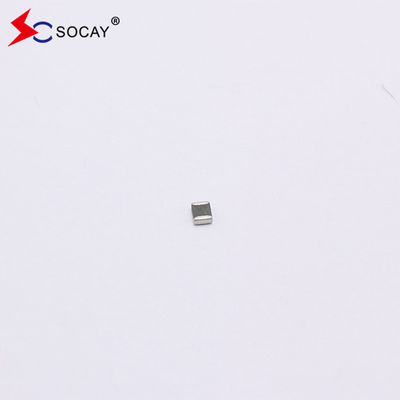

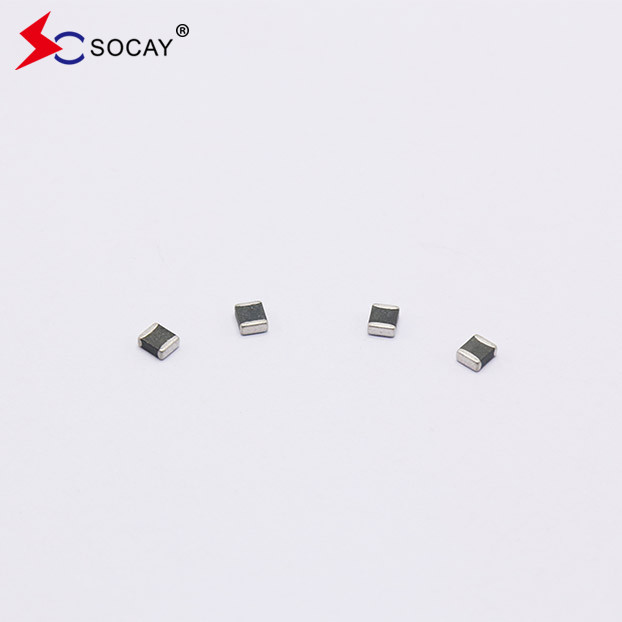

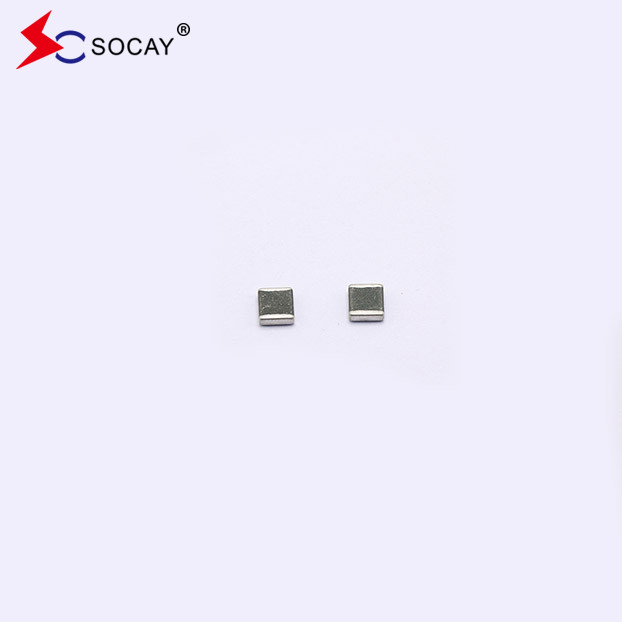

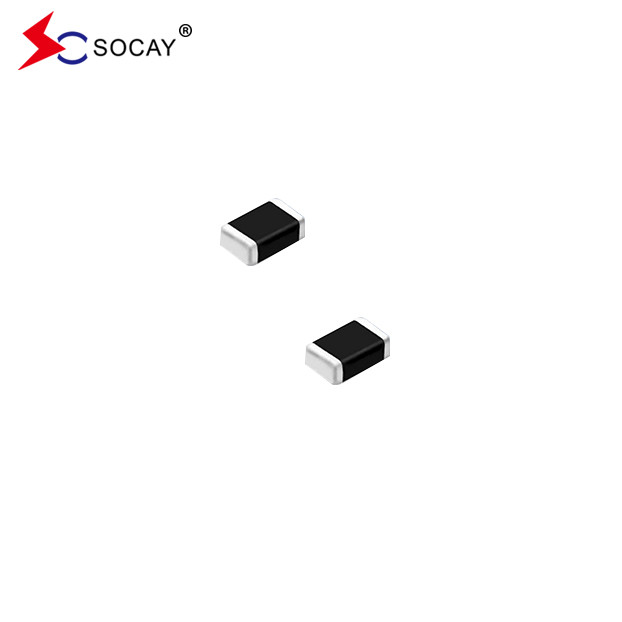

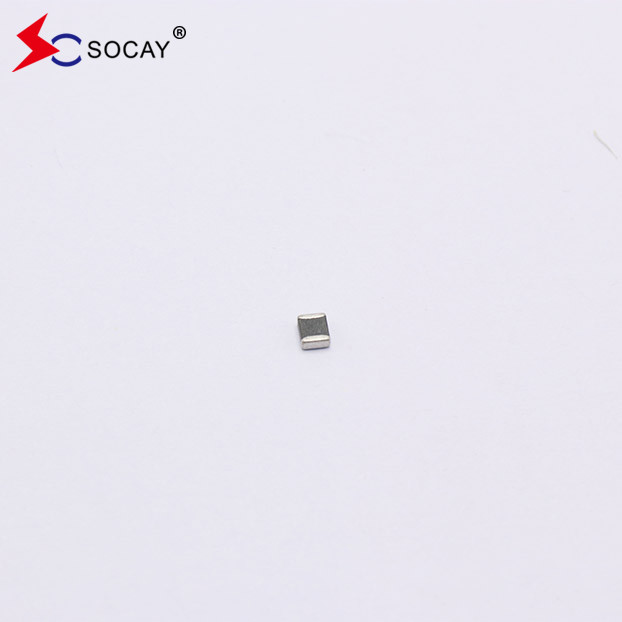

SOCAY Wielowarstwowy Chip Varistor SMD0402 Pakiet SV0402E5R5G1B Max VDC 5.5V
Wielowarstwowy Waristor Chip DATASHEET:SV0402E5R5G1B_v89.1.pdf
Opis:
Wielowarstwowy Waristor SV0402E5R5G1B oparty jest na technologii wielowarstwowej produkcji.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznejSV0402E5R5G1B jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodów.
Charakterystyka elektryczna(25± 5°C):
| Symbol |
Minimalne |
Typowe |
Maksymalny |
Jednostki |
| VDC |
/ |
/ |
5.5 |
V |
| VV |
7.6 |
/ |
12 |
V |
| VC |
/ |
/ |
25 |
V |
| CP |
/ |
5 |
/ |
pF |
VDC ?? Maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu przecieku.
VV ?? napięcie w całym urządzeniu mierzone przy prądzie prądu stałego 1 mA.
Równoważny VB ¢ napięcie awaryjne ¢
VC ️ Maksymalny prąd szczytowy przez warystor z falą 8/20 μs i prądem impulsowym 1 A.
CP ¢ Pojemność urządzenia zmierzona przy przesunięciu zerowego wolt 1Vrms przy 1MHz.
Wielowarstwowy chipowy varistor Konstrukcja i wymiary:
| Wielkość EIA (EIAJ) |
0402
(1005)
|
| Symbol |
Centimetry |
Milimetrów |
| L |
00,038±0.005 |
0.96±0.12 |
| W |
00,019±0.003 |
0.48±0.0.07 |
| T |
00,020±0.004 |
0.50±0.10 |
| C |
00,010±0.006 |
0.25±0.15 |
Ogólne dane techniczne:
| Temperatura pracy |
-40 ~ + 85oC |
|
| Temperatura przechowywania |
-40 ~ + 85oC |
|
| Czas reakcji |
< 1 ns |
|
| Wpływ |
245±5oC, 3±1s |
|
| Odporność na wyciek lutownicy |
260±5oC, 10±1s |
|
| Warunki przechowywania opakowania taśmowego |
Temperatura przechowywania |
5 ~ 40oC |
|
| |
Względna wilgotność |
Do 65% |
|
| |
Czas przechowywania |
Maksymalnie 12 miesięcy |
|
Wydajność środowiskowa:
| Pozycja |
Specyfikacje |
Warunki badania |
|
| Wpływ ciepła |
△VV/ VV≤ ± 10% |
90% RH, 40oC, napięcie robocze, 1000 godzin |
|
| Wstrząs cieplny |
△VV/ VV≤ ± 10% |
-40oC do 85oC, cykl 30 min, 5 cykli |
|
| Włókno pełnego obciążenia |
△VV/ VV≤ ± 10% |
Napięcie robocze, 85oC, 1000 godzin |
|
Ilość produktów w opakowaniu taśmowym:
|
SIZE EIA
(EIAJ)
|
0402
(1005)
|
| Standardowa ilość opakowania (PCS / rolka) |
10,000 |
