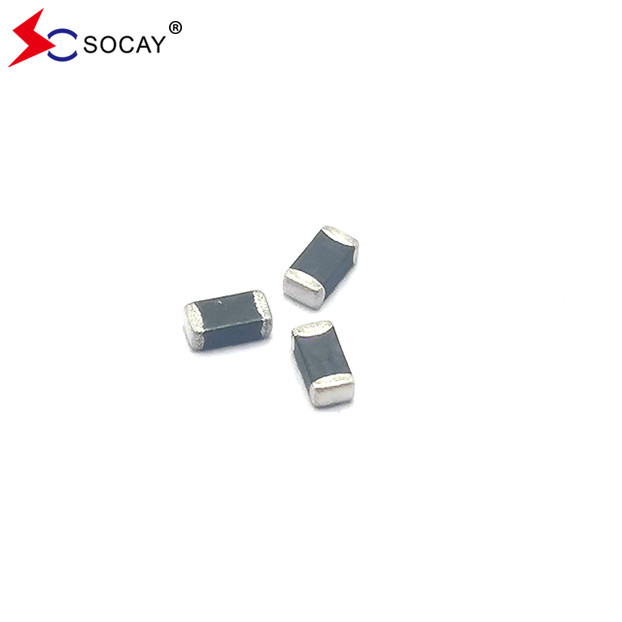

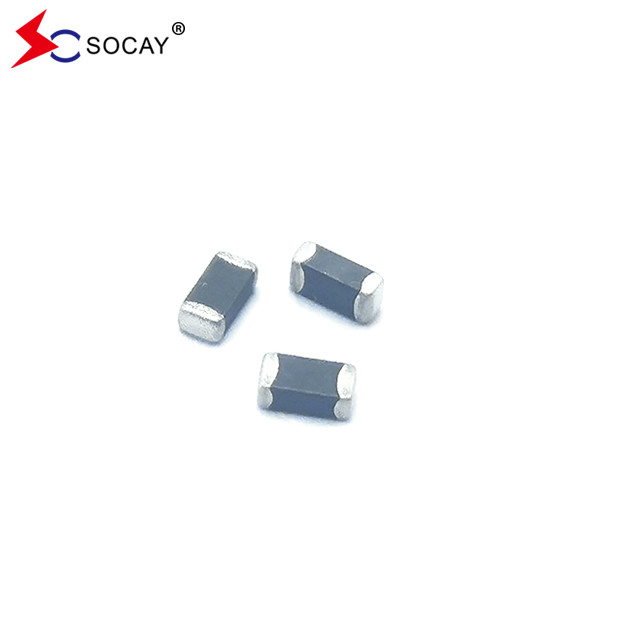

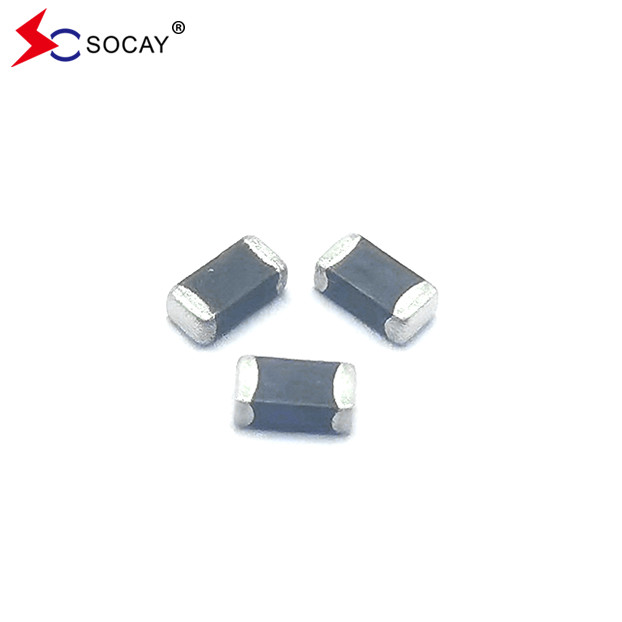

1206 Wielowarstwowy Chip Varistor SV1206N220G0A dla płyty głównej notebooka

3000szt
MOQ
negotiable
Cena £
1206 Wielowarstwowy Chip Varistor SV1206N220G0A dla płyty głównej notebooka
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa komponentu: Wielowarstwowy warystor chipowy
Pakiet komponentów: SMD1206
Maksymalne napięcie robocze DC: 22V
Vv (min.): 26,4 V
Vv (maks.): 33V
Maksymalny prąd szczytowy na warystorze: 72V
Maksymalny prąd szczytowy: 100A
Maksymalne napięcie robocze AC: 17V
Podkreślić:

1206 Wielowarstwowy warystor chip

,

Wielowarstwowy Waristor
Podstawowe informacje
Miejsce pochodzenia: Shenzhen Guangdong Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH RoHS ISO
Numer modelu: SV1206N220G0A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

1206 Wielowarstwowy chip Varistor SV1206N220G0A Aplikacja do płyty głównej, notebook


Wielowarstwowy chip varistorDATA SHEET:SV1206N220G0A_v209.1.pdf


Opis:
Wielowarstwowy Waristor SV1206N220G0A oparty jest na technologii wielowarstwowej produkcji.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznej. SV1206N220G0A jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodowej. Może działać w szerszym zakresie temperatur niż diody zener.


Wielowarstwowy chip varistorCharakterystyka elektryczna (25±5°C):

Symbol Minimalne Typowe Maksymalny Jednostki
VRMS / / 17 V
VDC / / 22 V
VV 26.4 / 33 V
VC / / 72 V
IMAX / / 100 A
Wmax / / 0.5 W

VRMS - maksymalne napięcie operacyjne prądu przemiennego, które varistor może utrzymać i które nie przekracza 10 μA prądu przecieku.

VDC - maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu wycieku.

VV - napięcie przez urządzenie mierzone przy prądzie prądu stałego 1 mA.

Równoważny VB “ napięcie awaryjne ”.

VC - maksymalny prąd szczytowy przez warystor z falą 8/20 μs i prądem impulsowym 5A.

Imax - maksymalny prąd szczytowy, który może być stosowany z falą 8/20 μs bez awarii urządzenia.

Wmax - maksymalna energia, która może zostać rozproszona w formie fali 10/1000 μs bez awarii urządzenia.







Wielowarstwowy chip varistorCharakterystyka:

  • prostokąt, serializacja rozmiarów dla hybrydowych układów scalonych lub elementów mocowanych na powierzchni układu drukowanego
  • Istnieje wiele materiałów z elektrodami bocznymi, szczególnie odpowiednich do technologii montażu powierzchniowego w zakresie spawalności i odporności na ciepło lutowania.
  • Szybka odpowiedź (< 1ns)
  • Niski prąd przecieku, niskie napięcie zacisku
  • Przystosowane do lutowania z powrotem, lutowania falą i lutowania ręcznego na gorącym powietrzu



Wielowarstwowy chip varistorZastosowanie:

  • Aplikacja do płyty głównej, notebooka, telefonu komórkowego, PDA, urządzenia przenośnego, DSC, DV, skanera i set-top box... itp.
  • Odpowiedni do przenośnika, linii zasilania i niskiej częstotliwości o jednej linii o nad napięciu.




Wielowarstwowy chip varistor Konstrukcja i wymiary:
1206 Wielowarstwowy Chip Varistor SV1206N220G0A dla płyty głównej notebooka 0

Wielkość EIA (EIAJ) Długość (L) Szerokość (W) Gęstość (T)
  Centimetry Milimetrów Centimetry Milimetrów Centimetry Milimetrów
1206 (3216) 0.126±0.012 3.20±0.30 00,063±0.012 10,60±0.30 0.071 Maks. 1.80 Max.









Wielowarstwowy chip varistor Lutowanie IR:



Szybkie podgrzewanie, częściowe podgrzewanie lub szybkie chłodzenie łatwo spowoduje uszkodzenie elementu.Lutowanie IR ma najwyższe wydajności ze względu na kontrolowane prędkości ogrzewania i czas lutowania płynów. Upewnij się, że element nie jest poddawany gradientowi termicznemu wyższemu niż 4 stopnie na sekundę. 2 stopnie na sekundę jest idealnym gradientem.W celu zminimalizowania wstrząsu cieplnego niezbędne jest przedgrzewanie do 100 stopni od temperatury szczytowej lutownicy.








Zalecenia dotyczące lutowania:

1206 Wielowarstwowy Chip Varistor SV1206N220G0A dla płyty głównej notebooka 1

  • Podgrzewanie
    • Sugeruje się, że szybkość podnoszenia temperatury wynosi 2~4 °C/s
    • Odpowiedni czas przedgrzewania wynosi od 60 do 120 sekund.
  • Ogrzewanie
    • Ostrożnie z nagłym wzrostem temperatury, ponieważ może pogorszyć zdolność lutowania.
    • Ustawić temperaturę w zakresie od 215 °C do 225 °C.
  • Chłodzenie
    • Należy zachować ostrożność w przypadku powolnego chłodzenia, ponieważ może to spowodować przesunięcie pozycji części.







Wielowarstwowy chip varistor Środowiskowe&Badanie niezawodności:

Charakterystyka Metoda badania i opis
Przechowywanie w wysokiej temperaturze Próbkę poddaje się temperaturze 125±2°C przez 1000±2 godziny w kąpieli termostatycznej bez obciążenia, a następnie przechowuje w temperaturze pokojowej i wilgotności przez 1 do 2 godzin.Zmiana napięcia warystoru musi wynosić 10%.
Cykl temperatury Cykl temperatury określonej temperatury powtarza się pięć razy, a następnie przechowywany jest w temperaturze pokojowej i wilgotności przez jedną lub dwie godziny.Zmiana napięcia warystora musi wynosić nie więcej niż 10% i należy zbadać uszkodzenia mechaniczne.. Krok Temperatura Okres
    1 -40±3°C 30min±3
    2 Temperatura w pomieszczeniu 1-2 godziny
    3 125±2°C 30min±3
    4 Temperatura w pomieszczeniu 1-2 godziny
Obciążenie wysoką temperaturą Po ciągłym stosowaniu maksymalnego dopuszczalnego napięcia w temperaturze 85°C przez 1000 godzin próbkę przechowuje się w temperaturze pokojowej i wilgotności przez jedną lub więcej godzin,zmiana napięcia warystora musi wynosić 10%.

Ciśnienie cieplne

Obciążenie wilgotnością

 Próbkę należy poddać temperaturze 40°C, 90-95% RH i maksymalnemu dopuszczalnemu napięciu przez 1000 godzin, a następnie przechowywać w temperaturze pokojowej i wilgotności przez jedną lub dwie godziny.Zmiana napięcia warystoru musi wynosić 10%.
Przechowywanie w niskiej temperaturze Próbkę należy poddać temperaturze -40°C, bez obciążenia przez 1000 godzin, a następnie przechowywać w temperaturze pokojowej przez jedną lub dwie godziny.





Ilość produktów w opakowaniu:

SIZE EIA(EIAJ)

1206

(3216)
Standardowa ilość opakowania (PCS / rolka) 3,000





1206 Wielowarstwowy Chip Varistor SV1206N220G0A dla płyty głównej notebooka 2

Etykietka:

Warystory z ceramicznych chipów

Góra powierzchniowa Varistor

Warystor tlenku cynku
