Name: SMD 1210 typu wielowarstwowy chip varistor SV1210N470G0A Varistor tlenku cynku 47V DC
Brand: SOCAY
SKU: SV1210N470G0A
Rating: 4.6 (123 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa komponentu: Wielowarstwowy warystor chipowy

Pakiet komponentów: SMD1210

Maksymalne napięcie robocze DC: 47v

Vv (min.): 56,4 V

Vv (maks.): 70,5 V

Maksymalny prąd szczytowy na warystorze: 155 V

Maksymalny prąd szczytowy: 250A

Wmaks: 0,8 J

Podkreślić:

SMD 1210 Wielowarstwowy Waristor Chip

Wielowarstwowy chip varistor 47V DC

Wielowarstwowy warizor tlenku cynku

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SV1210N470G0A

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

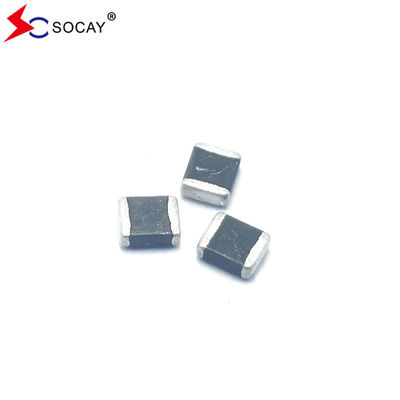

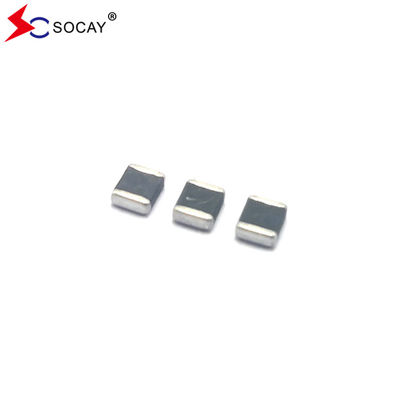

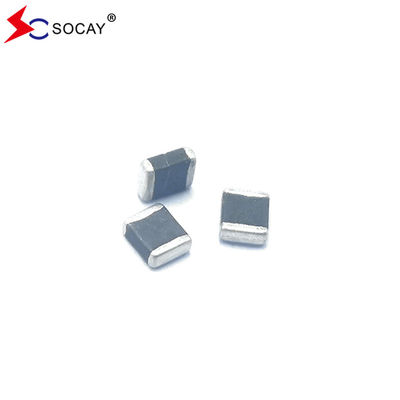

Galeria

SMD 1210 typu wielowarstwowy chip varistor SV1210N470G0A Varistor tlenku cynku 47V DC

opis produktu

1210 Typ SMD Varistor tlenku cynku SV1210N470G0A SOCAY Oryginalny dostawca fabryczny

SMD Varistor tlenku cynkuDATA SHEET:SV1210N470G0A_v209.1.pdf

Opis:
SMD Varistor tlenku cynku SV1210N470G0A oparty jest na technologii produkcji wielowarstwowej.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznejSV1210N470G0A jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodowej.

SMD Varistor tlenku cynkuCharakterystyka elektryczna (25±5°C):

Symbol	Minimalne	Typowe	Maksymalny	Jednostki
VRMS	/	/	37	V
VDC	/	/	47	V
VV	56.4	/	70.5	V
VC	/	/	155	V
IMAX	/	/	250	A
Wmax	/	/	0.8	J

VRMS -SMD Varistor tlenku cynkuMaksymalne napięcie robocze prądu przemiennego, które varistor może utrzymać i nie przekraczać 10 μA prądu przecieku.

VDC - maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu wycieku.

VV - napięcie przez urządzenie mierzone przy prądzie prądu stałego 1 mA.

Równoważny VB napięcie awaryjne .

VC - maksymalny prąd szczytowy przez warystor z falą 8/20 μs i prądem impulsowym 5A.

Imax - maksymalny prąd szczytowy, który może być stosowany z falą 8/20 μs bez awarii urządzenia.

Wmax - maksymalna energia, która może zostać rozproszona w formie fali 10/1000 μs bez awarii urządzenia.

SMD Varistor tlenku cynkuFWyroby:

prostokąt, serializacja rozmiarów dla hybrydowych układów scalonych lub elementów mocowanych na powierzchni układu drukowanego
Istnieje wiele materiałów z elektrodami bocznymi, szczególnie odpowiednich do technologii montażu powierzchniowego w zakresie spawalności i odporności na ciepło lutowania.
Szybka odpowiedź (< 1ns)
Niski prąd przecieku, niskie napięcie zacisku
Przystosowane do lutowania z powrotem, lutowania falą i lutowania ręcznego na gorącym powietrzu

SMD Varistor tlenku cynkuAAplikacje:

Aplikacja do płyty głównej, notebooka, telefonu komórkowego, PDA, urządzenia przenośnego, DSC, DV, skanera i set-top box... itp.
Odpowiedni do przenośnika, linii zasilania i niskiej częstotliwości o jednej linii o nad napięciu.

SMD Varistor tlenku cynkuCInstrukcja i wymiary:
SMD 1210 typu wielowarstwowy chip varistor SV1210N470G0A Varistor tlenku cynku 47V DC 0

Wielkość EIA (EIAJ)	Długość (L)		Szerokość (W)		Gęstość (T)
	Centimetry	Milimetrów	Centimetry	Milimetrów	Centimetry	Milimetrów
1210 (3225)	0.126±0.012	3.20±0.30	00,098±0.012	2.50±0.30	0.098 Max.	2.50 Max

Ogólne dane techniczne:

Temperatura pracy	-55~125°C
Temperatura przechowywania	-55~150°C
Czas reakcji	< 1 ns
Wpływ	245±5°C, 3±1s
Odporność na wyciek lutownicy	260±5°C, 10±1s

Zalecenia dotyczące lutowania:

Podgrzewanie
- Sugeruje się, że szybkość podnoszenia temperatury wynosi 2~4 °C/s
- Odpowiedni czas przedgrzewania wynosi od 60 do 120 sekund.
Ogrzewanie
- Ostrożnie z nagłym wzrostem temperatury, ponieważ może pogorszyć zdolność lutowania.
- Ustawić temperaturę w zakresie od 215 °C do 225 °C.
Chłodzenie
- Należy zachować ostrożność w przypadku powolnego chłodzenia, ponieważ może to spowodować przesunięcie pozycji części.

Ilość produktów w opakowaniu:

SIZE EIA(EIAJ)

1210

(3225)

Standardowa ilość opakowania (PCS / rolka)

3,000

SMD 1210 typu wielowarstwowy chip varistor SV1210N470G0A Varistor tlenku cynku 47V DC 2
