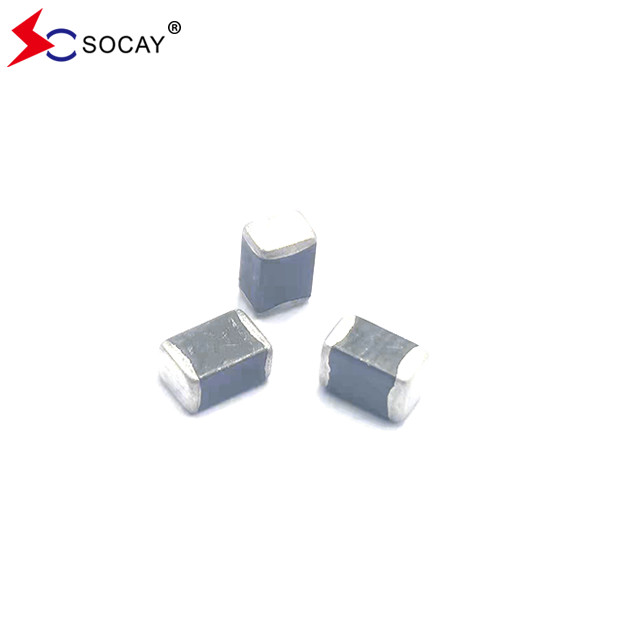

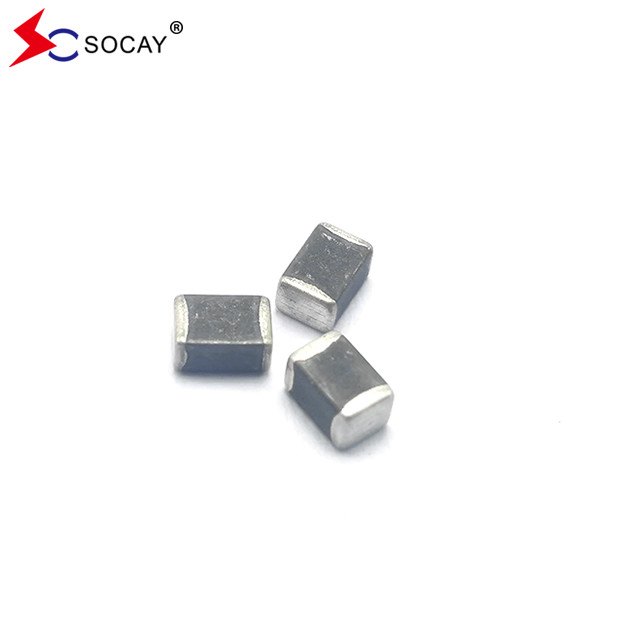

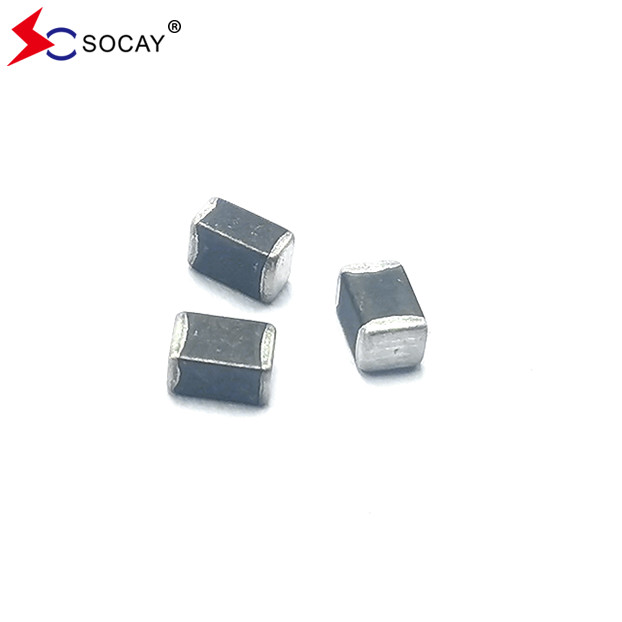

Oryginalna fabryka SOCAY Wielowarstwowy Chip Varistor SV1812H471G0A 1812 Seria 385VDC
Wielowarstwowy chip varistor DATASHEET:SV1812H471G0A_v209.1.pdf
Opis:
Wielowarstwowy Waristor SV1812H471G0A oparty jest na technologii wielowarstwowej produkcji.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznej. SV1812H471G0A jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodowej. Może działać w szerszym zakresie temperatur niż diody zener.
Klasifikacja
SMD:0402,0603,0805,1206,1210,1812,2220
DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D
Prąd:1A~15KA
Im mniejszy rozmiar, tym niższa cena.
Im mniejsza przepustowość, tym większy rozmiar.
Im wyższa przepustowość, tym droższa.
Im wyższe napięcie, tym grubsza rurka.
Czas reagowania ≤10 NS
Wielowarstwowy chip varistorCharakterystyka elektryczna (25±5°C):
| Symbol |
Minimalne |
Typowe |
Maksymalny |
Jednostki |
| VRMS |
/ |
/ |
300 |
V |
| VDC |
/ |
/ |
385 |
V |
| VV |
423 |
/ |
517 |
V |
| VC |
/ |
/ |
810 |
V |
| IMAX |
/ |
/ |
400 |
A |
| Wmax |
/ |
/ |
2.3 |
J |
VRMS - maksymalne napięcie operacyjne prądu przemiennego, które varistor może utrzymać i które nie przekracza 10 μA prądu przecieku.
VDC - maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu wycieku.
VV - napięcie przez urządzenie mierzone przy prądzie prądu stałego 1 mA.
Równoważny VB napięcie awaryjne .
VC - maksymalny prąd szczytowy przez warystor o formie fali 8/20μs i prądzie impulsowym 10A.
Imax - maksymalny prąd szczytowy, który może być stosowany z falą 8/20 μs bez awarii urządzenia.
Wielowarstwowy chip varistorCInstrukcja i wymiary:
| Wielkość EIA (EIAJ) |
Długość (L) |
Szerokość (W) |
Gęstość (T) |
| |
Centimetry |
Milimetrów |
Centimetry |
Milimetrów |
Centimetry |
Milimetrów |
| 1812 (4532) |
0.177±0.016 |
4.50±0.40 |
0.126±0.012 |
3.20±0.30 |
0.134 Max. |
3.40 Max. |
Ogólne dane techniczne:
| Temperatura pracy |
-55~125°C |
| Temperatura przechowywania |
-55~150°C |
| Czas reakcji |
< 1 ns |
| Wpływ |
245±5°C, 3±1s |
| Odporność na wyciek lutownicy |
260±5°C, 10±1s |
Zalecenia dotyczące lutowania:
Ilość produktów w opakowaniu:
| SIZE EIA(EIAJ) |
1812
(4532)
|
| Standardowa ilość opakowania (PCS / rolka) |
1,000 |
Zastosowanie
Ochrona zasilania, Przełączniki, maszyny POS, zatrzymacze błyskawicy, budynkowe interkomy, systemy monitorowania, karty parkingowe, systemy przesyłowe, instrumenty, liczniki, produkty komunikacyjne,Panele sterujące.
Jesteśmy producentem i dostawcą z ponad 20-letnim doświadczeniem w produkcji komponentów pasywnych, jak poniżej
1- ESD
2- Diody TVS
3- bezpiecznik PPTC zwrotny
4- Rurka wyładowująca gaz
5- NTC Themistor
6- Varistor, itp.
Jeśli macie jakieś pytania, prosimy o kontakt.
