Name: 18VDC Wielowarstwowe Warystory Chipów Nawierzchniowych SV0402E180G2B SMD Bezłowiowy Typ
Brand: SOCAY
SKU: SV0402E180G2B
Rating: 4.5 (153 reviews)

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Nazwa: Wielowarstwowy warystor chipowy

Pakiet: SMD0402

Vdc (maks.): 18V

Vv (min.): 46V

Vv (maks.): 60 V

Vc (maks.): 110 V

Imaks: 1A

Cp (typ.): 1pF

Podkreślić:

18VDC Wielowarstwowy Warystor Chip

Wielowarstwowy chip Varistor bez ołowiu

18VDC Warystory powierzchniowe

Podstawowe informacje

Miejsce pochodzenia: Shenzhen Guangdong Chiny

Nazwa handlowa: SOCAY

Orzecznictwo: REACH RoHS ISO

Numer modelu: SV0402E180G2B

Dokument: Broszura produktu w wersji PDF

Zapłata

Czas dostawy: 5-8 dni roboczych

Galeria

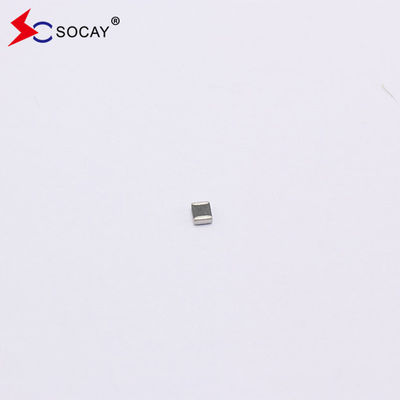

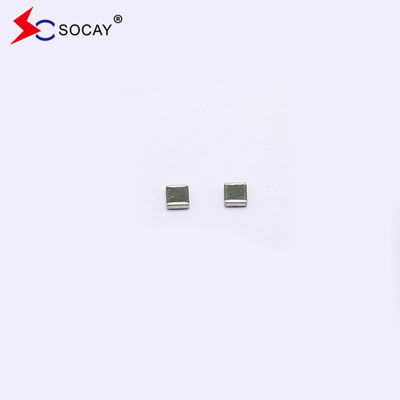

18VDC Wielowarstwowe Warystory Chipów Nawierzchniowych SV0402E180G2B SMD Bezłowiowy Typ

opis produktu

18VDC Wielowarstwowy Warystor Nawierzchniowy SV0402E180G2B SMD Czas szybkiej reakcji (<1ns)

Wielowarstwowy warizor DATASHEET:SV0402E180G2B_v89.1.pdf

Opis:

Wielowarstwowy varistor SV0402E180G2B oparty jest na technologii wielowarstwowej produkcji.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznejSV0402E9R0G0B jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodów.

Obwody równoważne:

18VDC Wielowarstwowe Warystory Chipów Nawierzchniowych SV0402E180G2B SMD Bezłowiowy Typ 0

Charakterystyka elektryczna(25± 5°C):

Symbol	Minimalne	Typowe	Maksymalny	Jednostki
VDC	/	/	9	V
VV	11	/	17	V
VC	/	/	35	V
CP	/	5	/	pF

VDC ?? Maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu przecieku.

VV ?? napięcie w całym urządzeniu mierzone przy prądzie prądu stałego 1 mA.

Równoważny VB ¢ napięcie awaryjne ¢

VC ️ Maksymalny prąd szczytowy przez warystor z falą 8/20 μs i prądem impulsowym 1 A.

CP ¢ Pojemność urządzenia zmierzona przy przesunięciu zerowego wolt 1Vrms przy 1MHz.

Wielowarstwowy Waristor:

u Typ bez ołowiu

u chip ceramiczny typu SMD na bazie tlenku cynku

U Izolator nad powłoką utrzymuje doskonały niski i stabilny prąd przecieku

u Zakończenie platowania zapewnia dobre właściwości spawalnicze

u Szybki czas reakcji (<1ns)

u Niskie napięcie zaciskowe

u Zgodność z normą IEC61000-4-2

u Niska pojemność może spełniać wymagania o wysokiej prędkości

Wykorzystanie wielowarystoru:

u Aplikacje produktów o niskiej pojemności dla linii sygnałowych dużych prędkości, takich jak HDMI, DVI, USB, port IEEE 1394 itp.

u Normalne zastosowania produktów o pojemności pojemnościowej dla portu I/O (RS232, USB, PS2, VGA, Audio) na płytce głównej i notebooku, set-top boxie, odtwarzaczach MP3, odtwarzaczach DVD i systemie dokującym itp.

Wykonanie wielowarystoru wielowarstwowego i wymiary:

Wielkość EIA (EIAJ)	0402 (1005)
Symbol	Centimetry	Milimetrów
L	00,038±0.005	0.96±0.12
W	00,019±0.003	0.48±0.0.07
T	00,020±0.004	0.50±0.10
C	00,010±0.006	0.25±0.15

Ogólne dane techniczne:

Temperatura pracy		-40 ~ + 85oC
Temperatura przechowywania		-40 ~ + 85oC
Czas reakcji		< 1 ns
Wpływ		245±5oC, 3±1s
Odporność na wyciek lutownicy		260±5oC, 10±1s
Warunki przechowywania opakowania taśmowego	Temperatura przechowywania	5 ~ 40oC
	Względna wilgotność	Do 65%
	Czas przechowywania	Maksymalnie 12 miesięcy

Wydajność środowiskowa wielowarystoru:

Pozycja	Specyfikacje	Warunki badania
Wpływ ciepła	△V_V/ V_V≤ ± 10%	90% RH, 40oC, napięcie robocze, 1000 godzin
Wstrząs cieplny	△V_V/ V_V≤ ± 10%	-40oC do 85oC, cykl 30 min, 5 cykli
Włókno pełnego obciążenia	△V_V/ V_V≤ ± 10%	Napięcie robocze, 85oC, 1000 godzin

Wielowarstwowy rozmiar taśmy nośnej varystoru:

Wielkość EIA (EIAJ)	0402 (1005)
Symbol	Centimetry	Milimetrów
A	0.315±0.012	8.00±0.30
B	0.138±0.002	3.50±0.05
C	00,069±0.002	10,75±0.05
D0	00,061±0.002	1.55±0.05
P0	0.157±0.004	4.00±0.10
P1	00,079±0.002	2.00±0.05
P2	00,079±0.002	2.00±0.05
W	00,023±0.001	0.59±0.03
L	00,044±0.001	1.12±0.03
T	00,024±0.001	00,60±0.03

Ilość produktów w opakowaniu taśmowym:

SIZE EIA

(EIAJ)

0402

(1005)

Standardowa ilość opakowania (PCS / rolka)

10,000
