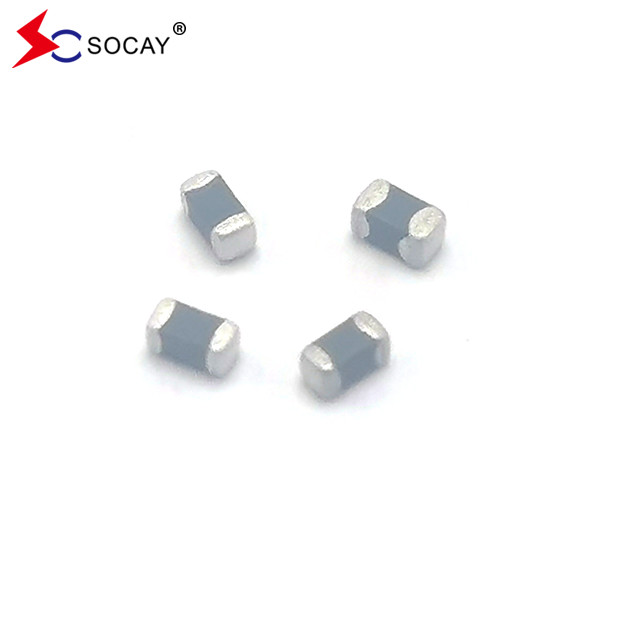

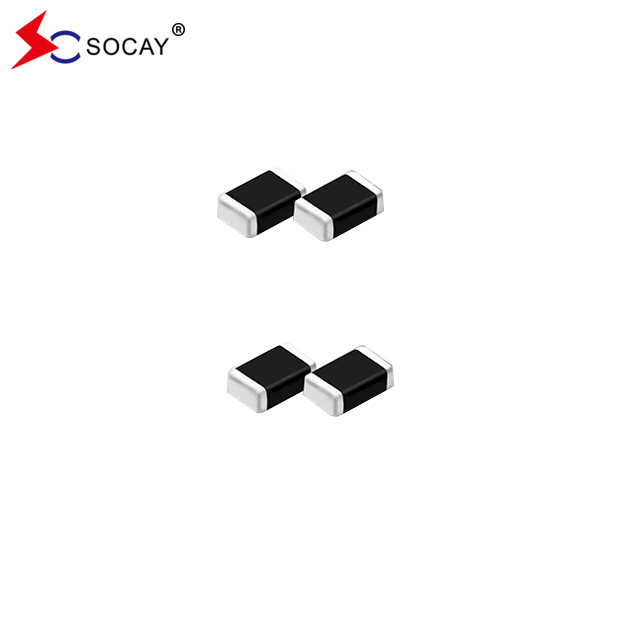

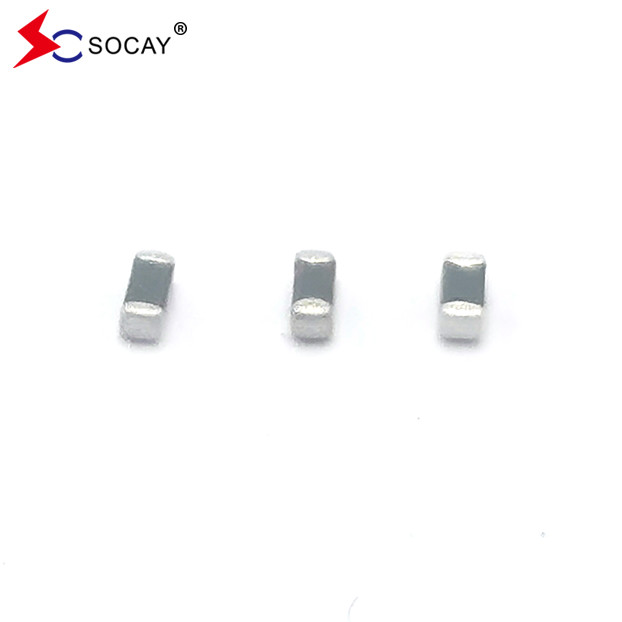

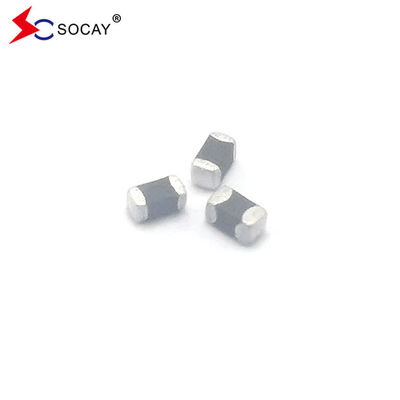

SMD 0603 Surface Mount Varistor SV0603N300G0A dla notebooków

4000szt
MOQ
negotiable
Cena £
SMD 0603 Surface Mount Varistor SV0603N300G0A dla notebooków
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa: Wielowarstwowy warystor chipowy
Pakiet: SMD0603
Vdc (maks.): 30V
Vv (min.): 36 V
Vv (maks.): 45V
Vc (maks.): 99V
Imaks: 30A
Vrms (maks.): 25V
Podkreślić:

SMD 0603 Waristor na powierzchni

,

Książka na powierzchni Mount Varistor
Podstawowe informacje
Miejsce pochodzenia: Shenzhen Guangdong Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH RoHS ISO
Numer modelu: SV0603N300G0A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

0603 Waristor na powierzchni SV0603N300G0A Doskonały niskim i stabilnym prądem przecieku



Warystory powierzchniowe DATASHEETSV0603N300G0A_v89.1.pdf





Opis:

Surface Mount Varistor SV0603N300G0A oparty jest na technologii wielowarstwowej.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznejSV0603N300G0A jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodowej.





Obwody równoważne dla warystorów powierzchniowych:

SMD 0603 Surface Mount Varistor SV0603N300G0A dla notebooków 0





Charakterystyka elektryczna(25± 5°C):

Symbol Minimalne Typowe Maksymalny Jednostki
VRMS / / 25 V
VDC / / 30 V
VV 36 / 45 V
VC / / 99 V
IMAX / / 30 A
Wmax / / 0.1 J

VRMS - maksymalne napięcie operacyjne prądu przemiennego, które varistor może utrzymać i które nie przekracza 10 μA prądu przecieku.

VDC - maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu wycieku.

VV - napięcie przez urządzenie mierzone przy prądzie prądu stałego 1 mA.

Równoważny VB “ napięcie awaryjne ”.

VC - maksymalny prąd szczytowy przez warystor z falą 8/20 μs i prądem impulsowym 1 A.

Imax - maksymalny prąd szczytowy, który może być stosowany z falą 8/20 μs bez awarii urządzenia.

Wmax - maksymalna energia, która może zostać rozproszona w formie fali 10/1000 μs bez awarii urządzenia.









Warystory powierzchniowe

  • Chip ceramiczny typu SMD na bazie tlenku cynku
  • Zakończenie bezłowiowego pokrycia pod warunkiem dobrej charakterystyki spawalności
  • Pościel izolacyjna utrzymuje doskonały niski i stabilny prąd przecieku
  • Szybki czas reakcji (<1ns)
  • Niskie napięcie zaciskowe
  • Wysoka zdolność prądu przemijającego
  • Zgodność z normą IEC 61000-4-2
  • Kompaktowy rozmiar dla EIA 0603




Warystory na powierzchni zastosowania:

  • Aplikacja dla płyty głównej, notebooka, telefonu komórkowego, PDA, urządzenia przenośnego, DSC, DV, skanera i set-top box... itp.
  • Odpowiedni do przenośnika, linii zasilania i niskiej częstotliwości o jednej linii o nad napięciu.











Konstrukcja i wymiary varystoru powierzchni:

SMD 0603 Surface Mount Varistor SV0603N300G0A dla notebooków 1

Wielkość EIA (EIAJ)

0603

Wydatki na życie
Symbol Centimetry Milimetrów
L 00,063±0.006 10,60±0.15
W 00,031±0.004 00,80±0.10
T 00,031±0.008 00,80±0.20
C 00,012±0.008 0.30±0.20






Środki ostrożności przy obsłudze podłoża:

Nie przekraczać wymagania, aby po skrajnym lutowaniu płytka była wygięta. (przykłady odniesienia)

  • Miejsce montażu musi być jak najdalej od miejsca, które znajduje się w pobliżu linii przerwania deski lub na linii dużych otworów deski.
  • W razie potrzeby należy użyć szpilki zapasowej (szpilki podtrzymującej), aby zapobiec nadmiernemu gięciu.
  • Nie łamić deski ręcznie, zaleca się użycie maszyny lub gięcia do złamania.









Parametry lutowania warystoru powierzchniowego:

Warunek powrotnego przepływu Zestaw bez Pb
Przedgrzewka - Temperatura Min (T)s(min)) +150°C
  - Maksymalna temperatura (T)s ((max)) +200°C
  - Czas (min do maksymalnego) (TS) 60 -180 sekund
Średnia szybkość wzrostu (Liquidus Temp T)L) do szczytu 3°C/sekundę Max
TS (max)do TL- Poziom wzrostu 3°C/sekundę Max
Odpływ - Temperatura (T)L(Liquidus) +217°C


  - Czas (min do maksymalnego) (T)L) 60 - 150 sekund
Temperatura szczytowa (T)P) 260 +0/-5°C
Czas w promieniu 5°C od rzeczywistej temperatury szczytowej (T)P) 20-40 sekund.
Stawka obniżenia 6°C/sekundę Max
Czas 25°C do temperatury szczytowejP) Maksymalnie 8 minut.









Wielowarstwowy rozmiar taśmy nośnej varystoru:

SMD 0603 Surface Mount Varistor SV0603N300G0A dla notebooków 2



Wielkość EIA

(EIAJ)

0603

Wydatki na życie
Symbol Centimetry Milimetrów
A 0.315±0.012 8.00±0.30
B 0.138±0.002 3.50±0.05
C 00,069±0.002 10,75±0.10
D0 00,061±0.002 1.55±0.05
P0 0.157±0.004 4.00±0.10
P1 00,079±0.002 4.00±0.10
P2 00,079±0.002 2.00±0.05
W 00,041±0.006 10,05±0.15
L 00,075±0.006 1.90±0.15
T 00,037±0.002 0.95±0.05






Ilość produktów w opakowaniu taśmowym:

SIZE EIA

(EIAJ)

0603

Wydatki na życie
Standardowa ilość opakowania (PCS / rolka) 4,000





SMD 0603 Surface Mount Varistor SV0603N300G0A dla notebooków 3

Etykietka:
