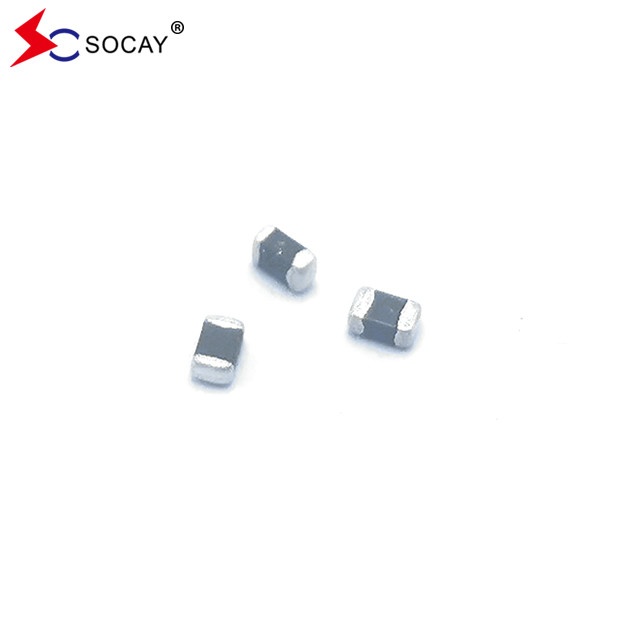

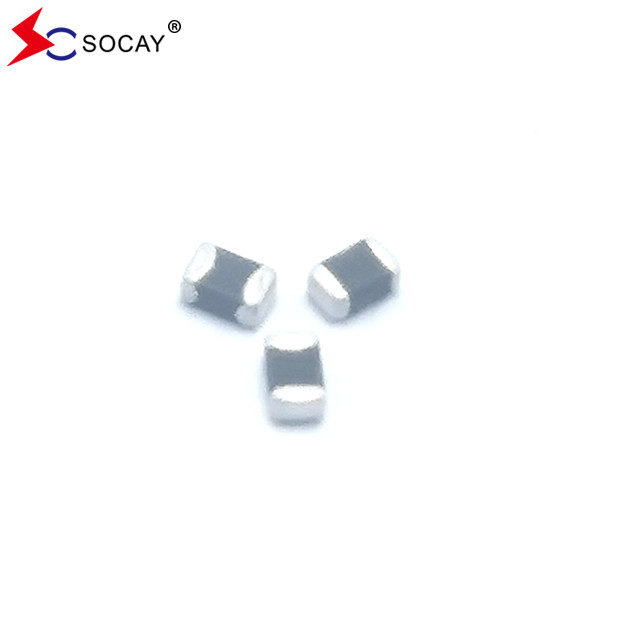

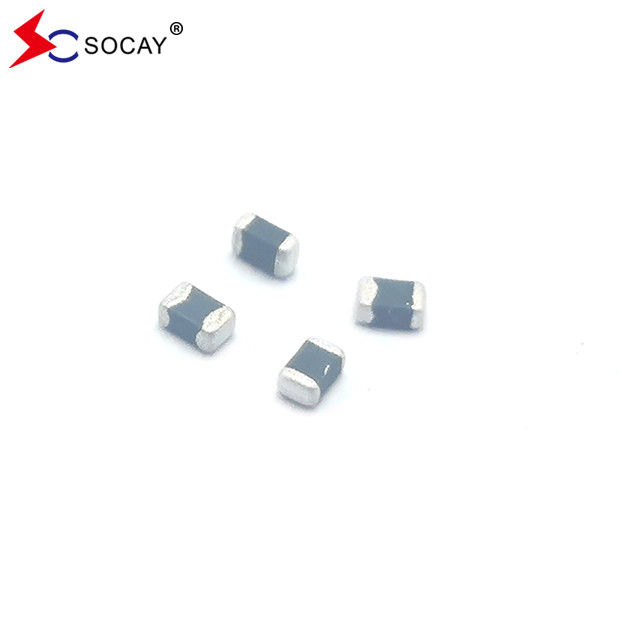

SMD 0805 Chip Varistor Wielowarstwowy SV0805N9R0G0A Do Ochrony Obwodów Zintegrowanych

4000szt
MOQ
negotiable
Cena £
SMD 0805 Chip Varistor Wielowarstwowy SV0805N9R0G0A Do Ochrony Obwodów Zintegrowanych
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Nazwa komponentu: Wielowarstwowy warystor chipowy
Pakiet komponentów: SMD0805
Vdc (maks.): 9V
Vv (min.): 10,8 V
Vv (maks.): 16,2 V
Vc (maks.): 35,6 V
Imaks: 50A
Vrms (maks.): 6V
Podkreślić:

SMD 0805 Warystory chipów

,

Wielowarystory chipów
Podstawowe informacje
Miejsce pochodzenia: Shenzhen Guangdong Chiny
Nazwa handlowa: SOCAY
Orzecznictwo: REACH RoHS ISO
Numer modelu: SV0805N9R0G0A
Dokument: Broszura produktu w wersji PDF
Zapłata
Czas dostawy: 5-8 dni roboczych
opis produktu

SMD0805 Chip Varistor SV0805N9R0G0A Zazwyczaj stosowany do ochrony układów scalonych

Chip Varistor DATASHEET:SV0805N9R0G0A_v2201.1.pdf


Opis:
Chip Varistor SV0805N9R0G0A jest oparty na technologii wielowarstwowej.włącznie z normami określonymi w IEC 61000-4-2 lub innymi normami stosowanymi w zakresie zgodności elektromagnetycznejSV0805N9R0G0A jest zazwyczaj stosowany do ochrony układów scalonych i innych komponentów na poziomie płyty obwodowej.


Charakterystyka elektryczna chipowego warystoru (25± 5°C):

SymbolMinimalneTypoweMaksymalnyJednostki
VRMS//6V
VDC//9V
VV10.8/16.2V
VC//35.6V
IMAX//50A
Wmax//0.2J

VRMS - maksymalne napięcie operacyjne prądu przemiennego, które varistor może utrzymać i które nie przekracza 10 μA prądu przecieku.
VDC - maksymalne napięcie robocze prądu stałego, które varistor może utrzymać i nie przekraczać 10 μA prądu wycieku.
VV - napięcie przez urządzenie mierzone przy prądzie prądu stałego 1 mA.
Równoważny VB “ napięcie awaryjne ”.
VC - maksymalny prąd szczytowy przez warystor o formie fali 8/20μs i prądzie impulsowym 2A.
Imax - maksymalny prąd szczytowy, który może być stosowany z falą 8/20 μs bez awarii urządzenia.
Wmax - maksymalna energia, która może zostać rozproszona w formie fali 10/1000 μs bez awarii urządzenia.



Charakterystyka chipowego warystoru:

  • prostokąt, serializacja rozmiarów dla hybrydowych układów scalonych lub elementów mocowanych na powierzchni układu drukowanego
  • Istnieje wiele materiałów z elektrodami bocznymi, szczególnie odpowiednich do technologii montażu powierzchniowego w zakresie spawalności i odporności na ciepło lutowania.
  • Szybka odpowiedź (< 1ns)
  • Niski prąd przecieku, niskie napięcie zacisku
  • Przystosowane do lutowania z powrotem, lutowania falą i lutowania ręcznego na gorącym powietrzu



Wykorzystanie warystoru chip:

  • Aplikacja do płyty głównej, notebooka, telefonu komórkowego, PDA, urządzenia przenośnego, DSC, DV, skanera i set-top box... itp.
  • Odpowiedni do przenośnika, linii zasilania i niskiej częstotliwości o jednej linii o nad napięciu.




Konstrukcja i wymiary chipowego warystoru:
SMD 0805 Chip Varistor Wielowarstwowy SV0805N9R0G0A Do Ochrony Obwodów Zintegrowanych 0

Wielkość EIA (EIAJ)Długość (L)Szerokość (W)Gęstość (T)
 CentimetryMilimetrówCentimetryMilimetrówCentimetryMilimetrów
0805 (2012)00,079±0.0082.00±0.2000,049±0.0081.25±0.200.055 Maks.1.40 Max.



Wyroby z materiałów objętych pozycją 6A001.a.1.

Szybkie podgrzewanie, częściowe podgrzewanie lub szybkie chłodzenie łatwo spowoduje uszkodzenie elementu.Lutowanie IR ma najwyższe wydajności ze względu na kontrolowane prędkości ogrzewania i czas lutowania płynów. Upewnij się, że element nie jest poddawany gradientowi termicznemu wyższemu niż 4 stopnie na sekundę. 2 stopnie na sekundę jest idealnym gradientem.W celu zminimalizowania wstrząsu cieplnego niezbędne jest przedgrzewanie do 100 stopni od temperatury szczytowej lutownicy.




Chip Varistor Environpsychiczny&Badanie niezawodności:

CharakterystykaMetoda badania i opis
Przechowywanie w wysokiej temperaturzePróbkę poddaje się temperaturze 125±2°C przez 1000±2 godziny w kąpieli termostatycznej bez obciążenia, a następnie przechowuje w temperaturze pokojowej i wilgotności przez 1 do 2 godzin.Zmiana napięcia warystoru musi wynosić 10%.
Cykl temperaturyCykl temperatury określonej temperatury powtarza się pięć razy, a następnie przechowywany jest w temperaturze pokojowej i wilgotności przez jedną lub dwie godziny.Zmiana napięcia warystora musi wynosić nie więcej niż 10% i należy zbadać uszkodzenia mechaniczne..KrokTemperaturaOkres
  1-40±3°C30min±3
  2Temperatura w pomieszczeniu1-2 godziny
  3125±2°C30min±3
  4Temperatura w pomieszczeniu1-2 godziny
Obciążenie wysoką temperaturąPo ciągłym stosowaniu maksymalnego dopuszczalnego napięcia w temperaturze 85°C przez 1000 godzin próbkę przechowuje się w temperaturze pokojowej i wilgotności przez jedną lub więcej godzin,zmiana napięcia warystora musi wynosić 10%.

Ciśnienie cieplne

Obciążenie wilgotnością

Próbkę należy poddać temperaturze 40°C, 90-95% RH i maksymalnemu dopuszczalnemu napięciu przez 1000 godzin, a następnie przechowywać w temperaturze pokojowej i wilgotności przez jedną lub dwie godziny.Zmiana napięcia warystoru musi wynosić 10%.
Przechowywanie w niskiej temperaturzePróbkę należy poddać temperaturze -40°C, bez obciążenia przez 1000 godzin, a następnie przechowywać w temperaturze pokojowej przez jedną lub dwie godziny.





Ilość produktów w opakowaniu:

SIZE EIA(EIAJ)

0805

(2012)

Standardowa ilość opakowania (PCS / rolka)4,000


Zawartość pudełka:
Seria 0805: 6 bębnów / wewnętrzna skrzynia




Etykieta i oznakowanie:
Etykietę papierową należy nakleić na oczywistej stronie bębna, a informacja wskazuje prawą stronę











SMD 0805 Chip Varistor Wielowarstwowy SV0805N9R0G0A Do Ochrony Obwodów Zintegrowanych 1

Etykietka:

Warystory z ceramicznych chipów

Góra powierzchniowa Varistor

Warystor tlenku cynku
